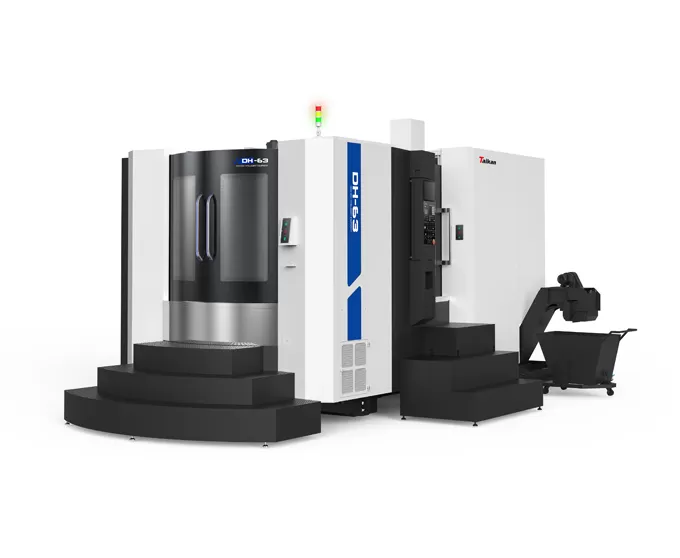

Centre d'usinage horizontal HDH-63

• Lit intégré: conception optimisée des nervures internes grâce à l'analyse FEM, offrant une excellente stabilité.

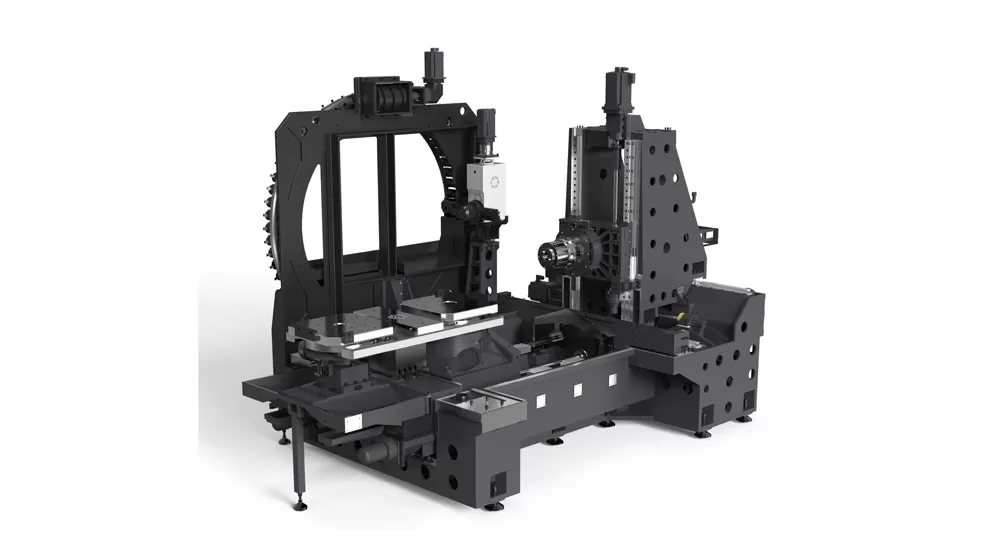

• Colonne légère: structure de mur à double couche pour la colonne, avec une disposition de nervures radiales multipoint et une disposition de section transversale à grande portée en bas, offrant un poids léger et une rigidité élevée.

• Axes d'alimentation dynamiques élevés: voies de guidage linéaires à trois axes avec une disposition étagée pour l'axe X, associée à la colonne légère et à haute rigidité, assurant d'excellentes performances dynamiques.

• Cam-Type APC: Système d'échange de palettes stable et rapide.

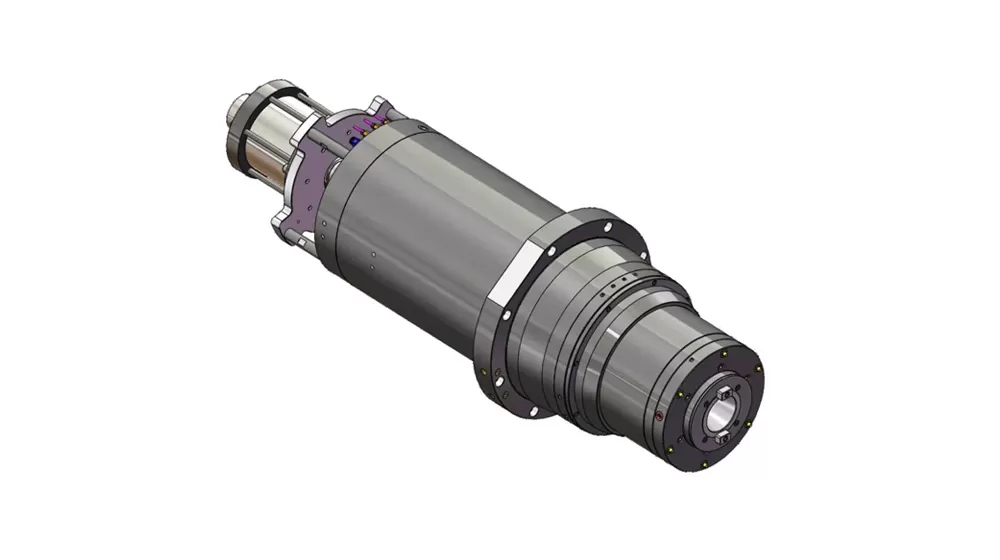

• Équipé d'une broche électrique BT50 haute puissance, avec une commutation automatique à double enroulement, capable de répondre à différentes exigences en matière de vitesse élevée et de couple élevé. La broche offre une vitesse élevée, une précision élevée et des performances à faible bruit.

• Le système de refroidissement à température contrôlée standard réduit efficacement la température de la broche, empêchant la déformation thermique et maintenant une précision d'usinage stable pendant les opérations prolongées.

• De plus, diverses options de broche sont disponibles pour gérer différentes conditions de fonctionnement, garantissant des performances efficaces et stables dans divers environnements de production.

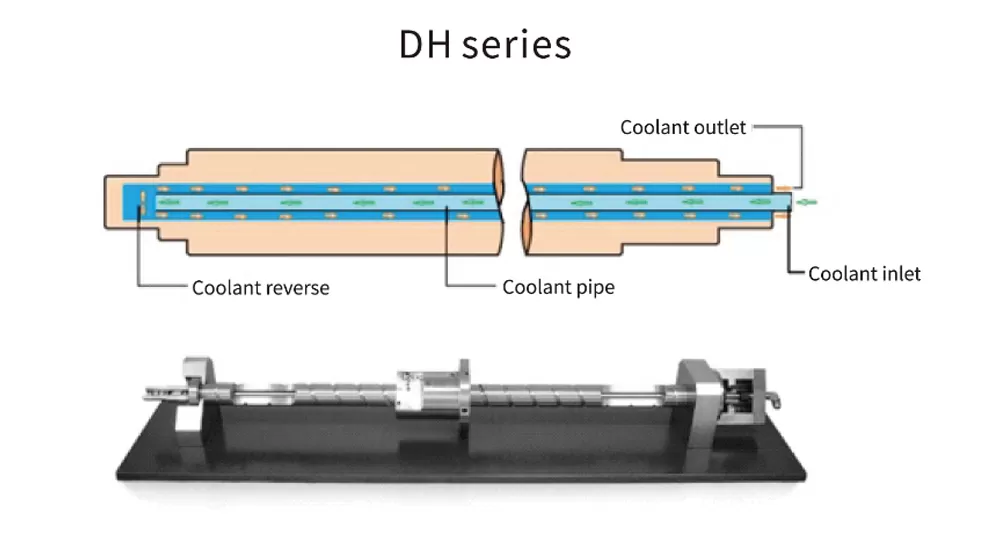

Les vis à billes à trois axes présentent une conception de refroidissement creuse, avec une unité de refroidissement faisant circuler du liquide de refroidissement à température contrôlée à travers l'axe de la vis. Cela réduit rapidement l'élévation de température de la vis à billes lors d'une alimentation à grande vitesse, en maintenant une température constante et en assurant une précision d'usinage stable.

• Le système utilise des broches de positionnement conique de haute précision combinées à un mécanisme de verrouillage de suralimentation hydraulique pour garantir que la table de travail est fermement serrée, en maintenant la stabilité et les performances sans vibration pendant l'usinage.

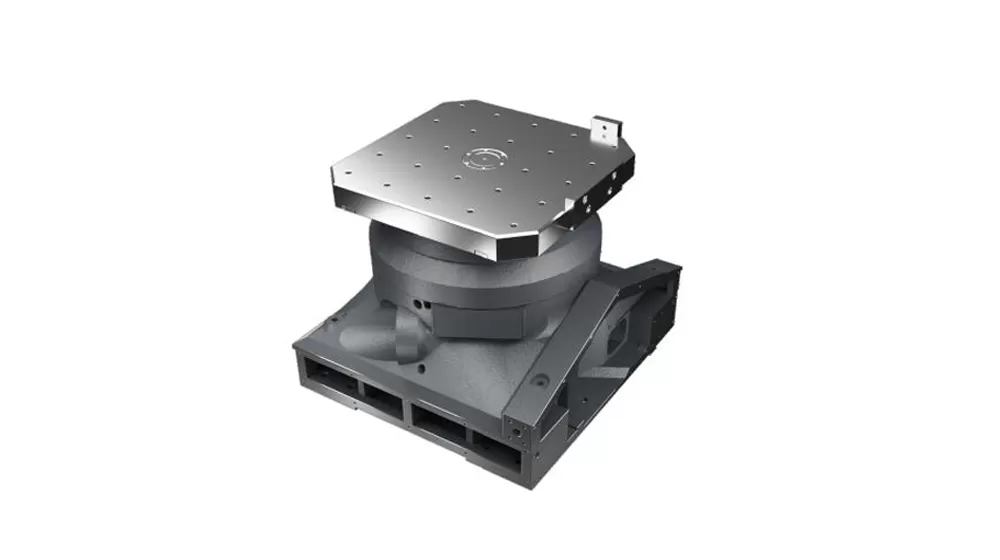

• La table rotative CNC de type came présente une surface d'entraînement à vitesse constante d'une came incurvée et une transmission de contact roulant préchargée avec des roulements à aiguilles sur la tourelle, offrant une haute précision, une vitesse élevée, un contrecoup nul, et la capacité de gérer de lourdes charges.

• De plus, une table rotative à entraînement direct de haute précision est disponible en option, équipée d'un moteur à entraînement direct sans cadre à couple élevé, de roulements de table rotatifs dédiés de haute précision de grand diamètre. et un réseau circulaire Renishaw pour une précision et une stabilité accrues.
