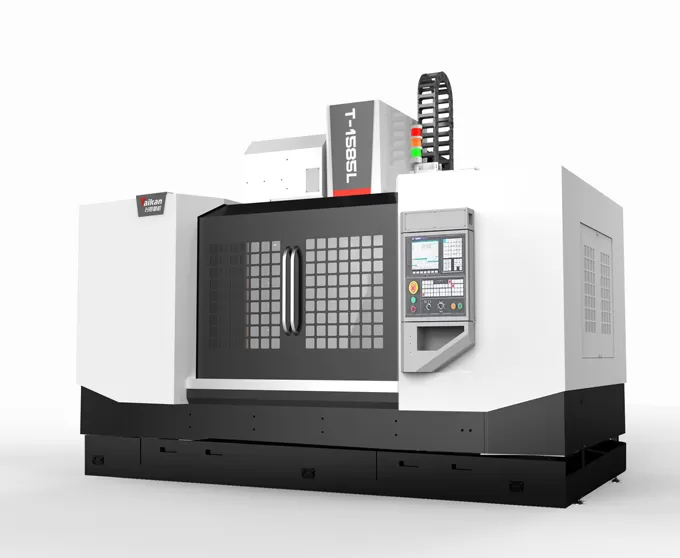

HT-1585L Centre d'usinage vertical haute vitesse et haute précision

Course

Course de la table (axe X)

mm

1550

Course du chariot (axe Y)

mm

850

Course de la poupée (axe Z)

mm

850

Distance du nez de broche à la surface de la table

mm

120～970

Distance du centre de broche à la surface de guidage de la colonne

mm

900

Table

Dimensions de la table

mm

1700*850

Charge max. (charge uniforme)

kg

1500

Rainure en T (nombre de rainures - largeur * entraxe)

mm

5-18*125+2-18*100

Broche

Puissance moteur (nominale/courte durée)

kW

15/18.5

Couple moteur (nominal/courte durée)

N.m

143/191

Plage de vitesses

tr/min

50～6000 (courroie)

Diamètre de broche

mm

Φ190

Cône de broche

/

BT50

Spécifications du tirant

/

P50T-I（MAS403）

Vitesse

Plage de vitesses d'avance de coupe

mm/min

24

Vitesse de déplacement rapide des axes X/Y/Z

m/min

15

Magasin d'outils

Capacité d'outils

mm

300

Poids max. de l'outil

mm

Φ105/Φ210

Longueur max. de l'outil

pcs

1-10000

Diamètre max. de l'outil (magasin plein / voisin vide)

kg

24/24/15

Précision

Précision de positionnement (X/Y/Z)

mm

0.015

GB/T18400.4 (Course totale)

Répétabilité (X/Y/Z)

mm

0.008

Autres

Contrepoids de l'axe Z

Yes

Système CNC

/

FANUC 0i-MF Plus

Source d'air

Flow

L/min

≥280（ANR）

Pression d'air

MPa

0.6~0.8

Capacité de l'équipement

KVA

35

Capacité du réservoir de liquide de refroidissement

L

400

Dimensions de la machine

mm

5240*4055*3680

Avec pédale pour convoyeur à copeaux

Poids (approx.)

Kg

13000
