Name: HDT50 Centre d'usinage vertical haute précision
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

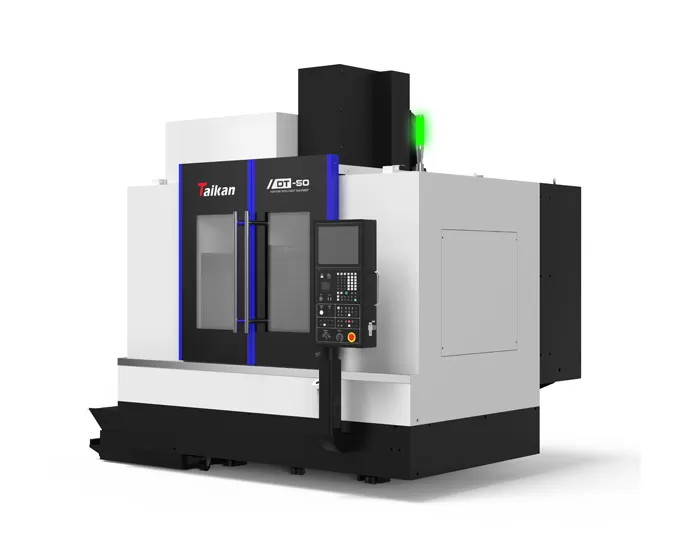

Caractéristique du centre d'usinage vertical de haute précision DT50

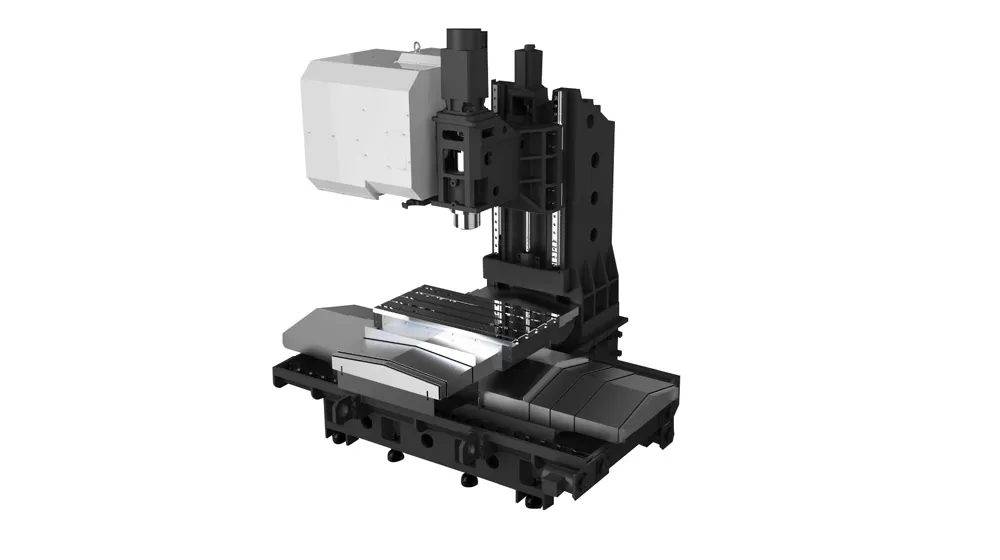

Structure complète de soutien de voyage

La machine dispose d'un lit en forme de T, la selle se déplaçant à gauche et à droite sur l'axe X et la table se déplaçant vers l'avant et vers l'arrière sur l'axe Y. Le support de déplacement complet de la table et de la selle élimine le surplomb latéral des centres d'usinage verticaux traditionnels de type C, assurant une meilleure performance dynamique et une meilleure stabilité de coupe.

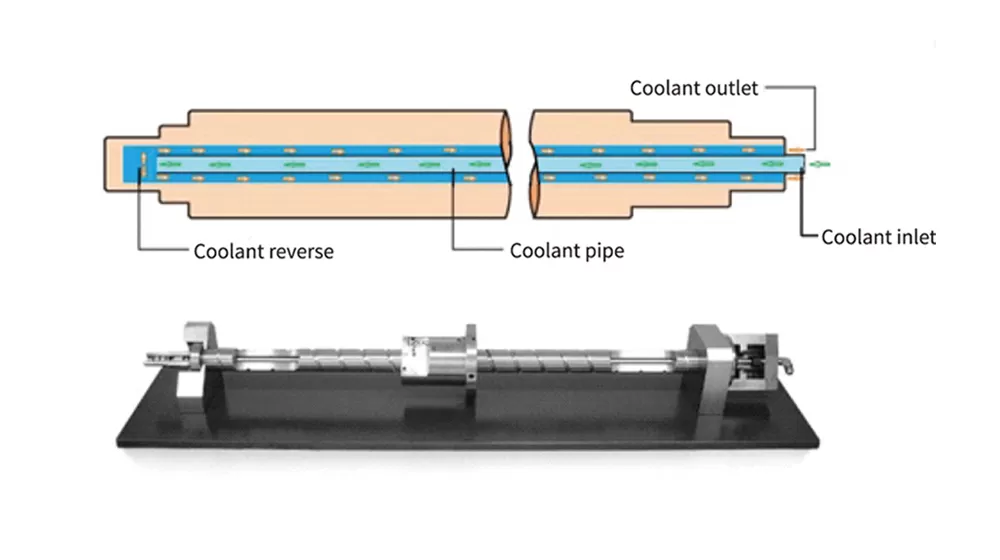

Vis à billes de refroidissement creux

La vis à billes de précision de grand diamètre comprend un système de refroidissement creux et une conception de pré-tension pour réduire la déformation thermique, améliorer la précision d'usinage et prolonger la durée de vie de la vis.

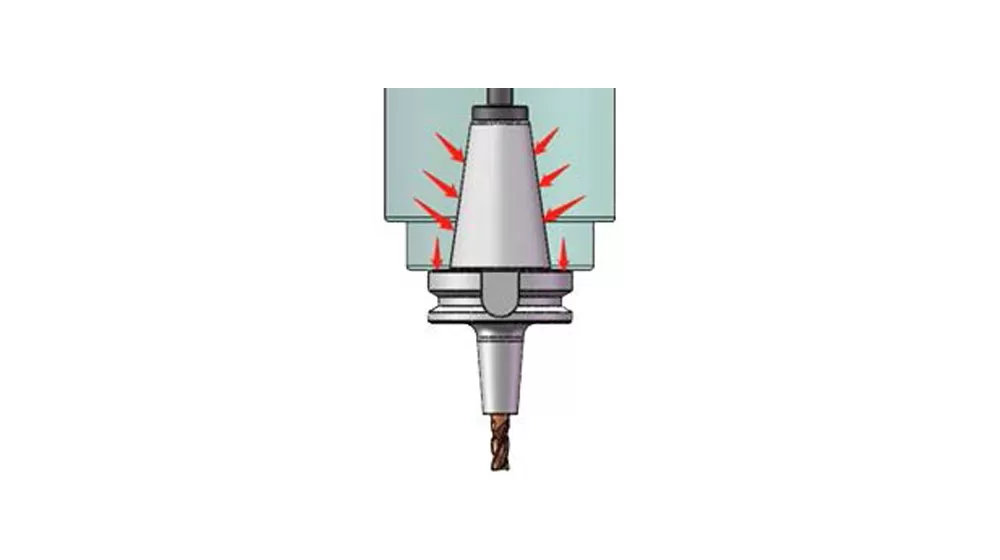

Unité de broche haute vitesse de précision

La broche utilise un système à entraînement direct BBT40-12000r/min avec un système de refroidissement pour réduire la déformation thermique, améliorer la précision et prolonger la durée de vie des roulements. L'extrémité avant de la broche a un joint labyrinthe et un rideau d'air pour empêcher le liquide de refroidissement de pénétrer dans les roulements, assurant une stabilité à long terme.

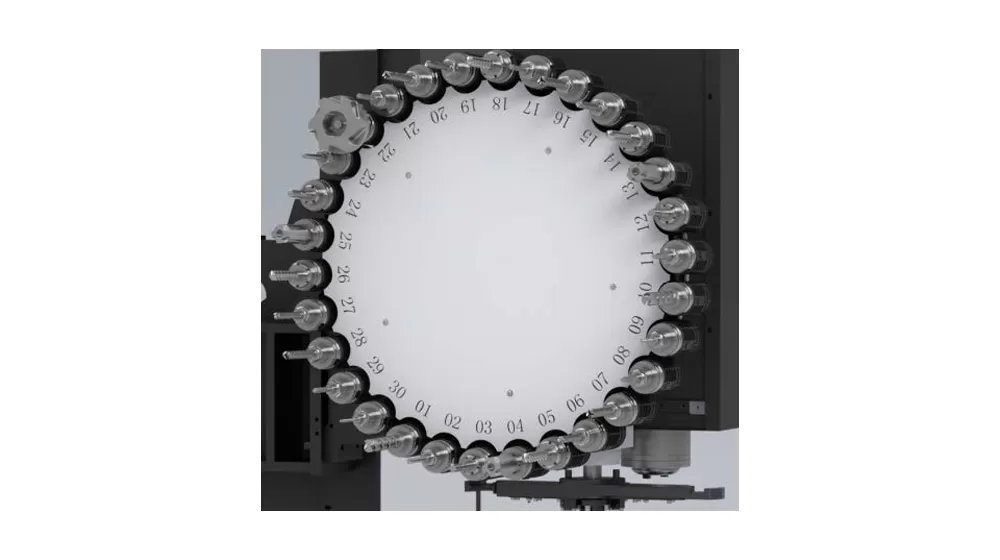

Magazine de l'outil entièrement fermé

Le magasin d'outils entièrement fermé protège les outils de la contamination, les gardant propres. Le système ATC asservi améliore la vitesse de changement d'outil, la précision et la stabilité, augmentant ainsi l'efficacité d'usinage.

Unité de broche haute vitesse de précision

Application du centre d'usinage vertical de haute précision DT50

La machine-outil convient au traitement multi-variétés et en petits lots de pièces complexes telles que des composants en forme de boîte de taille moyenne et petite, des plaques, des disques, des vannes, des boîtiers, et moules. Il est largement utilisé dans les industries telles que les pièces de précision, les produits 5G, le matériel, les pièces automobiles et les dispositifs médicaux.

Fournisseurs de centre d'usinage vertical

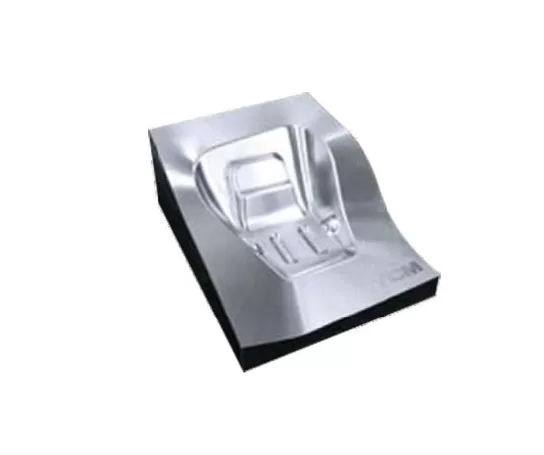

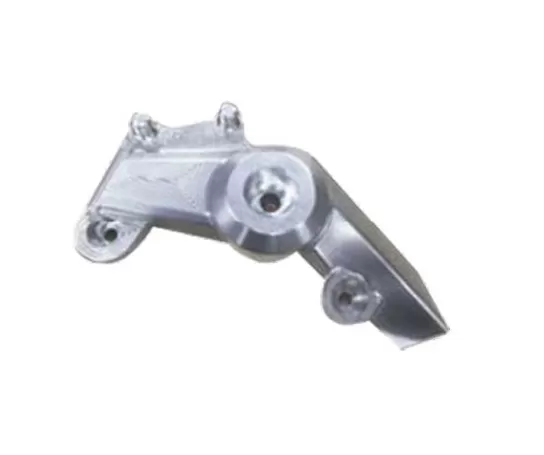

Exemple 1 Pièce

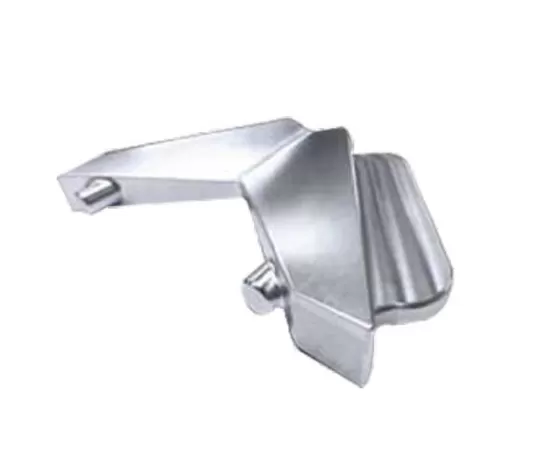

Exemple de pièce 2

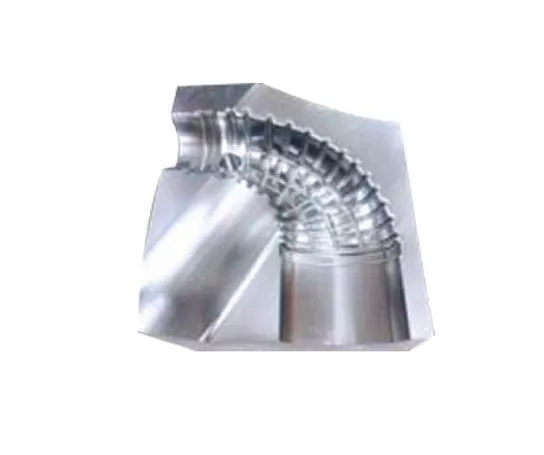

Exemple de pièce 3

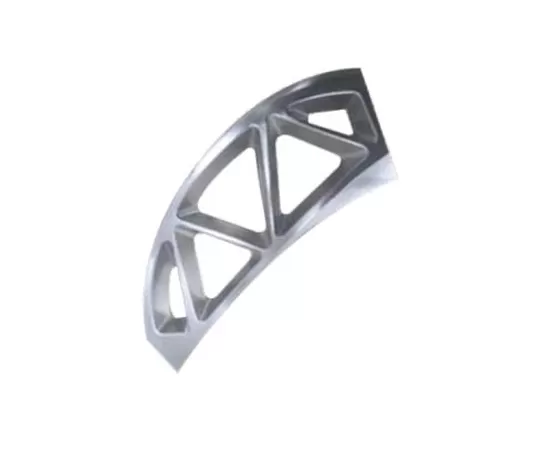

Exemple de pièce 4

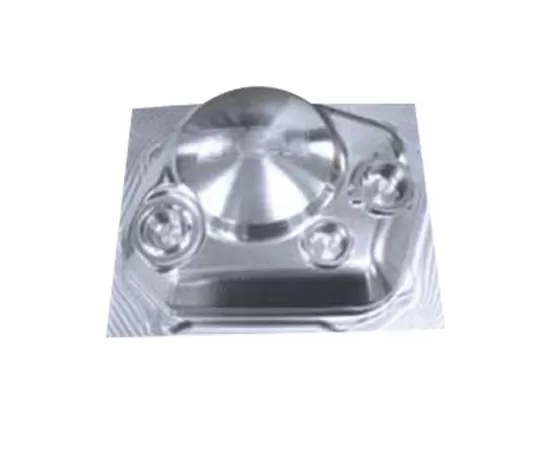

Exemple de pièce 5

Exemple de pièce 6

Spécifications du centre d'usinage vertical de haute précision HDT50

Name			Unit	HDT50	Remarques
Déplacements	Course de la table (axe X)		mm	850
	Course du chariot transversal (axe Y)		mm	500
	Course de la boîte à broche (axe Z)		mm	500
	Distance de l'extrémité de la broche à la surface de la table		mm	150-650
	Distance du centre de la broche à la surface de guidage de la colonne		mm	/
Table	Dimensions de la table		mm	1100*450
	Charge admissible sur la table		kg	600
	Rainures en T (QTÉ-Largeur*Écartement)		mm	3-18*125
Broche	Puissance moteur (S1/S6)		kW	11/18.5
	Couple moteur (S1/S6) (nominal/courte durée)		N.m	52.5/118
	Vitesse de rotation		r/min	50~12000 (direct)
	Diamètre de la broche		mm	Ф150
	Cône de broche		/	BBT40
Entraînement	Puissance moteur X/Y/Z		kW	3.0/3.0/3.0
Vitesse	Vitesse rapide des axes X/Y/Z		m/min	48/48/48
Précision	Précision de positionnement (X/Y/Z)		mm	0.006/0.006/0.006	VDI 3441
Précision	Répétabilité (X/Y/Z)		mm	0.004/0.004/0.004	VDI 3441
Magasin d’outils	Capacité d’outils		T	30
	Poids max.		kg	8
	Longueur max.		mm	350
	Couple max. admissible		Nm	≤10.19
	Diamètre max. (plein/adjacent)		mm	Ф80/Ф150
Autres	Système CNC		/	FANUC 0i MF PLUS
	Source de gaz	Flow	L/min	≥280 (ANR)
	Source de gaz	Pression d'air	MPa	0.6-0.8
	Capacité de l'équipement		KVA	25
	Dimensions de la machine		mm	302829142935	Correspondant aux axes XYZ
	Poids de la machine (approx.)		kg	5600

Les informations sur cette page sont données à titre indicatif uniquement. Les spécifications et détails peuvent être modifiés en raison de mises à niveau ou d'améliorations du produit. Pour plus d'informations, veuillez nous contacter.
