Name: HHQ5 Centre d'usinage horizontal à haute rigidité
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique du centre d'usinage horizontal HHQ5

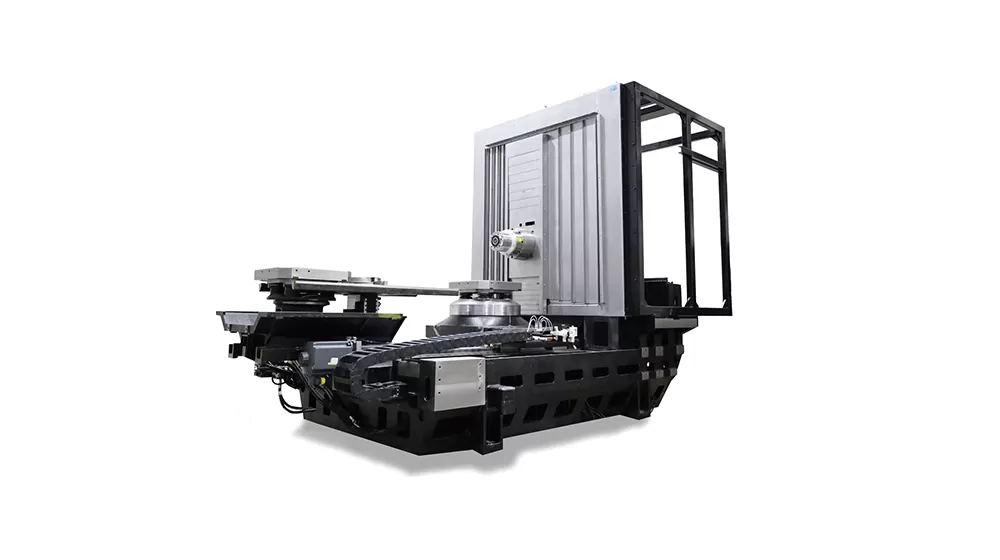

Structure à haute rigidité

Lit de coulée intégré en forme de T
Forme thermosymétrique
Colonne étagée, légère, haute rigidité
Configuration de surface de rail de guidage étagé, colonne plus légère, boucle de force plus courte

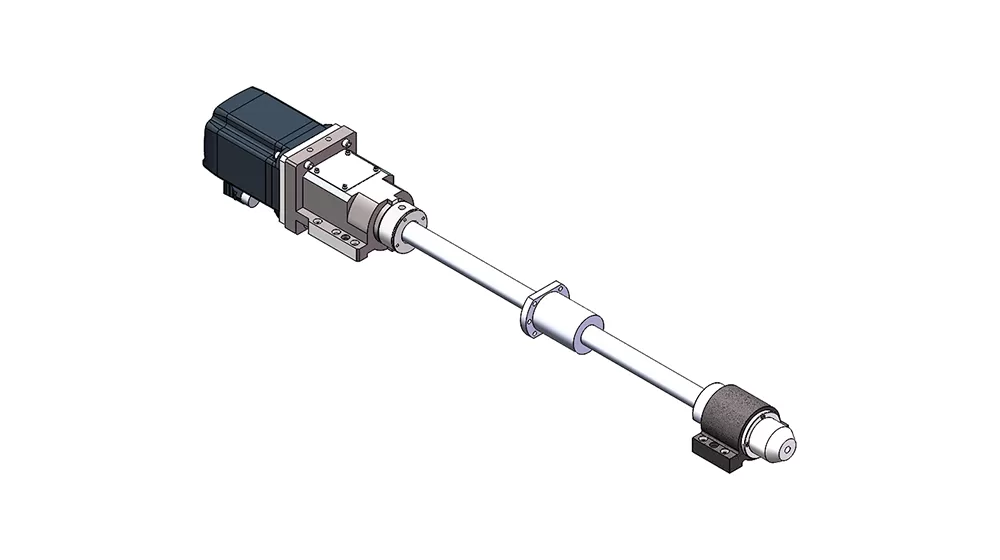

Vis mère de guide linéaire

Les guidages des trois axes utilisent des guides linéaires à rouleaux THK, offrant une rigidité élevée, un faible frottement et un faible bruit.
Les vis à billes des trois axes proviennent de NSK, avec une conception de refroidissement creux. Un liquide de refroidissement à température contrôlée circule à l'intérieur de l'arbre de la vis via une unité de refroidissement, refroidissant rapidement la vis à billes lors des avances à grande vitesse et maintenant une température constante pour une précision d'usinage stable.

broche

L'axe B utilise un moteur à entraînement direct DD de pointe au niveau international pour une rotation des pièces à haute précision et haute efficacité.
Il emploie une broche électrique à couple élevé et à grande vitesse avec commutation automatique à double enroulement, répondant aux divers besoins de grande vitesse et de couple élevé. La grande vitesse, la haute précision et le faible bruit satisfont pleinement aux exigences des opérations d'alésage, de fraisage et de perçage.

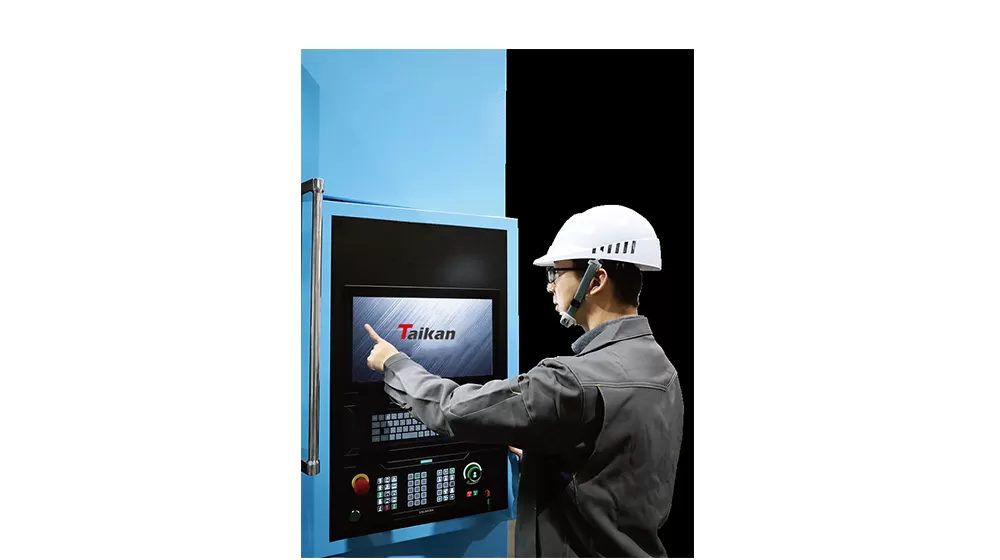

Système CNC

Équipé d'un système CNC Siemens 828D haute performance, les trois axes sont entraînés par des moteurs Siemens, garantissant la stabilité du contrôle de la machine-outil et assurant les fonctions d'usinage CNC et auxiliaires requises par les utilisateurs.

Application du centre d'usinage horizontal HHQ5

Il est principalement utilisé dans le traitement de pièces dans des secteurs tels que l'ingénierie mécanique, l'automobile, l'énergie, les technologies de l'information et la fabrication de moules. Il convient au traitement de pièces en forme de boîtier et de pièces en forme de coque, et est particulièrement adapté au traitement de pièces aux formes complexes et irrégulières.

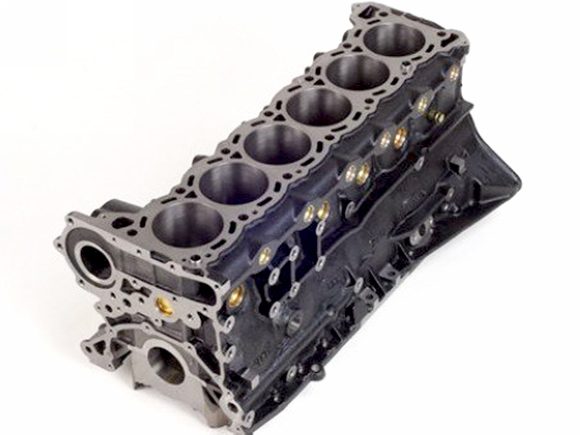

Exemple de pièce 1

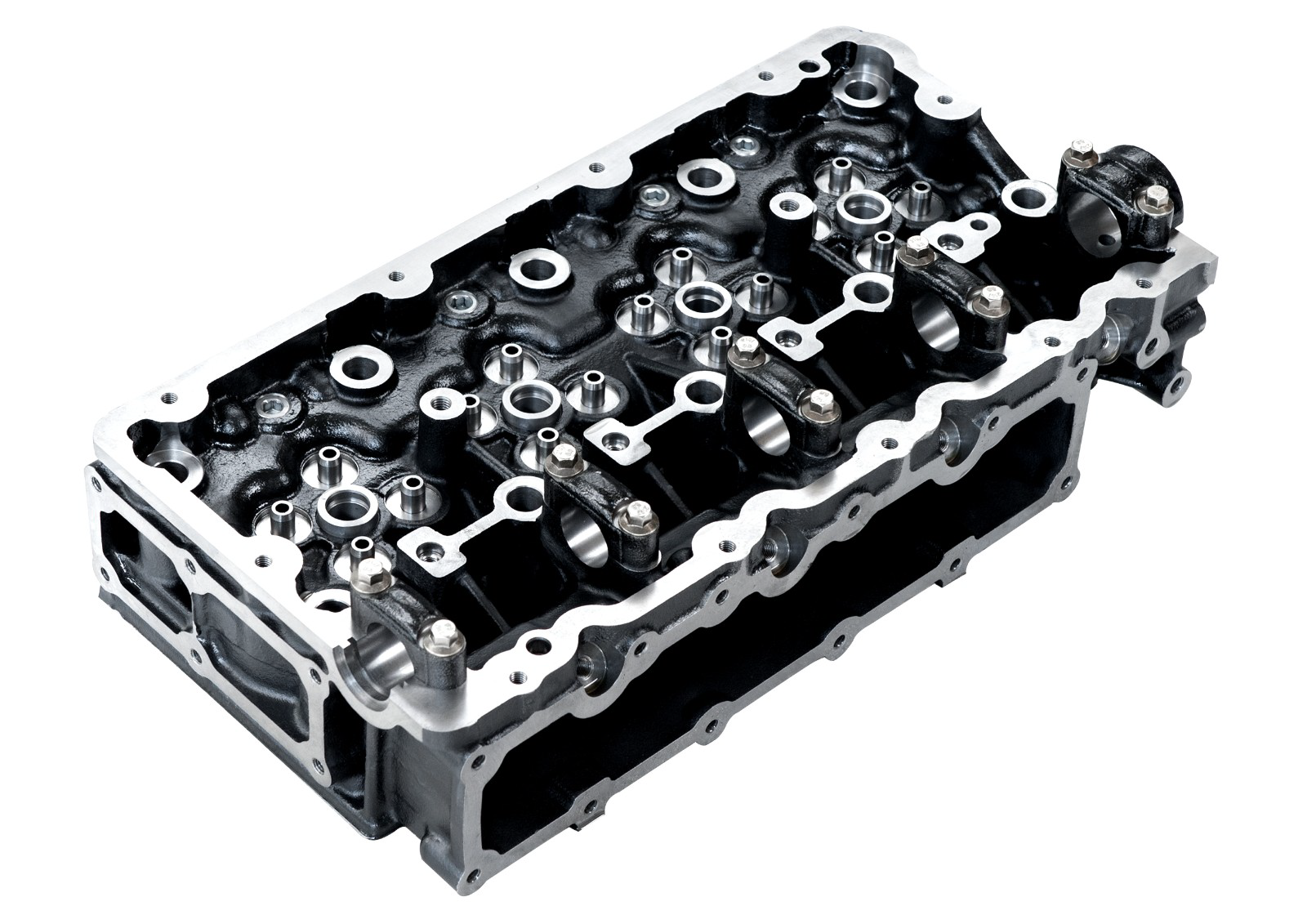

Exemple de pièce 2

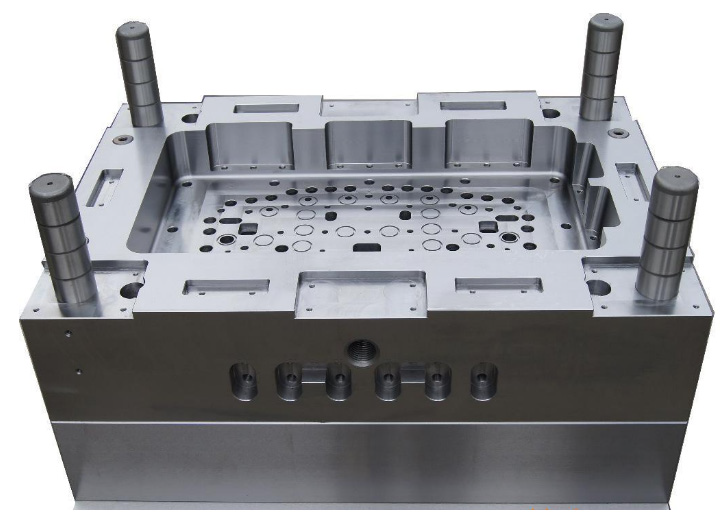

Exemple de pièce 3

Exemple de pièce 4

Spécifications du centre d'usinage horizontal de haute rigidité HHQ5

	Name	Unit	Spéc.	Remarques
	CNC Système		Siemens 828D
Course	X/Y/Z	mm	750/750/800
	Axe B	°	360
	Distance de la face avant de la broche au centre de la table	mm	150-950
	Distance du centre de la broche à la surface de la table	mm	120-870
	Max.Dimensions de la pièce	mm	φ850×1000
Table	TableSize	mm	500*500(2 pcs)
Table	Capacité de charge de la table	Kg	800
Broche	Puissance de la broche (S1/S6)	Kw	22/37
	Couple de la broche (S1/S6)	Nm	122/205
	Max.Vitesse	tr/min	15000
	Spécification du porte-outil.	-	HSK-A63
Speed	Vitesse rapide des axes X, Y, Z	m/min	60/60/60
Speed	Avance de coupe des axes X, Y, Z	mm/min	1~50 000
Accuracy	Précision de positionnement (X/Y/Z)	mm	0.01 0,006 (boucle entièrement fermée)	VDI3441
	Répétabilité (X/Y/Z)	mm	0.006 0,004 (boucle entièrement fermée)	VDI3441
	Précision de positionnement (B)	arcsec	8（(boucle entièrement fermée)	VDI3441
	Répétabilité (B)	arcsec	6 (boucle entièrement fermée)	VDI3441
Magasin d'outils	Capacité du magasin d'outils	T	40
	Longueur d'outil	mm	500
	Diamètre d'outil (plein / vide adjacent)	mm	80/150
	Max.poids d'outil	Kg	12
Autres	Capacité électrique totale	KVA	57
	Hauteur de la machine	mm	3205
	Machine extérieuresizes (longueur × largeur)	mm	6025×3985
	Poids total (approx.)	Kg	17,000
