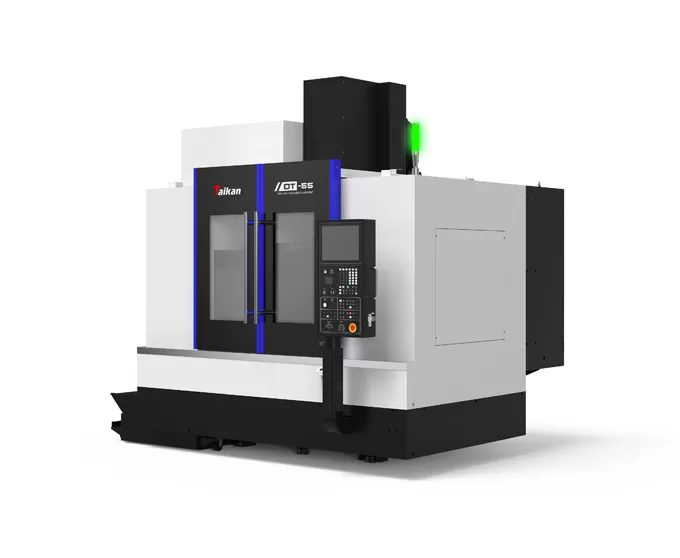

HDT55 Centre d'usinage vertical de haute précision

Course

Course de la table (axe X)

mm

1050

Course du chariot transversal (axe Y)

mm

550

Course de la boîte de broche (axe Z)

mm

550

Distance du nez de broche à la surface de la table

mm

120-670

Distance du centre de la broche à la surface de guidage de la colonne

mm

650

Table

Dimensions de la table

mm

1200*500

Charge sur la table

kg

800

Rainure en T (Quantité-Largeur*Écartement)

mm

5-18*100

Broche

Puissance moteur (S1/S6)

kW

11/18.5

Couple moteur (S1/S6) (nominal/courte durée)

N.m

52.5/118

Vitesse de rotation

tr/min

50~12000 (entraînement direct)

Diamètre de la broche

mm

Ф150

Cône de broche

/

BBT40

Entraînement

Puissance moteur axes X/Y/Z

kW

3.0/3.0/3.0

Vitesse

Vitesse de déplacement rapide des axes X/Y/Z

m/min

48/48/48

Précision

Précision de positionnement (X/Y/Z)

mm

0.006/0.006/0.006

VDI 3441

Répétabilité (X/Y/Z)

mm

0.004/0.004/0.004

Magasin d'outils

Capacité d'outils

T

30

Poids max.

kg

8

Longueur max.

mm

350

Couple max. admissible

Nm

≤10.19

Diamètre max. (plein/adjacent)

mm

Ф80/Ф150

Autres

Système CNC

/

FANUC 0i MF PLUS

Source de gaz

Flow

L/min

≥280 (ANR)

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

KVA

25

Dimensions de la machine

mm

3148*2926*2935

Axes X*Y*Z correspondants

Poids de la machine (approx.)

kg

6000
