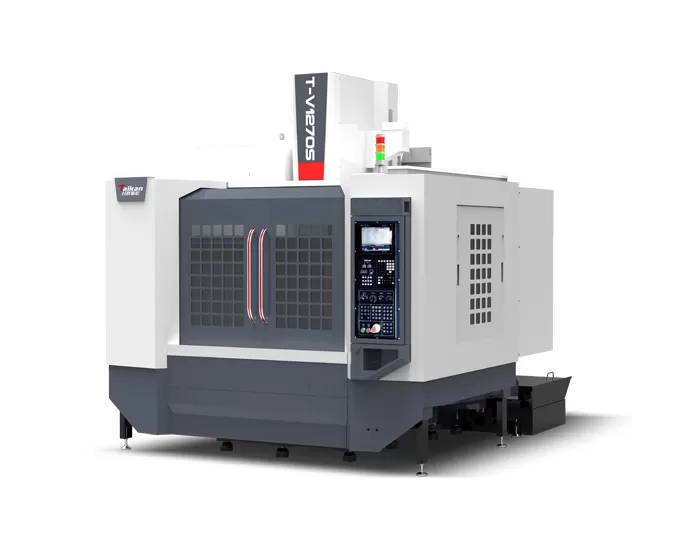

HT-V1270S Centre d'usinage vertical à haute vitesse et haute efficacité

Course

Course de la table (axe X)

mm

1200

Course du chariot (axe Y)

mm

700

Course de la poupée (axe Z)

mm

700

Distance du nez de broche à la surface de la table

mm

100～800

Distance du centre de la broche à la surface de guidage de la colonne

mm

757

Table de travail

Dimensions de la table

mm

1300*650

Charge maximale (charge répartie uniformément)

kg

800

Rainures en T (nombre - largeur de rainure * entraxe)

mm

5-18*125

Broche

Puissance moteur (nominale/courte durée)

kW

7.5/11

Couple moteur (nominal/courte durée)

N.m

35.8/95.5

Plage de vitesses

r/min

50~12000 (accouplement direct)

Diamètre de broche

mm

φ150

Cône de broche

/

BT40

Spécifications Rivet

/

P40T-I（MAS403）

Avance

Plage de vitesses d'avance de coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

36/36/30

Précision

Précision de positionnement (X/Y/Z)

mm

0.01

GB/T18400.4 (Course complète)

Répétabilité (X/Y/Z)

mm

0.007

Magasin d'outils

Capacité d'outils

pcs

24

Poids max. d'outil

kg

7

Longueur max. d'outil

mm

250

Diamètre max. d'outil (plein / vide adjacent)

mm

Φ75/Φ150

Autres

Système CNC

/

Mitsubishi M80VB

Source d'air comprimé

Flow

L/min

≥280（ANR)

Pression d'air

MPa

0.6~0.8

Capacité de l'équipement

KVA

25

Capacité du réservoir de liquide de refroidissement

L

300

Dimensions de la machine

mm

3000*3500*3100

Correspondant aux axes X*Y*Z

Poids (environ)

Kg

6250
