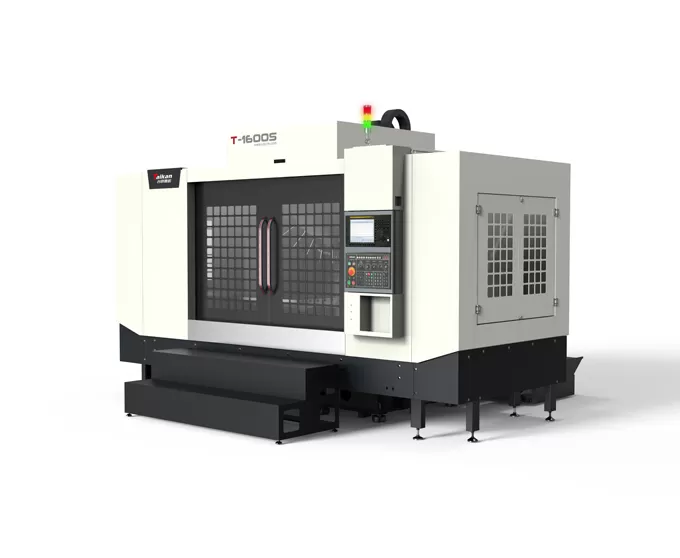

Centre d'usinage de moyeu de roue à haute vitesse et haute efficacité HT-1600S

Course

Course de la table (axe X)

mm

1600

Course du chariot transversal (axe Y)

mm

550

Course de la poupée (axe Z)

mm

450

Distance du nez de broche à la surface de la table

mm

100-550

Distance du centre de la broche à la surface de guidage du montant

mm

632

Table

Dimensions de la table

mm

1700*550

Charge max.

kg

500

Rainure en T (nombre de rainures - largeur de rainure * écartement)

mm

5-18*100

Broche

Puissance moteur (nominale/courte durée)

kW

3.7/5.5

Couple moteur (nominal/courte durée)

N.m

14.1/21.0

Vitesse du moteur de broche

rpm

20-20000

Cône de broche

/

BT30

Vitesse

Plage de vitesses d'avance de coupe

mm/min

1-15000

Vitesse d'avance rapide des axes X/Y/Z

m/min

30/36/36

Précision

Précision de positionnement (X/Y/Z)

mm

0.015

GB/T 18400.4 (course complète)

Répétabilité (X/Y/Z)

mm

0.008

Magasin d'outils

Capacité de stockage d'outils

pcs

21

Poids max. d'outil

kg

3

Longueur max. d'outil

mm

250

Diamètre max. d'outil (plein / alvéoles adjacentes vides)

mm

Ф60/Ф80

Autre

Système CNC

Mitsubishi M80VB

Source d'air

Flow

L/min

≥200 (ANR)

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

20

Capacité max. du réservoir de liquide de refroidissement

L

400

Dimensions de la machine

mm

4150*3750 2950

Correspondant aux axes X*Y*Z

Poids (approx.)

kg

6450
