Taikan V-200U Centre d'usinage vertical à 5 axes : Conçu pour la précision des pièces complexes

Taikan Machine, un leader mondial de la technologie de fabrication avancée, présente le centre d'usinage vertical 5 axes V-200U. Conçu pour la production de haute précision de composants complexes, le V-200U intègre une base mécanique robuste avec une technologie d'entraînement direct rotatif et un système CNC haute performance. Il offre la combinaison ultime de rigidité, de vitesse et de précision pour les industries exigeant l'excellence, telles que l'aérospatiale, la fabrication de dispositifs médicaux, l'automobile, l'optique et les moules et matrices de précision.

1. Construction monobloc à haute rigidité pour une stabilité ultime

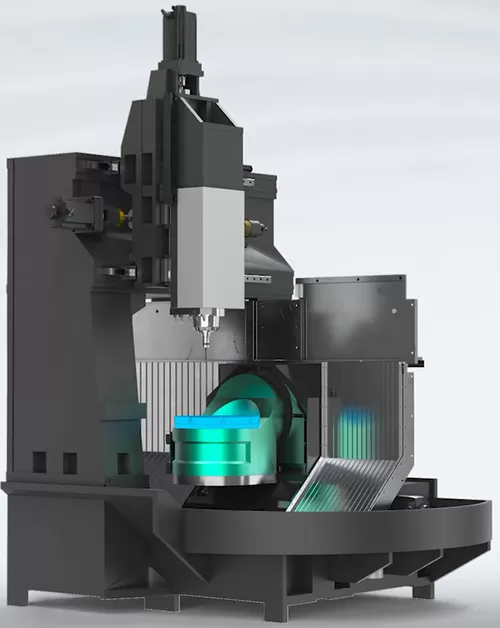

Le cœur duV-200U 5 axis vertical machining centerest sa structure en portique de type O, exceptionnellement rigide. Optimisée par une analyse avancée par éléments finis (FEA), la conception se caractérise par une base large à nervures massives et une construction monobloc avec colonne et traverse. Cela minimise le porte-à-faux des axes, réduit l'erreur cumulée et améliore les performances dynamiques. Coulée en fonte mécanite de haute qualité et soumise à un double processus de recuit de relaxation des contraintes, la5 axis CNC machinegarantit un amortissement supérieur des vibrations, une stabilité thermique et une précision géométrique à long terme.

2. Table rotative 5 axes à entraînement direct avancé

Au cœur de ses capacités se trouve la table rotative à axes B/C propriétaire. Conçue en fonte à haute rigidité avec une configuration de glissière inclinée à 45 degrés, elle offre une capacité de moment de basculement et une résistance aux vibrations exceptionnelles. Les deux axes de rotation sont entraînés par des moteurs à entraînement direct (DD) à couple élevé, éliminant les transmissions mécaniques traditionnelles telles que les engrenages à vis sans fin ou les cames à rouleau. Associée à des codeurs optiques haute résolution en contrôle en boucle fermée, cette configuration assure une précision de positionnement exceptionnelle, un fonctionnement fluide à des vitesses rapides jusqu'à 50 tr/min, une accélération plus rapide, une maintenance minimale et un fonctionnement silencieux.

3. Entraînements linéaires de précision et contrôle de mouvement synchronisé

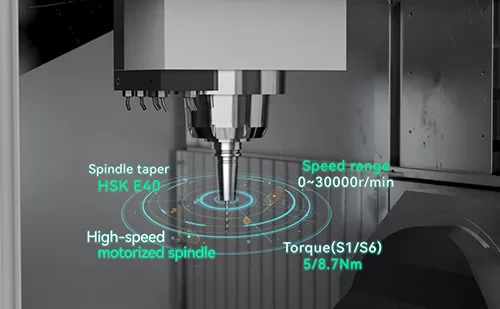

Les axes linéaires (X, Y, Z) sont équipés de guides linéaires à rouleaux de précision et de vis à billes refroidies pour maintenir la précision lors d'opérations à cycle intensif. Avec des vitesses de déplacement rapide de 24 m/min sur tous les axes linéaires, ce5 axis machining centerassure un positionnement rapide. L'ensemble de la chaîne cinématique est contrôlé par le système CNC haute précision Siemens SINUMERIK ONE, qui synchronise parfaitement les cinq axes. Le retour d'information en boucle fermée via des codeurs intégrés garantit une précision et une répétabilité au niveau du micron pour les contours 3D complexes et les surfaces de forme libre. Une broche à haute vitesse et haute rigidité complète l'ensemble, permettant l'usinage efficace d'une large gamme de matériaux.

4. Technologie de jumeau numérique pour une vérification de processus sans risque

La validation de processus d'usinage complexes5-axis CNC machining for impellersimplique traditionnellement des essais de coupe physiques coûteux, immobilisant du temps machine, de l'outillage et des matériaux précieux tout en risquant des collisions et des erreurs de programme.

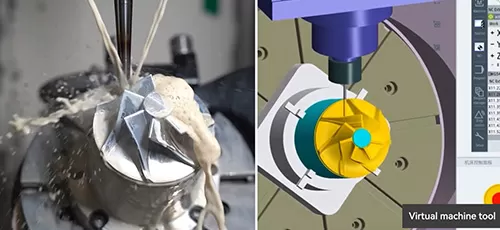

Taikan élimine ce goulot d'étranglement grâce à sa solution intégrée de jumeau numérique. Notre machine virtuelle est une réplique numérique parfaite de la V-200U physique, avec une cinématique, une logique de contrôleur et des paramètres de performance identiques. Les ingénieurs peuvent effectuer des simulations d'usinage 100 % réalistes pour valider le code CN, vérifier les trajectoires d'outils, détecter les collisions avec les fixations, prédire avec précision les temps de cycle et éliminer les risques de crash, le tout hors ligne. Cette puissante capacité rendCNC impeller machining serviceplus fiable et efficace en réduisant considérablement les temps d'arrêt machine pour l'échantillonnage, en réduisant les coûts de mise au point, en accélérant les cycles de développement de produits et en permettant une planification de production optimisée.

Taikan V-200U 5-Axis Vertical Machining Centerest plus qu'une machine-outil ; c'est une solution de fabrication complète conçue pour la fiabilité et la précision. En forgeant une structure mécanique rigide avec une technologie d'entraînement direct de pointe et une simulation numérique avant-gardiste, la V-200U permet aux fabricants de s'attaquer à leurs composants les plus difficiles avec une confiance et une efficacité inégalées.

Découvrez les spécifications complètes et les capacités du centre d'usinage vertical 5 axes Taikan V-200U. Contactez notre équipe d'ingénierie dès aujourd'hui pour discuter de votre application.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
