Guide d'achat de machine CNC 5 axes : Comment choisir la bonne solution pour la fabrication de précision

Dans la fabrication de précision moderne, la demande pour des géométries complexes, des tolérances plus serrées et des cycles de production plus rapides ne cesse de croître. Des secteurs tels que l'électronique grand public (3C), les véhicules à énergies nouvelles, l'aérospatiale et les équipements de communication 5G nécessitent des composants aux formes complexes et d'une précision extrêmement élevée.

Les machines traditionnelles à 3 axes peinent souvent à répondre efficacement à ces exigences. L'usinage CNC 5 axes est donc devenu essentiel pour les fabricants souhaitant améliorer leur productivité, réduire les réglages et accroître la précision d'usinage.

Pour les fabricants, distributeurs et responsables achats internationaux, choisir la bonne machine CNC 5 axes est un investissement stratégique. Ce guide explore le fonctionnement de l'usinage 5 axes, ses avantages et les facteurs clés à prendre en compte lors de la sélection de la meilleure solution pour vos besoins de production.

Pourquoi l'usinage CNC 5 axes est la norme industrielle pour les pièces complexes ?

À mesure que les conceptions de produits deviennent plus sophistiquées, les fabricants doivent produire des composants présentant des surfaces courbes, des cavités profondes et des caractéristiques multi-angles. L'usinage traditionnel nécessite généralement plusieurs réglages pour accéder aux différentes faces d'une pièce, ce qui augmente le temps de production et introduit des erreurs de positionnement. Une5-axis CNC machinerésout ce problème en permettant à l'outil de coupe ou à la pièce de se déplacer simultanément sur cinq axes différents. Cette capacité permet d'usiner sous presque tous les angles en un seul montage. Selon l'American Society of Mechanical Engineers (ASME), l'usinage multi-axes améliore considérablement la précision de fabrication et réduit les erreurs dues au repositionnement répété de la pièce. (Source : ASME – Qu'est-ce que l'usinage 5 axes) Les fabricants adoptant l'usinage 5 axes peuvent obtenir une plus grande liberté de conception, une productivité améliorée et une précision d'usinage supérieure par rapport aux méthodes d'usinage traditionnelles.

Comprendre les machines CNC 5 axes

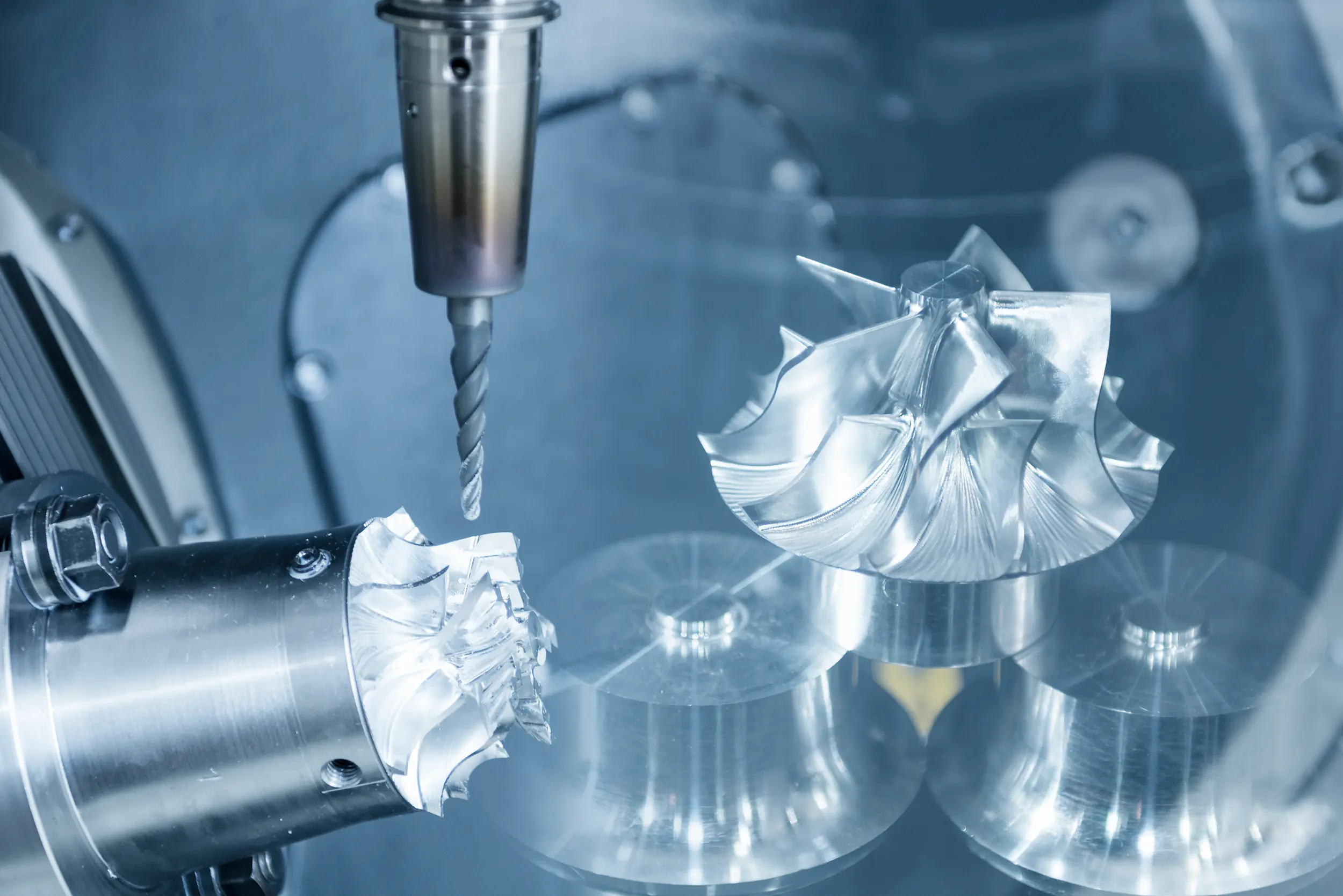

Une5-axis CNC machinefonctionne en utilisant cinq axes de mouvement : trois axes linéaires (X, Y et Z) combinés à deux axes de rotation. Ces mouvements de rotation supplémentaires permettent à l'outil de coupe d'aborder la pièce sous plusieurs directions, rendant possible l'usinage de géométries complexes et de pièces multi-surfaces en un seul montage. Par rapport à l'usinage traditionnel à 3 axes, cette capacité multidirectionnelle réduit considérablement les erreurs de repositionnement et améliore la précision d'usinage, en particulier lors de la production de pièces avec des surfaces courbes, des cavités profondes ou des angles complexes.

Configurations courantes des machines 5 axes

Différentes structures de machines sont conçues pour répondre à divers besoins d'usinage. Les configurations les plus courantes incluent :

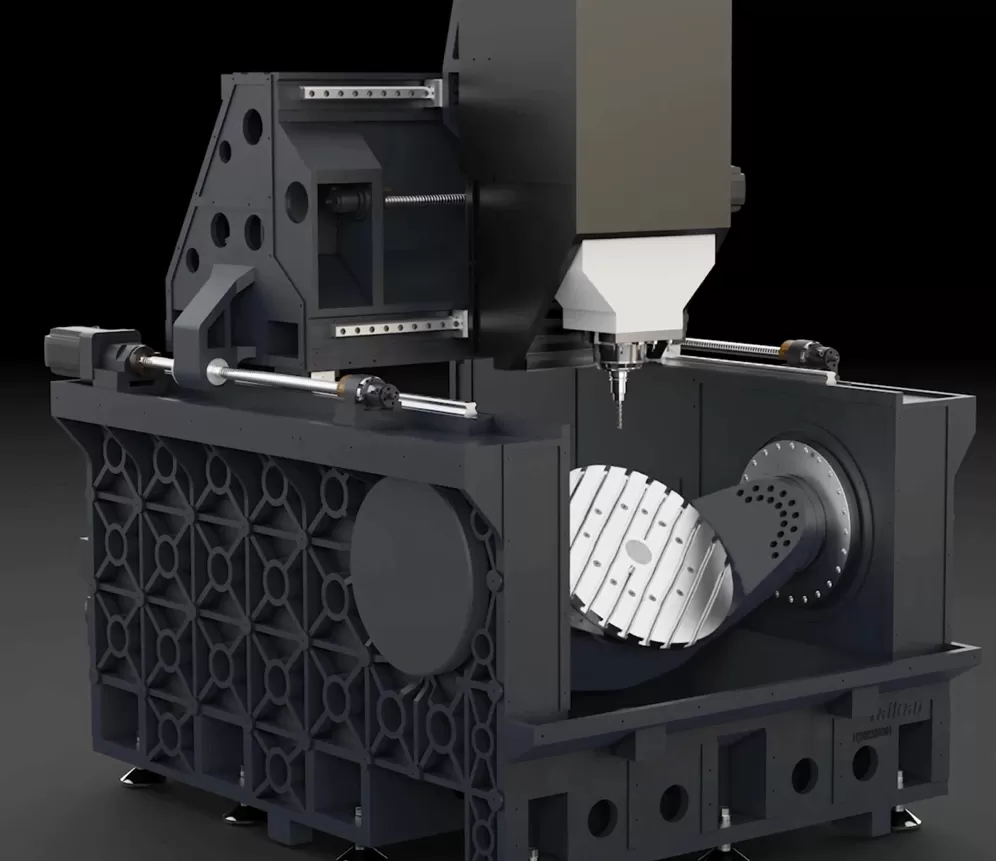

• Machines à plateau basculant (trunnion)

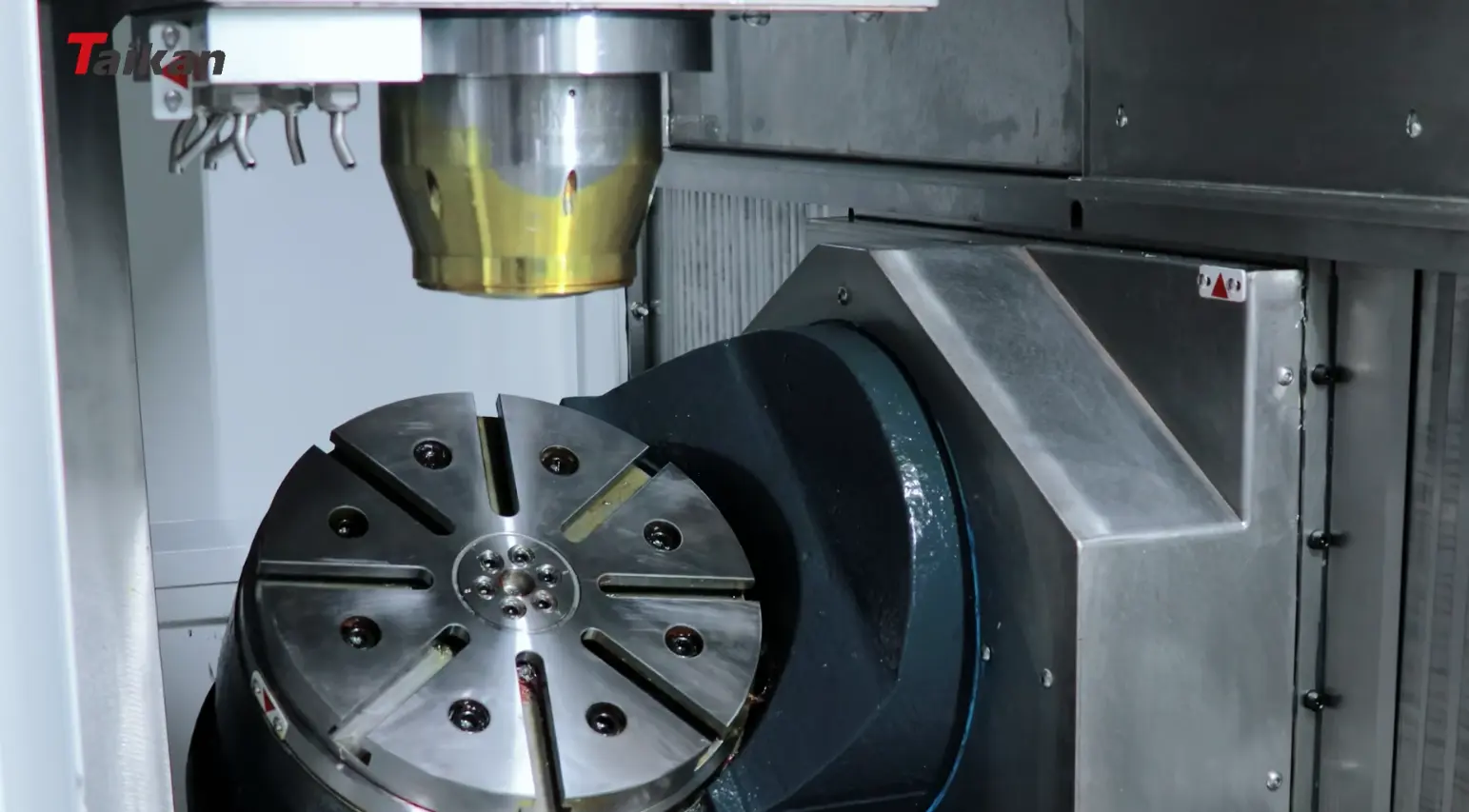

  Dans cette configuration, le plateau tourne et s'incline tandis que la broche reste fixe. Les machines à plateau basculant sont largement utilisées pour l'usinage de haute précision de composants de petite et moyenne taille, notamment dans l'aérospatiale et la fabrication de moules de précision.

• Machines à tête pivotante (swivel-head)
  Ici, la tête de broche effectue les mouvements de rotation. Cette conception offre une plus grande flexibilité lors de l'usinage de pièces plus grandes ou plus hautes, ce qui la rend adaptée aux pièces structurelles complexes.

• Machines de type portique (gantry)


5 axis gantry type machining centerprésentent une structure en pont qui offre une excellente rigidité et stabilité. Elles sont couramment utilisées pour les composants de grande taille et les tâches d'usinage lourdes dans des secteurs tels que l'automobile et la fabrication mécanique.

Solutions d'usinage 5 axes Taikan

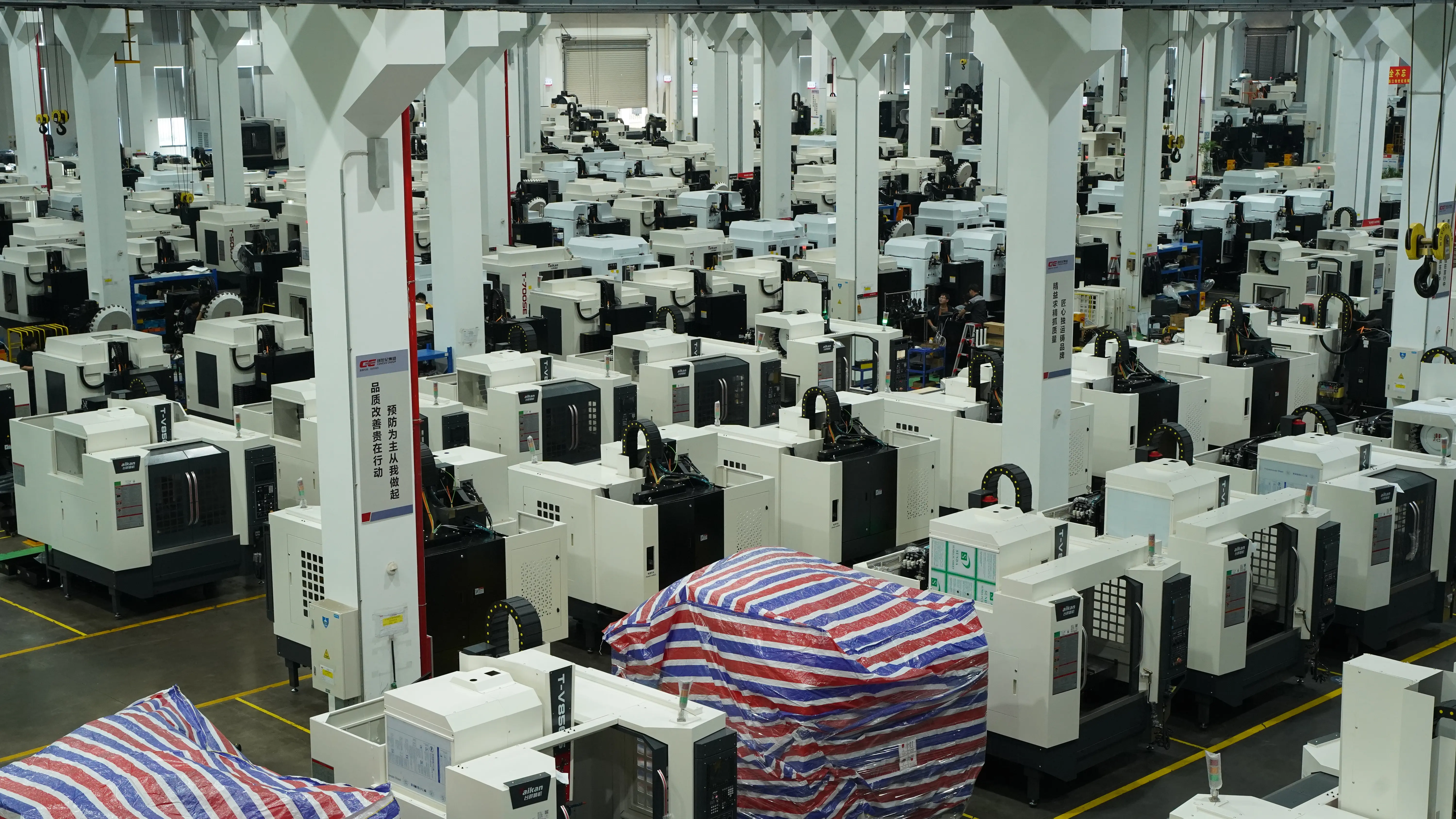

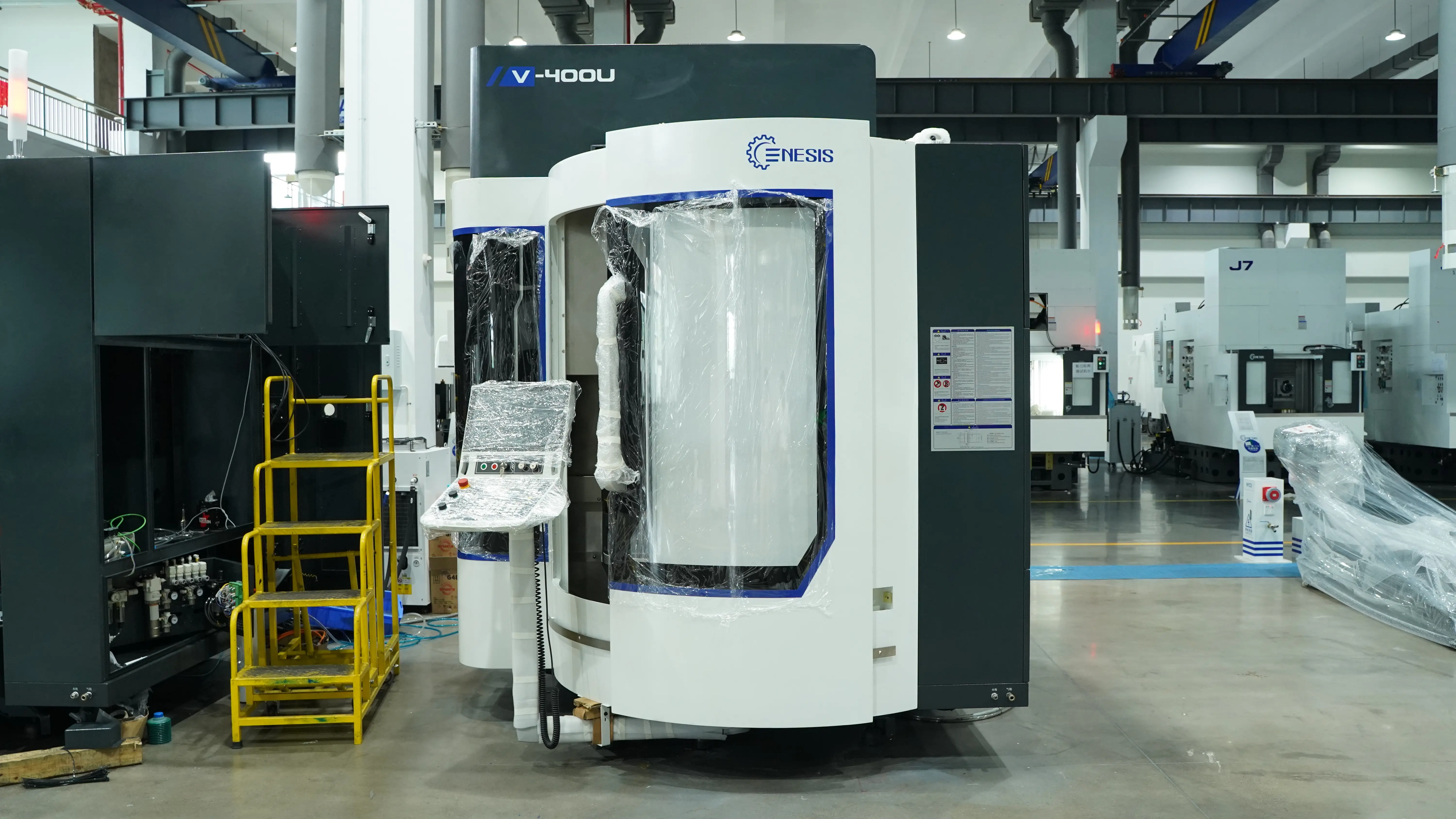

Pour répondre à la demande croissante de production de pièces complexes et de haute précision, Taikan Machine propose plusieurs solutions d'usinage 5 axes avancées. Par exemple, le5-axis vertical machining centerest conçu pour l'usinage multi-surfaces de haute précision de composants complexes.

De plus, Taikan propose des capacités intégrées de fraisage et de tournage via sa série FHCentres d'usinage de fraisage et tournage 5 axes, permettant de réaliser plusieurs processus d'usinage en un seul montage. Pour la fabrication de précision à grande échelle, Taikan propose également des centres d'usinage 5 axes de type portique, qui offrent la rigidité et la stabilité nécessaires pour l'usinage de pièces de plus grande taille.

Équipées de systèmes de commande CNC avancés et de la technologie de broche à haute vitesse, ces machines sont conçues pour assurer un usinage efficace et stable dans les applications industrielles exigeantes.

Principaux avantages de l'usinage 5 axes

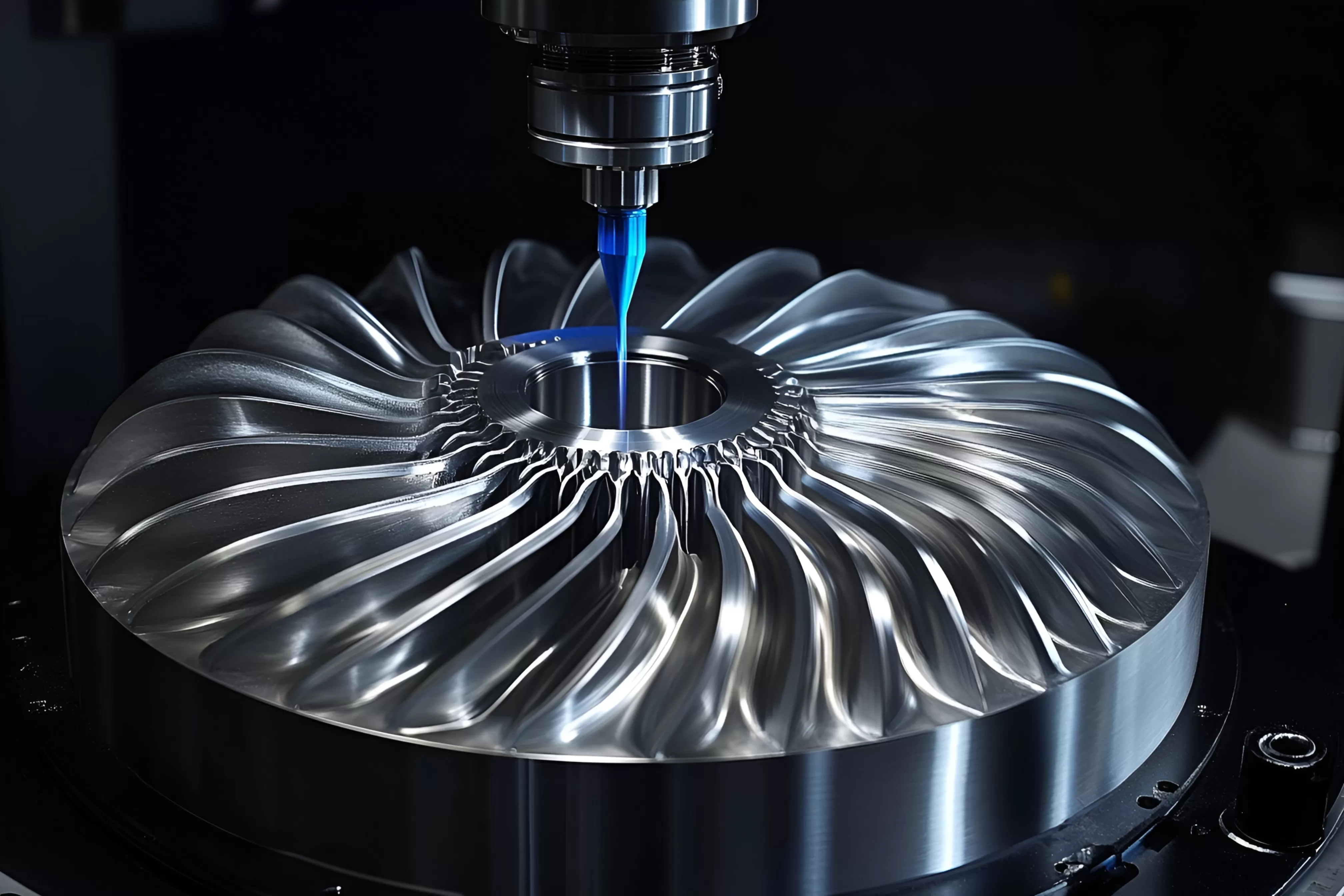

Le principal avantage d'une machine CNC 5 axes est sa capacité à usiner des pièces complexes en un seul montage en déplaçant l'outil de coupe le long de cinq axes différents. Cela réduit les erreurs de repositionnement, améliore la précision d'usinage et augmente l'efficacité globale de la fabrication.

• Nombre réduit de réglages

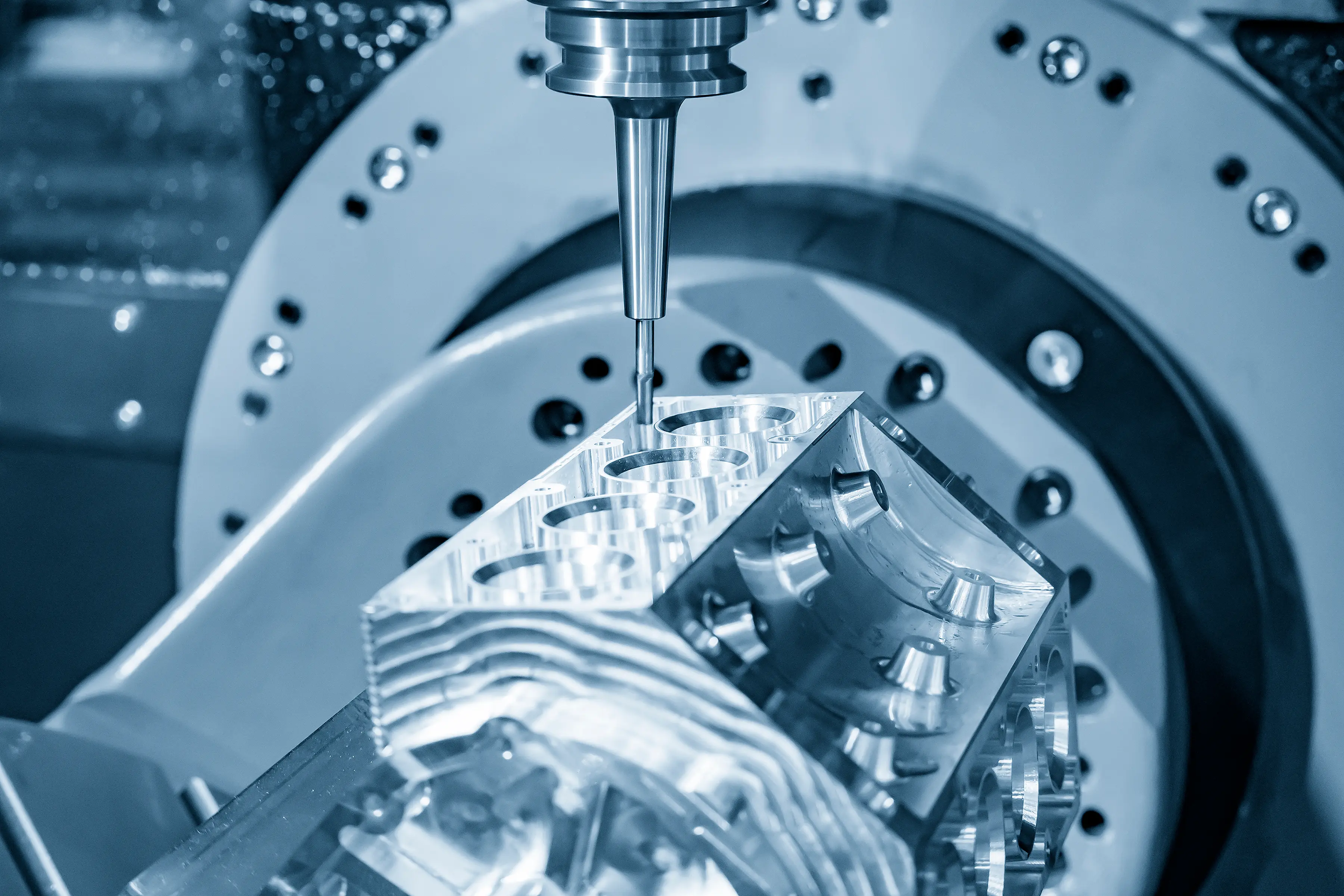

En accédant à plusieurs faces d'une pièce en un seul bridage, l'usinage 5 axes élimine les repositionnements répétés, réduisant le temps de réglage et améliorant la précision.

• Meilleur état de surface

Les trajectoires d'outils continues aident à éviter les marques de reprise causées par le repositionnement de la pièce, ce qui donne des états de surface plus lisses et plus homogènes.

• Précision améliorée

Les axes de rotation supplémentaires permettent d'utiliser des outils de coupe plus courts, réduisant la déflexion et les vibrations de l'outil et permettant des tolérances d'usinage plus strictes.

• Efficacité accrue

Moins de réglages et des opérations d'usinage continues réduisent les cycles de production et augmentent la productivité de fabrication.

• Polyvalence pour les géométries complexes

L'usinage 5 axes peut produire des contre-dépouilles, des cavités profondes et des structures multi-surfaces difficiles ou impossibles à réaliser avec des machines 3 axes traditionnelles.

Usinage CNC 3 axes vs 4 axes vs 5 axes : principales différences

Comment choisir la bonne machine CNC 5 axes pour votre usine ?

Choisir le bon5-axis CNC machinedépend de l'équilibre entre les exigences d'usinage, le volume de production et les objectifs de fabrication à long terme.

• Taille et complexité de la pièce

Commencez par analyser la taille, le poids et la complexité géométrique des pièces que vous prévoyez de produire. Les petits composants de précision bénéficient souvent de machines 5 axes à plateau basculant, tandis que les pièces structurelles plus grandes peuvent nécessiter des machines de type portique offrant une rigidité plus élevée.

• Précision et tolérances requises

Différents secteurs exigent différentes tolérances d'usinage. Les applications telles que l'électronique 3C, les moules de précision et les composants aérospatiaux nécessitent souvent une précision de positionnement élevée et des performances d'usinage stables.

• Performances de la broche

La vitesse, la puissance et le couple de la broche déterminent la capacité d'usinage. Les broches à haute vitesse sont idéales pour l'aluminium et les composants de précision, tandis qu'un couple plus élevé est nécessaire pour les matériaux plus durs.

• Système de commande CNC

Un système CNC fiable avec une forte capacité d'interpolation et de synchronisation 5 axes garantit des trajectoires d'outils fluides et un mouvement multi-axes stable pendant les opérations d'usinage complexes.

• Rigidité de la machine et stabilité thermique

Une structure de machine rigide et un contrôle thermique stable sont essentiels pour maintenir la précision d'usinage lors de longs cycles de production.

• Coût et valeur à long terme

En plus de l'investissement initial, les fabricants doivent évaluer les avantages à long terme d'une efficacité améliorée, de réglages réduits et d'un débit de production plus élevé.

• Expérience du fournisseur et support technique

Collaborer avec unChina CNC machine manufacturer, comme Taikan, donne accès à une formation professionnelle, un support de maintenance continu et une assistance technique tout au long du cycle de vie de la machine.

FAQs

Q : Qu'est-ce que l'usinage CNC 5 axes ?

R : Il s'agit d'un processus où la machine se déplace le long de cinq axes (trois linéaires, deux rotatifs) pour usiner des pièces complexes sous plusieurs angles en un seul montage.

Q : En quoi l'usinage 5 axes diffère-t-il de l'usinage 3 axes ?

R : La principale différence réside dans l'ajout de deux axes de rotation. Alors que les machines 3 axes ne se déplacent que dans les directions X, Y et Z, les machines 5 axes peuvent incliner et faire pivoter l'outil ou la pièce. Cela permet un meilleur accès aux surfaces complexes, réduit le nombre de montages et améliore la précision d'usinage.

Q : L'usinage CNC 5 axes est-il adapté aux petites usines ?

R : Oui, avec des modèles comme la série T-U de Taikan, il est accessible pour des travaux de précision dans les secteurs 3C ou mécanique, offrant une évolutivité.

Q : Quels secteurs bénéficient le plus de l'usinage CNC 5 axes ?

R : Les secteurs qui exigent des géométries complexes et une haute précision en bénéficient le plus. Il s'agit notamment de l'aérospatiale, des véhicules à énergies nouvelles (NEV), de l'électronique grand public (3C), des dispositifs médicaux et de la fabrication mécanique avancée.

Q : Quelle maintenance est requise pour une machine CNC 5 axes ?

R : La maintenance régulière comprend généralement la vérification des performances de la broche, des systèmes de lubrification, de l'alignement des axes et des composants de commande CNC. Une maintenance appropriée permet de maintenir la précision d'usinage et de prolonger la durée de vie de la machine.

Q : Pourquoi choisir la machine CNC 5 axes de Taikan ?

R : Avec 20 ans d'expertise, des brevets et un support mondial, Taikan fournit des solutions fiables et personnalisables.
