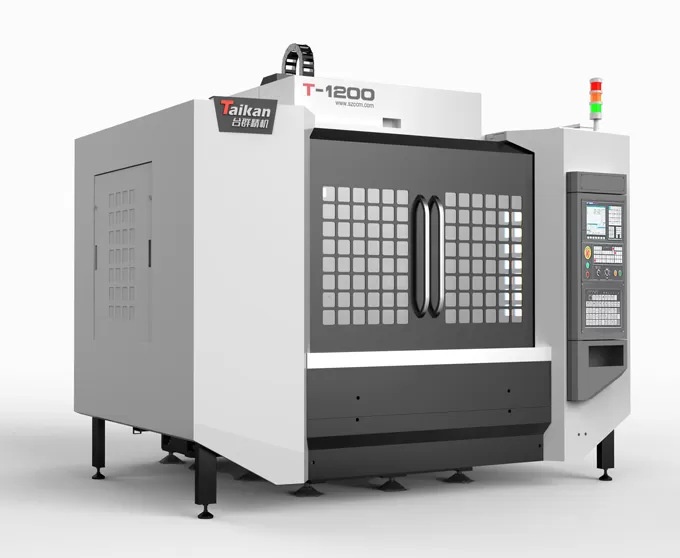

Centre T-1200 de forage et d'usinage de fraisage à haute vitesse et haute précision

Voyage

Voyage de table (axe X)

Mm

1200

Voyage de selle (axe Y)

Mm

650

Voyage de tête (axe Z)

Mm

410

Distance du nez de la broche à la surface de la table

Mm

125-535

Distance du centre de la broche à la surface de guidage de la colonne

Mm

727

Tableau

Taille de la table

Mm

1300*650

Charge max.

Kg

600

T-slot (nombre de fentes-largeur de fente * espacement)

Mm

5-18*125

Broche

Puissance moteur (nominal/temps court)

KW

3.7/5.5

Couple moteur (nominal/temps court)

N.m

14.1/21

Vitesse du moteur de broche

Rpm

20-20000

Broche conique

/

BT30

Vitesse

Gamme de vitesse d'alimentation de coupe

Mm/min

1-15000

Vitesse de traversée rapide de l'axe X/Y/Z

M/min

36/36/36

Précision

Précision de positionnement (X/Y/Z)

Mm

0.01

18400.4 GB/T (voyage complet)

Répétabilité (X/Y/Z)

Mm

0.006

Outil magazine

Capacité de stockage de l'outil

PCs

21

Poids de l'outil max.

Kg

3

Longueur de l'outil max.

Mm

200

Max. diamètre de l'outil (plein/adjacent vide)

Mm

Très 60/"80"

Autres

Système CNC

/

Mitsubishi M80VB

Source d'air

Débit

L/min

≥ 200(ANR)

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

KVA

Capacité de réservoir de liquide de refroidissement max.

L

330

Taille de la machine

Mm

2960*3400*2710

Correspondant à l'axe X * Y * Z

Poids (env.)

Kg

5500
