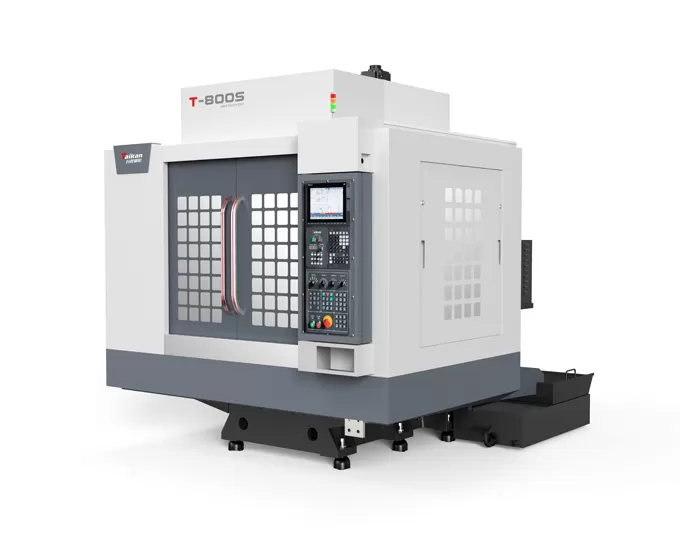

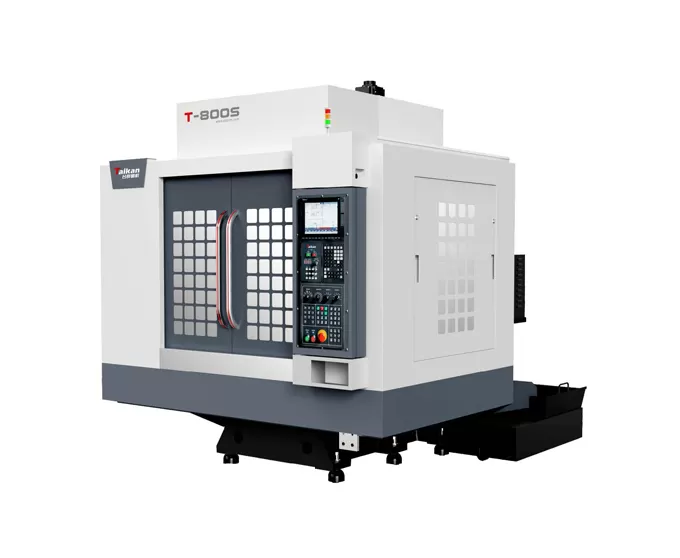

HT-800S Centre d'usinage de moyeu de roue à haute vitesse et haute efficacité

Course

Course de la table (axe X)

mm

800

Course du chariot transversal (axe Y)

mm

500

Course de la poupée (axe Z)

mm

450

Distance du nez de broche à la surface de la table

mm

125～575

Distance du centre de broche à la surface de guidage de la colonne

mm

569

Table

Dimensions de la table

mm

1000*500

Charge maximale

kg

400

Rainures en T (nombre de rainures - largeur * entraxe)

mm

5-18*100

Broche

Puissance moteur (nominale/courte durée)

kW

3.7/5.5

Couple moteur (nominal/courte durée)

N.m

14.1/21

Vitesse du moteur de broche

rpm

20-20000

Cône de broche

/

BT30

Vitesse

Plage de vitesses d'avance de coupe

mm/min

1-15000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

48/48/48

Précision

Précision de positionnement (X/Y/Z)

mm

0.01

GB/T 18400.4 (Course totale)

Répétabilité (X/Y/Z)

mm

0.006

Magasin d'outils

Capacité de stockage d'outils

pcs

21

Poids max. de l'outil

kg

3

Longueur max. de l'outil

mm

300

Diamètre max. de l'outil (tous emplacements occupés / voisins vides)

mm

Ф60/Ф80

Autre

Système CNC

Mitsubishi M80VB

Source d'air

Flow

L/min

≥200 (ANR)

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

15

Capacité max. du réservoir de liquide de refroidissement

L

300

Dimensions de la machine

mm

2220*3000*2850

Correspondant aux axes X*Y*Z

Poids (approx.)

kg

4200
