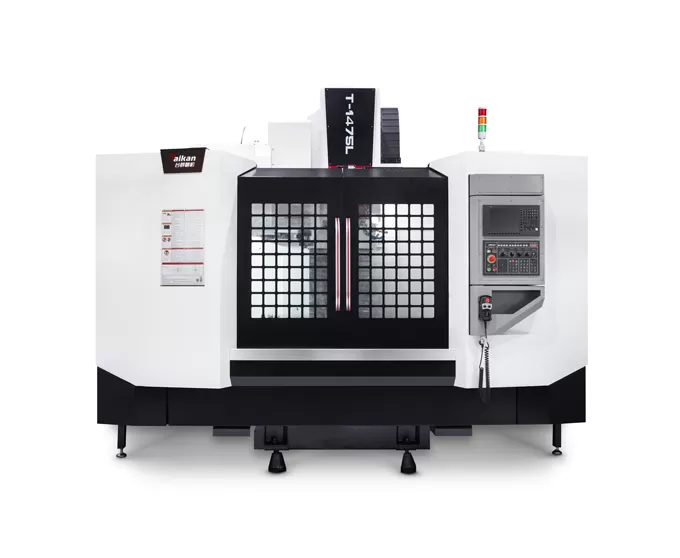

Centre d'usinage vertical haute vitesse et haute précision HT-1475L

Course

Course de la table (axe X)

mm

1400

Course du chariot (axe Y)

mm

750

Course de la poupée (axe Z)

mm

750

Distance du nez de broche à la surface de la table

mm

120～870

Distance du centre de la broche à la surface de guidage de la colonne

mm

810

Table

Dimensions de la table

mm

1500*750

Charge maximale (charge uniformément répartie)

kg

1400

Rainure en T (nombre de rainures - largeur de rainure * entraxe)

mm

5-18*150

Broche

Puissance moteur (nominale/courte durée)

kW

15/18.5

Couple moteur (nominal/courte durée)

N.m

143/191

Plage de vitesses

tr/min

50～6000 (courroie)

Diamètre de broche

mm

Φ190

Cône de broche

/

BT50

Spécifications des rivets

/

P50T-I（MAS403）

Vitesse

Plage de vitesses d'avance de coupe

mm/min

24

Vitesse de déplacement rapide des axes X/Y/Z

m/min

15

Magasin d'outils

Capacité d'outils

mm

300

Poids max. de l'outil

mm

Φ105/Φ210

Longueur max. de l'outil

pcs

1-10000

Diamètre max. de l'outil (plein / pots adjacents vides)

kg

24/24/15

Précision

Précision de positionnement (X/Y/Z)

mm

0.015

GB/T18400.4 (Course totale)

Répétabilité (X/Y/Z)

mm

0.008

Autres

Contrepoids de l'axe Z

Contrepoids

Système CNC

/

FANUC 0i-MF Plus

Source d'air comprimé

Flow

L/min

280（ANR）

Pression d'air

MPa

0.6~0.8

Capacité de l'équipement

KVA

35

Capacité du réservoir de liquide de refroidissement

L

400

Dimensions de la machine

mm

5050×3680×3440

Avec convoyeur à copeaux

Poids (approx.)

Kg

11400
