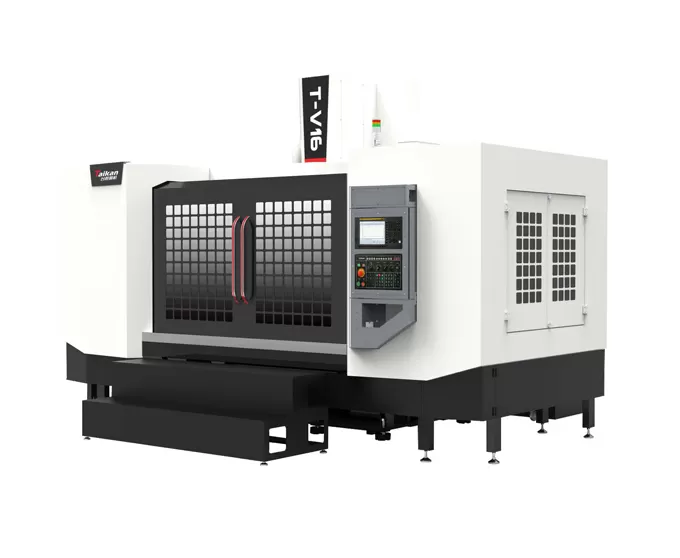

HT-V16 Centre d'usinage vertical à découpe légère

Déplacements

Course de la table (axe X)

mm

1600

Course du chariot (axe Y)

mm

650

Course de la poupée (axe Z)

mm

590

Distance du nez de broche à la surface de la table

mm

100-690

Distance du centre de la broche à la surface de guidage de la colonne

mm

707

Table de travail

Dimensions de la table

mm

1700*650

Charge max. (charge uniformément répartie)

kg

800

Rainure en T (nombre de rainures - largeur de rainure * entraxe)

mm

5-18*125

Broche

Puissance moteur (nominale/courte durée)

kW

7.5/11

Couple moteur (nominal/courte durée)

N.m

35.8/95.5

Plage de vitesse

r/min

20-12000

Diamètre de la broche

mm

Ф150

Conicité de la broche

/

BT40

Rivet specifications

/

1-15000

Vitesse

Plage de vitesse d’avance de coupe

mm/min

30/36/36

Vitesse de déplacement rapide des axes X/Y/Z

m/min

0.015

Précision

Précision de positionnement (X/Y/Z)

mm

0.008

GB/T18400.4（Course complète）

Répétabilité (X/Y/Z)

mm

0.01

Magasin d’outils

Capacité d’outils

pcs

0.006

Poids max. de l’outil

kg

24

Longueur max. de l’outil

mm

7

Diamètre max. de l’outil (plein / voisin vide)

mm

250

Autres

Contrepoids de l’axe Z

Ф75/Ф150

Système CNC

/

Mitsubishi M80VB

Source d’air

Flow

L/min

≥280（ANR）

Pression d’air

MPa

0.6-0.8

Capacité de l’équipement

KVA

25

Capacité du réservoir de liquide de refroidissement

L

400

Dimensions de la machine

mm

4000*3900（marches comprises）*2950

Correspondant aux axes X*Y*Z

Poids (approx.)

Kg

7850
