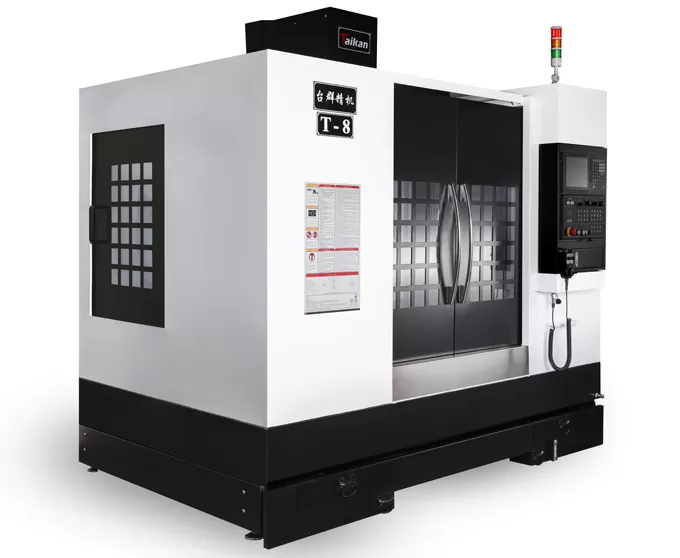

Name: Centre d'usinage vertical HT-8 Boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique du centre d'usinage vertical HT-8 Boxway

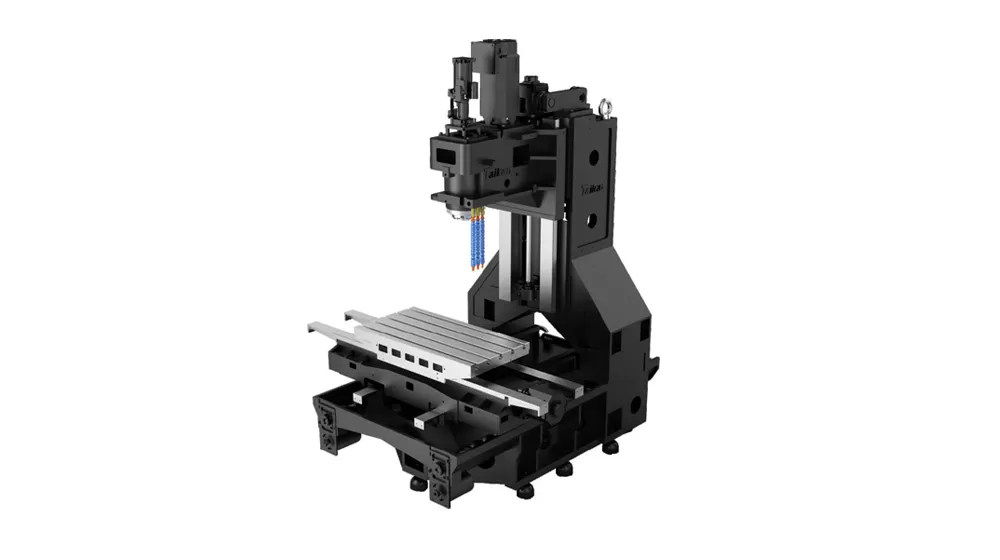

Structure de la machine

Structure à glissière transversale à colonne fixe avec une base stable surdimensionnée pour garantir une capacité de charge élevée.

Fabriqué en fonte à haute résistance, offrant une excellente rigidité et une précision stable.

Guide de la boîte à trois axes

Les axes X, Y et Z sont équipés de voies de guidage en fonte moulues durcies avec précision, avec un composite de surface lié à un revêtement en PTFE (polytétrafluoroéthylène).

Cette conception offre une rigidité élevée et une excellente absorption des chocs, ce qui le rend idéal pour la coupe lourde de l'acier de moule à haute dureté.

Broche

Unité de broche à grande vitesse (BT40, 8000r/min) avec un design labyrinthe et une protection contre les rideaux d'air, empêchant le fluide de coupe de pénétrer dans les roulements de broche.

Z-axe Contrepoids

Le contrepoids avec le guide central aide le mouvement de la tête

Optimisation des caractéristiques de charge de l'axe Z

Application du centre d'usinage vertical Boxway HT-8

Principalement utilisé dans l'industrie de la fabrication de moules, il est également largement applicable dans les secteurs de l'aérospatiale, des équipements énergétiques, de la fabrication automobile, des dispositifs médicaux et d'autres industries.

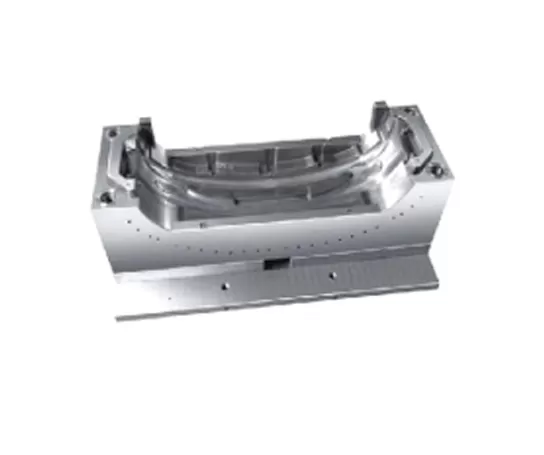

Exemple 1 Pièce

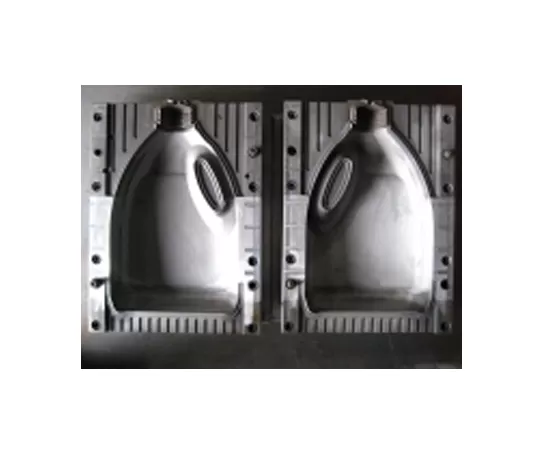

Exemple de pièce 2

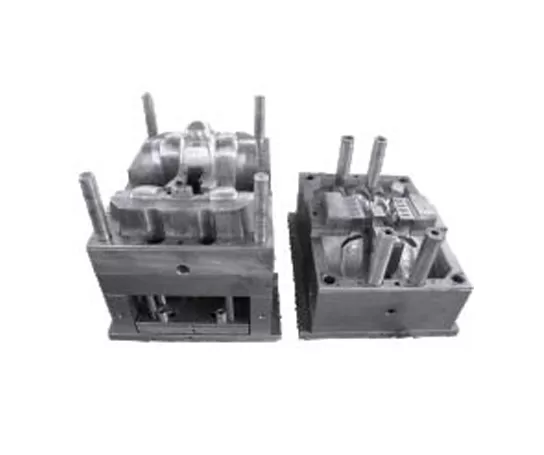

Exemple de pièce 3

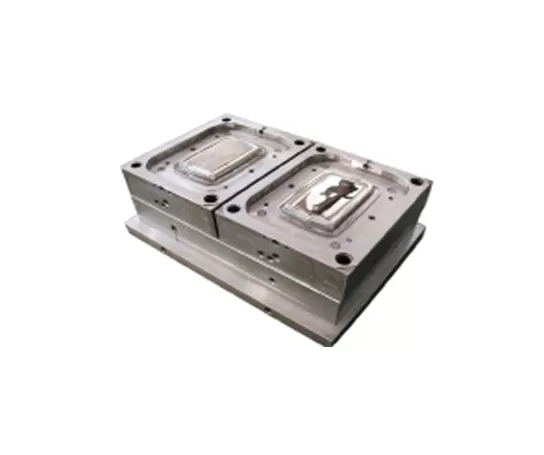

Exemple de pièce 4

Spécifications du centre d'usinage vertical à glissières prismatiques HT-8

Item			Unit	HT-8	Remarques
Course	Course de la table (axe X)		mm	800
	Course du chariot (axe Y)		mm	500
	Course de la tête de broche (axe Z)		mm	500
	Nez de broche à la table		mm	130～630
	Centre de broche à la colonne		mm	500
Table	Dimensions de la table		mm	1050×500
	Capacité de charge de la table		kg	600
	Rainures en T (Qté - Largeur × Pas)		mm	5-18×90
Broche	Puissance moteur (Cont./30 min)		kW	7.5/11
	Plage de vitesses		rpm	50～8000 (entraînement par courroie)
	Diamètre de broche		mm	φ150
	Type de porte-outil		–	BT40
	Type de tirette		–	P40T-I（MAS403）
Vitesses	Plage de vitesses d’avance		mm/min	1-10000
Vitesses	Vitesse de déplacement rapide (X/Y/Z)		m/min	16/16/16
Précision	Précision de positionnement (X/Y/Z)		mm	0.008	GB/T18400.4 (Course totale)
Précision	Répétabilité (X/Y/Z)		mm	0.005
Autres	Système de commande numérique		–	Mitsubishi M80VA
	Alimentation en air	Flow	L/min
	Alimentation en air	Pression	MPa
	Alimentation électrique		kVA	25
	Capacité du réservoir de liquide de refroidissement		L	200
	Dimensions de la machine		mm	2710×2320×2740	Directions des axes X/Y/Z
	Poids de la machine (approx.)		kg	4950

Les informations sur cette page sont fournies à titre indicatif. Les spécifications et détails peuvent être modifiés en raison d’améliorations ou de mises à niveau du produit. Pour plus d’informations, veuillez nous contacter.
