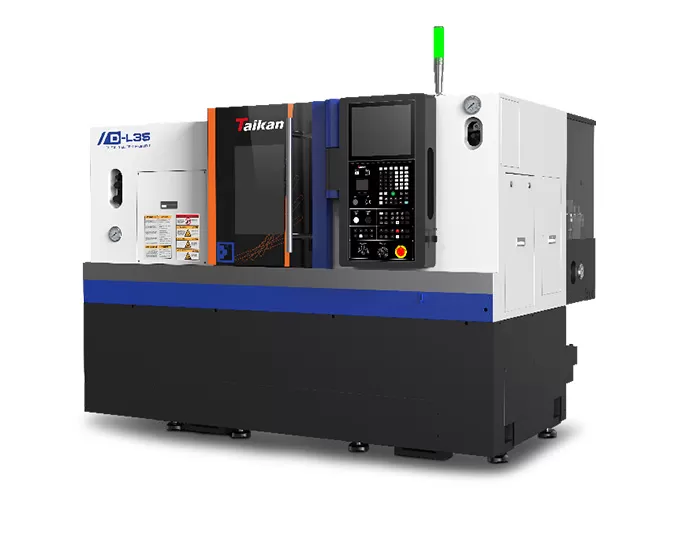

Tour horizontal CNC D-L35

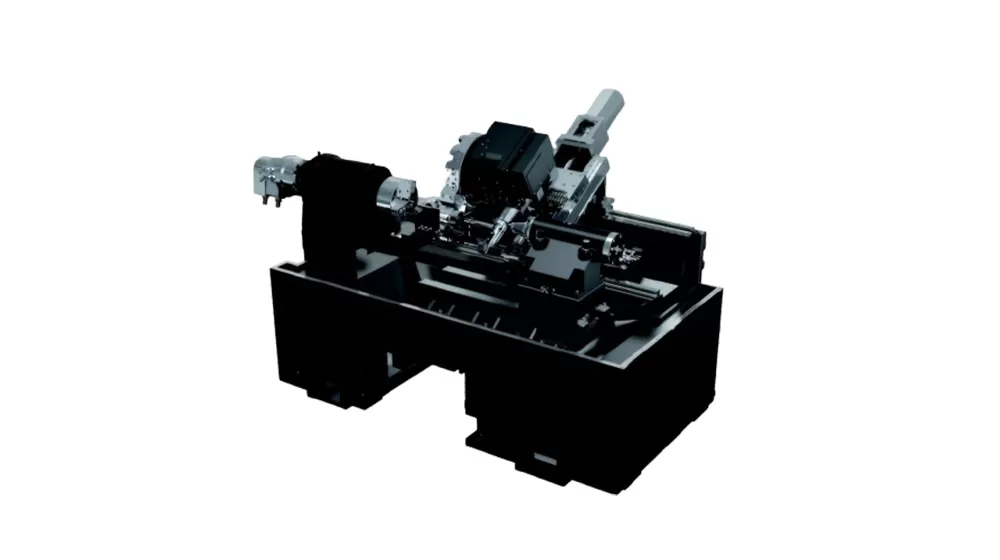

• Les caractéristiques structurelles du banc de machine global avec des rails hauts et bas à 30°. Après analyse par éléments finis (FEA), la disposition des nervures de renforcement est optimisée pour obtenir une excellente rigidité et de faibles vibrations.

• L'axe X/Z utilise un guide à rouleaux lourds de classe P de 35 mm avec une structure à grande portée, capable de supporter des opérations à forte charge.

• Il adopte des roulements spéciaux de grade P4 pour machines-outils et est lubrifié avec une graisse spéciale pour roulements afin de maintenir une bonne précision et une longue durée de vie.

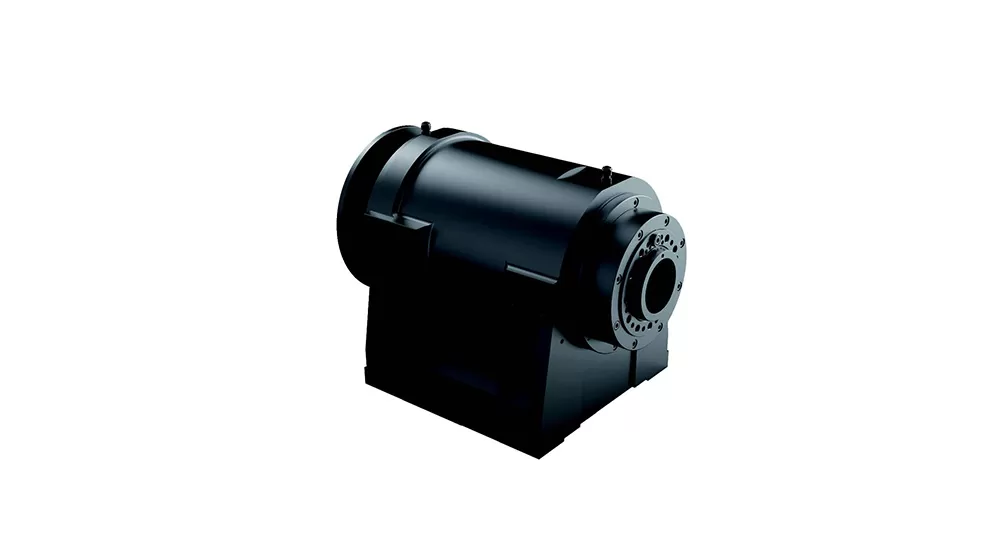

• Les caractéristiques de haute rigidité et de couple élevé de la broche motorisée améliorent considérablement l'efficacité de production et d'usinage et permettent un excellent effet de recoupe de la broche.

Les composants de la broche sont refroidis par eau ou par huile pour réduire l'impact de l'échauffement de la broche sur la précision d'usinage.

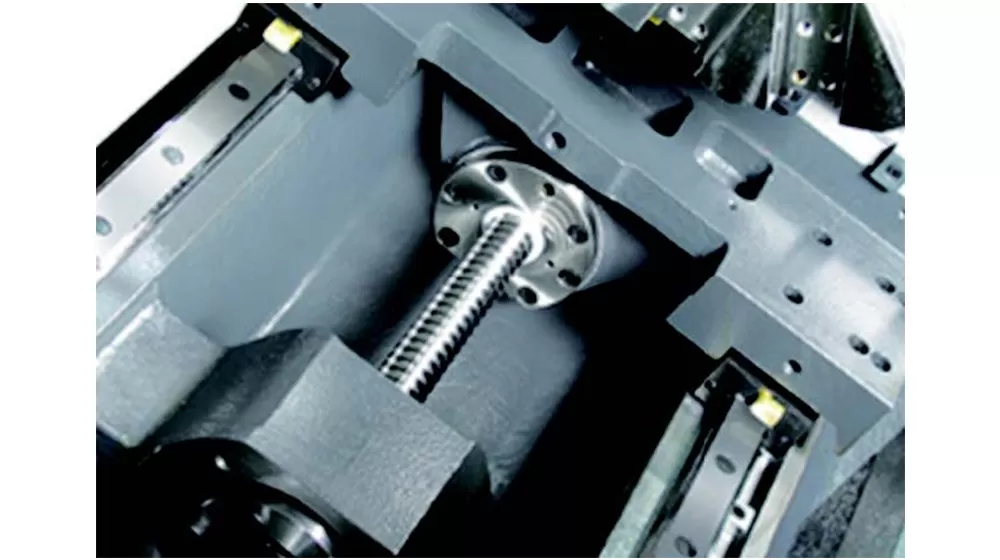

• Les axes X/Z utilisent une vis à billes creuses silencieuse à grande vitesse de type 32 importée. La vis adopte un processus de pré-tension pour réduire efficacement l'impact de l'échauffement de la vis sur la précision de transmission.




L'avance rapide peut atteindre 30m/min, la précision de positionnement est de 0,003mm; les axes X/Z utilisent tous des rouleaux de 35mm.

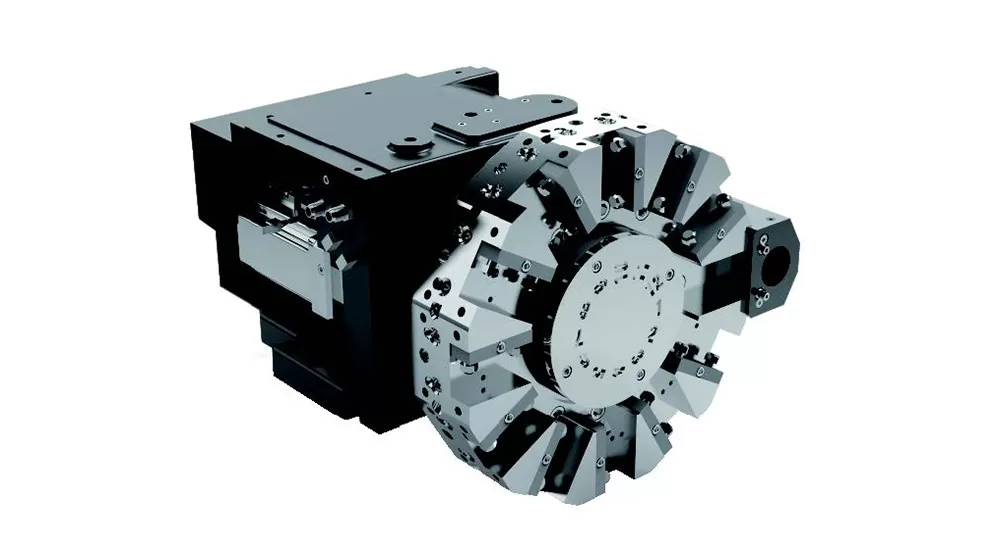

• La tourelle porte-outils standard est entraînée par un servomoteur et dispose d'un mécanisme de réduction interne pour un mouvement précis et fiable.

• La tourelle porte-outils peut tourner dans les deux sens, et la vitesse de réponse du changement d'outil est rapide et fluide.




Le tour horizontal CNC est équipé d'outils spéciaux pour éviter efficacement les copeaux de fer et augmenter considérablement la durée de vie de l'outil.
