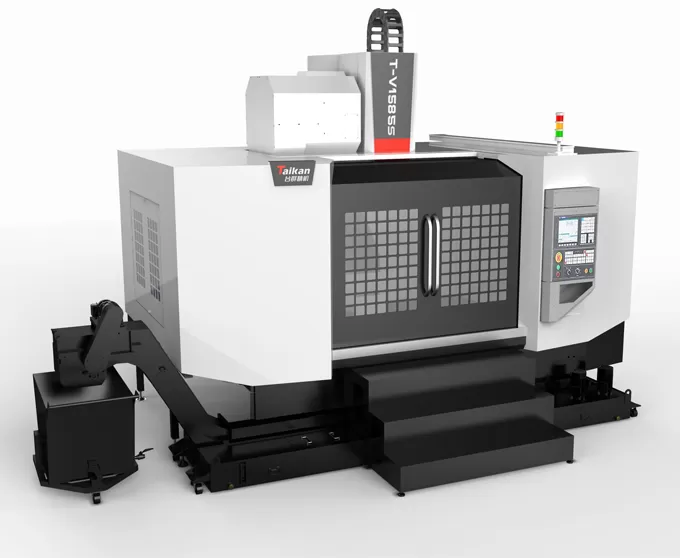

Centre d'usinage vertical haute vitesse et haute efficacité HT-V1585S

Course

Course de la table (axe X)

mm

1550

Course du chariot transversal (axe Y)

mm

850

Course de la poupée (axe Z)

mm

850

Distance du nez de broche à la surface de la table

mm

120～970

Distance du centre de la broche à la surface de guidage de la colonne

mm

921

Table de travail

Dimensions de la table

mm

1700*850

Charge max. (répartie uniformément)

kg

1500

Rainure en T (nombre de rainures - largeur x entraxe)

mm

5-18*125+2-18*100

Broche

Puissance moteur (nominale/courte durée)

kW

15/18.5

Couple moteur (nominal/courte durée)

N.m

143/191

Plage de vitesses

tr/min

50～6000 (courroie)

Diamètre de broche

mm

Φ190

Cône de broche

/

BT50

Spécifications du tirant

/

P50T-I（MAS403）

Avance

Plage de vitesses d'avance de coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

24/24/20

Précision

Précision de positionnement (X/Y/Z)

mm

0.015

GB/T18400.4 (course complète)

Répétabilité (X/Y/Z)

mm

0.008

Magasin d'outils

Capacité d'outils

pcs

24

Poids max. d'outil

kg

15

Longueur max. d'outil

mm

300

Diamètre max. d'outil (plein / emplacements voisins vides)

mm

Φ105/Φ210

Autres

Contrepoids de l'axe Z

Équilibrage à l'azote

Commande numérique

/

FANUC 0i-MF Plus(5)

Source d'air comprimé

Flow

L/min

280 (ANR)

Pression d'air

MPa

0.6~0.8

Capacité de la machine

KVA

35

Capacité du réservoir de liquide de refroidissement

L

400

Dimensions de la machine

mm

5240*4054*3662

Avec convoyeur de copeaux et pédale

Poids (approx.)

Kg

11700
