Comment améliorer la précision et l'exactitude en usinage CNC ?

Dans les domaines exigeant une précision extrême — comme la fabrication d’équipements haut de gamme, la fabrication de moules de précision et l’aérospatiale — la capacité d’usinage au micron détermine directement les performances et la durée de vie des produits. Cependant, une haute précision stable ne s’obtient pas par hasard. Il s’agit d’une discipline d’ingénierie systématique englobant les caractéristiques intrinsèques de la machine-outil, le contrôle de l’environnement thermique, les stratégies de processus de coupe et le retour en boucle fermée en ligne. En tant que l’une des principales sociétés cotées en boursefabricants de machines-outils CNCspécialisée dans la recherche, le développement et la production haut de gamme, Taikan détaille systématiquement les méthodes approfondies et les pratiques techniques de pointe utilisées pour améliorer la précision d’usinage dans toutes les dimensions clés de la précision.

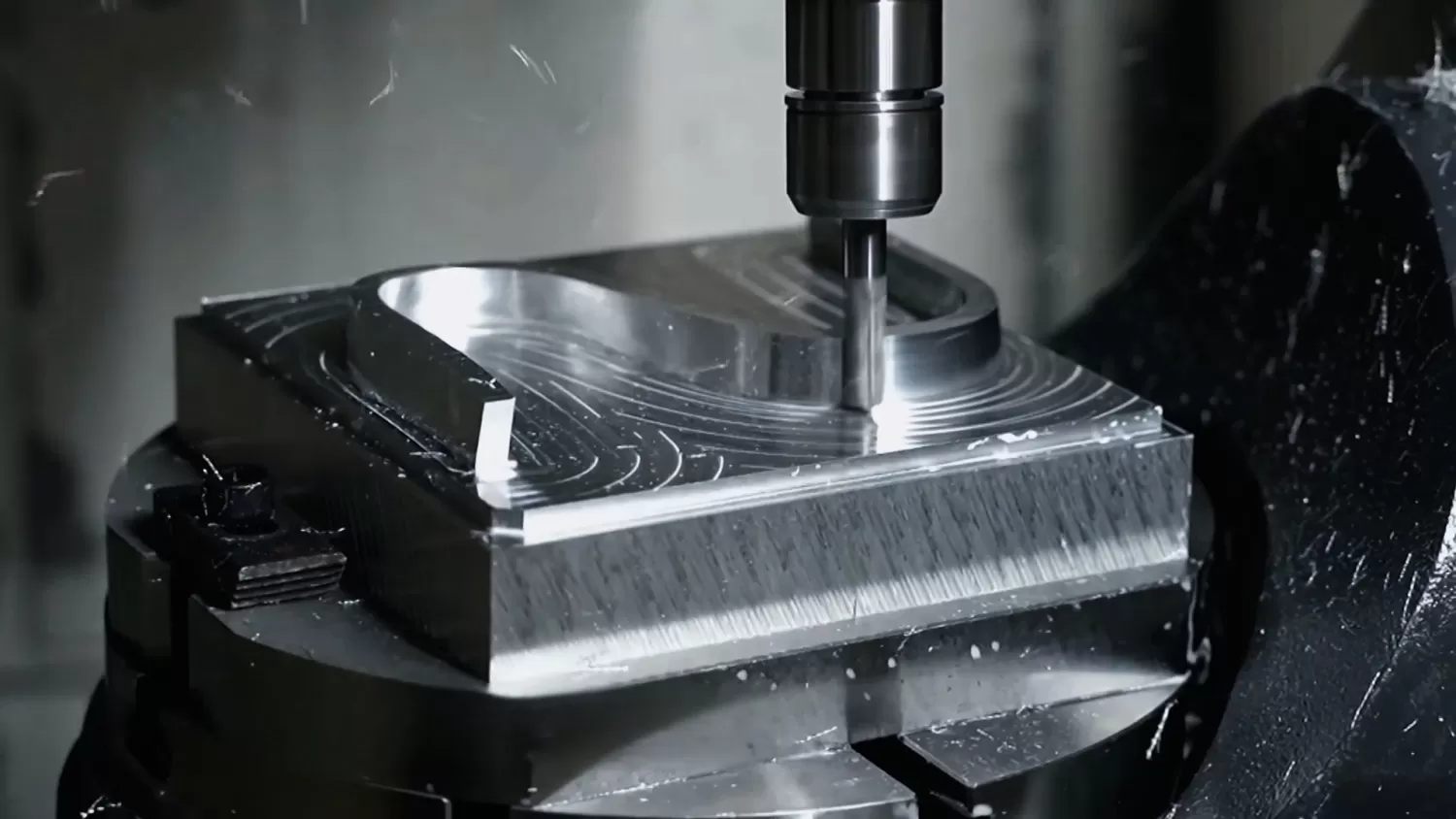

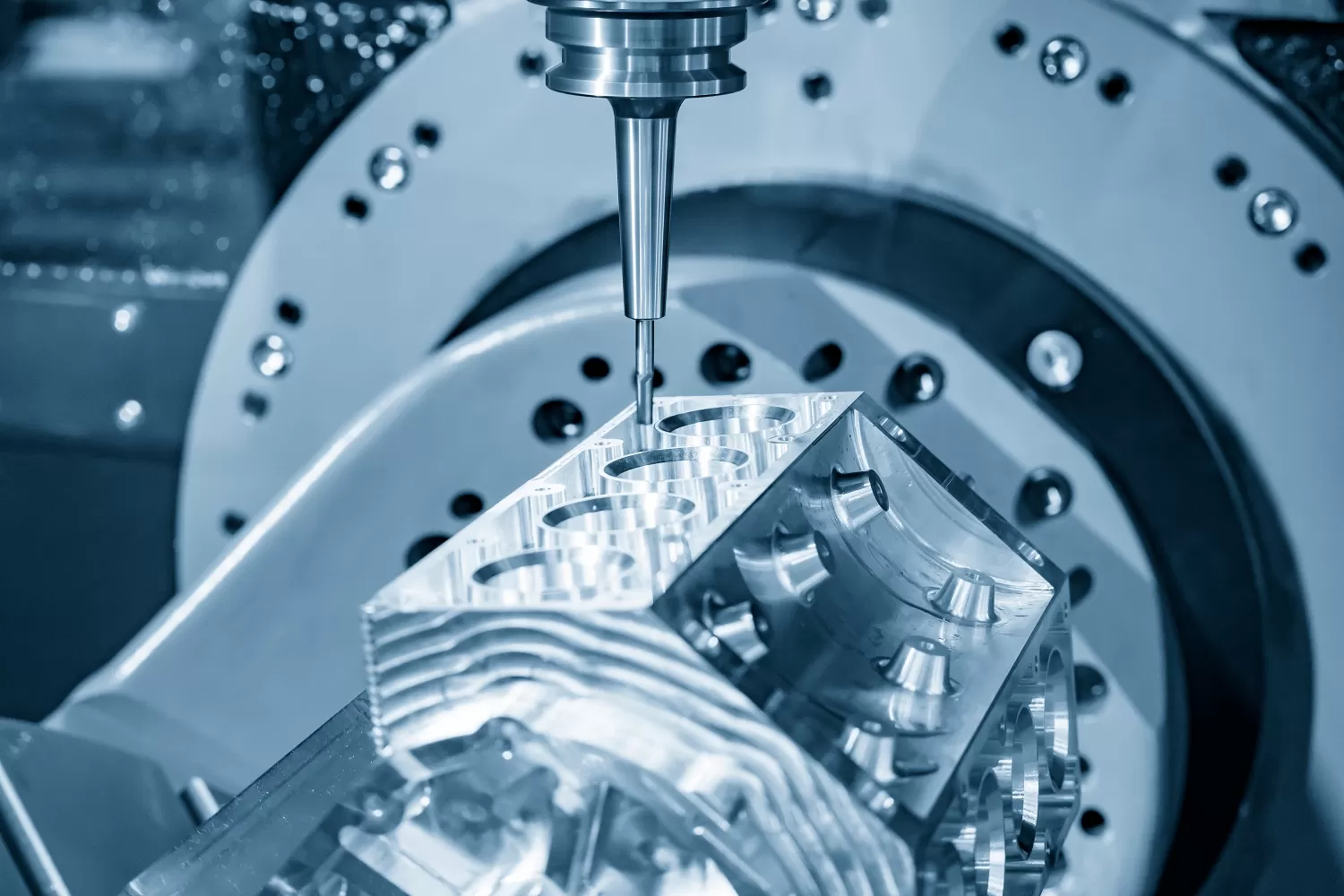

Compréhension de la précision d’usinage : de la géométrie macro à l’intégrité de surface micro

La précision d’usinage ne désigne pas seulement le degré de conformité entre les paramètres géométriques réels d’une pièce et ses valeurs de conception, mais englobe également la précision dimensionnelle, la précision de forme, la précision de position et la texture micro-géométrique de surface. Dans le contexte de l’usinage de précision, la recherche de précision va au-delà du simple respect des tolérances, en intégrant des indicateurs implicites qui régissent la durée de vie, tels que les états de contrainte résiduelle de surface et le contrôle des dommages sous-jacents.

Analyse approfondie des facteurs affectant la précision d’usinage CNC

Atteindre des améliorations de précision au niveau du micron nécessite une déconstruction rigoureuse des sources d’erreur. Au-delà des erreurs géométriques intuitives, les facteurs cachés suivants sont souvent les causes profondes de la perte de précision.

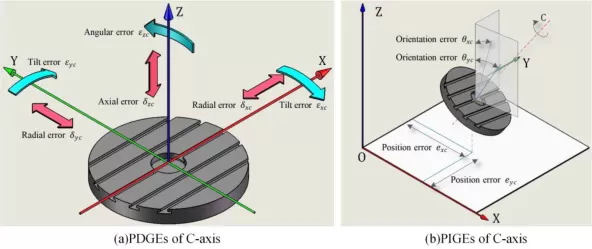

1. Erreurs géométriques et cinématiques de la machine-outil

La précision géométrique d’une machine-outil est la pierre angulaire de la précision d’usinage. La rectitude et l’équerrage des glissières, ainsi que le faux-rond radial et la dérive axiale des axes rotatifs, sont directement reportés sur les contours de la pièce via la chaîne cinématique. De nombreux cas d’installation montrent qu’après un service prolongé et de subtils déplacements de fondation, les indicateurs de précision statique de la plupart desmachines CNC verticaless’écartent considérablement des normes d’usine, la dégradation de la précision étant principalement causée par des fondations d’installation instables et la libération des contraintes structurelles internes. La technologie de compensation volumétrique des erreurs peut cartographier précisément les 21 composantes d’erreur géométrique d’une machine-outil (erreurs de positionnement, de rectitude, angulaires de chaque axe linéaire, et d’équerrage entre axes) à l’aide d’interféromètres laser et de ballbars, et mettre en œuvre des corrections vectorielles spatiales en temps réel dans le système CNC. C’est un moyen technique clé pour élever la précision intrinsèque d’une machine-outil.

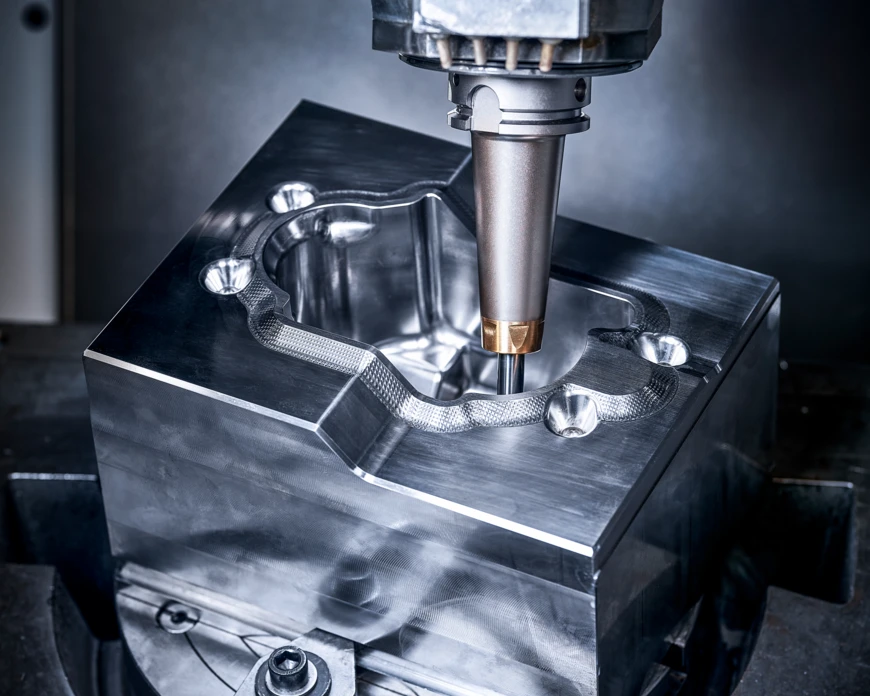

2. Déformation thermique — Le tueur invisible de la précision

La fluctuation de température est la source d’erreur la plus difficile à modéliser avec précision en usinage de précision. La chaleur de friction des roulements de broche, la chaleur de brassage des billes dans l’ensemble vis à billes, la chaleur de la zone de coupe et les gradients de température ambiante dans l’atelier induisent tous une déformation thermoélastique de la structure de la machine. En particulier, lorsqu’une vis à billes subit une dilatation thermique axiale due à l’élévation de température, un écart direct entre le déplacement réel et la position commandée se produit dans une commande en boucle semi-fermée, entraînant une dérive dimensionnelle progressive dans la production en série. Les solutions avancées de stabilité thermique incluent : l’adoption d’un refroidissement de vis à noyau creux et d’un contrôle précis de la circulation d’huile de broche, le déploiement de capteurs de température à des emplacements structurels critiques, et la construction de modèles de compensation d’erreur thermique en temps réel pour garantir que la machine maintienne une stabilité thermique au micron pendant un fonctionnement continu prolongé.

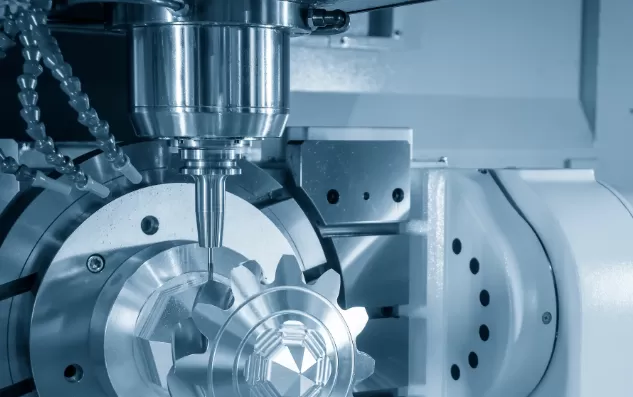

3. Jeu de transmission et retard dynamique de l’asservissement

Le jeu de transmission est la perte de mouvement générée lorsque la direction d’un axe de coordonnées change, causée par les jeux mécaniques et la déformation élastique dans la chaîne cinématique. Dans un système d’asservissement en boucle semi-fermée, les jeux mécaniques en aval de la vis à billes sont hors de la boucle de retour de position et se traduisent directement par des erreurs de positionnement, produisant des pics de retour caractéristiques (pics de quadrant) aux transitions de quadrant des interpolations circulaires. L’application des paramètres de compensation de jeu de la CNC fournit une correction de base, tandis que les solutions haut de gamme tendent vers des moteurs à entraînement direct ou des structures mécaniques avec précharge à double entraînement pour éliminer physiquement la zone morte de retour et garantir une répétabilité bidirectionnelle stricte.

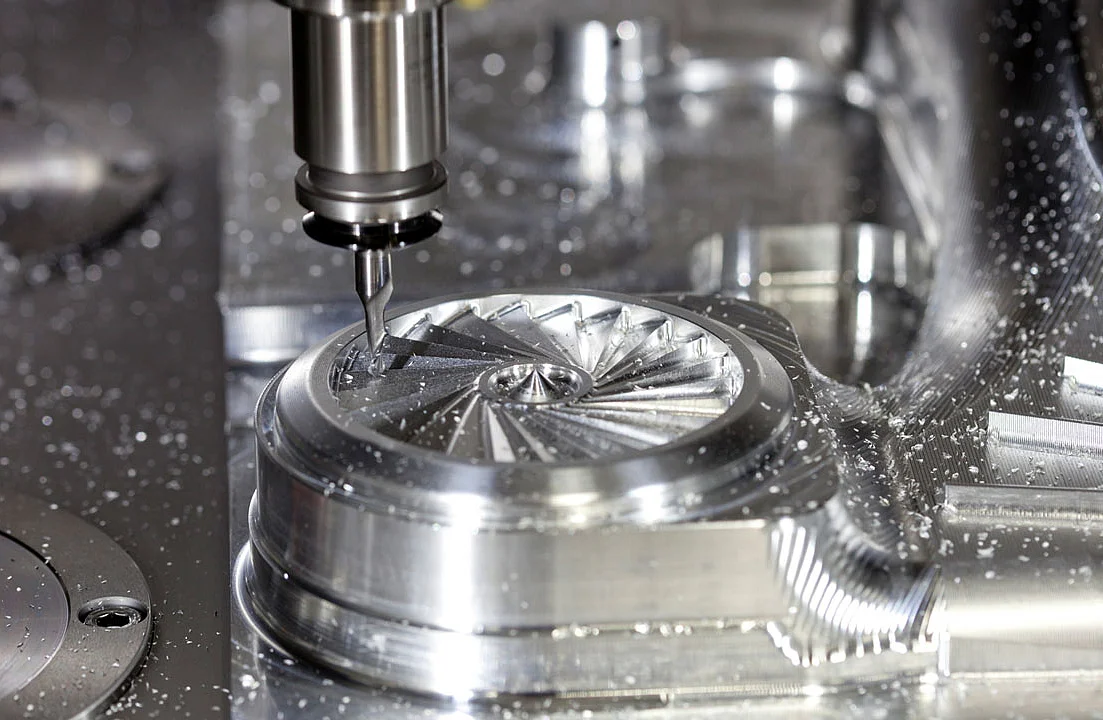

4. Erreurs dynamiques causées par une rigidité insuffisante de la chaîne cinématique

La rigidité torsionnelle de la chaîne cinématique amplifie non seulement l’effet du jeu de transmission, mais augmente également l’erreur de suivi lors de l’interpolation à grande vitesse, aggravant les protusions de quadrant et la distorsion de contour dans les coupes circulaires. L’amélioration de la rigidité de la chaîne cinématique nécessite l’utilisation de vis à billes préchargées à double écrou, d’accouplements à haute rigidité torsionnelle et d’une adaptation correcte de l’inertie de l’asservissement pour garantir la transmission linéaire du couple commandé et supprimer les ondulations de surface causées par les micro-vibrations.

Stratégies et pratiques de processus pour améliorer la précision d’usinage

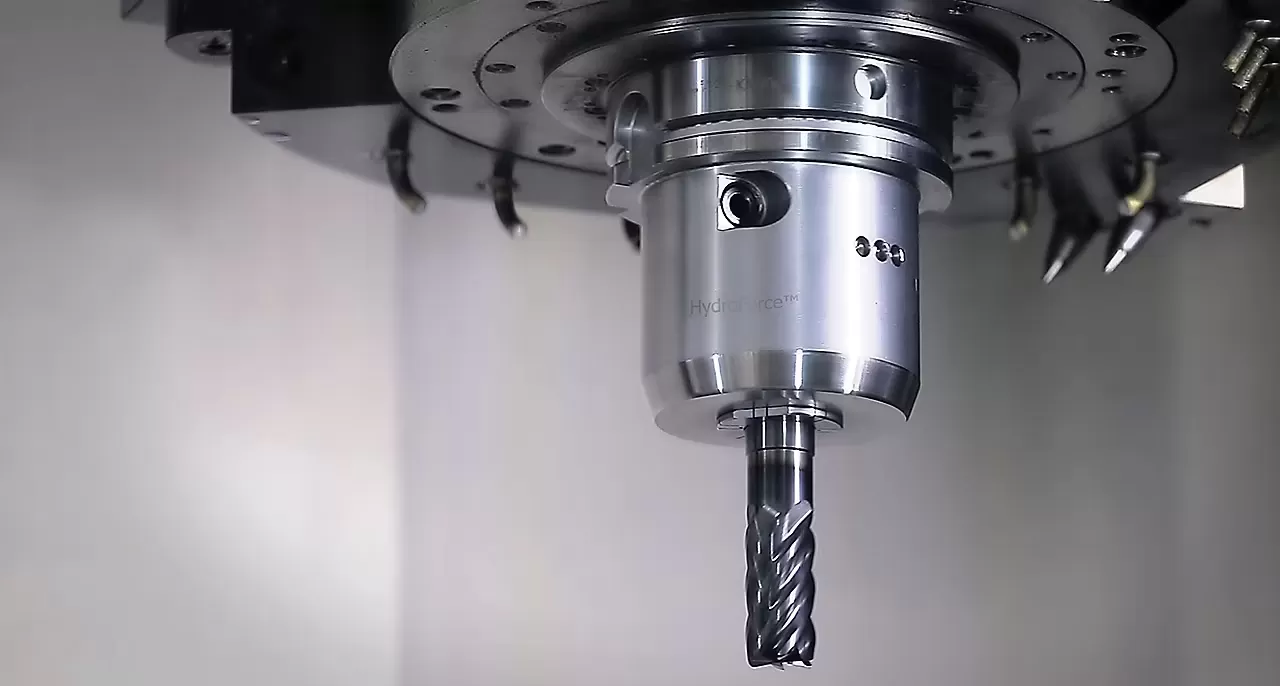

1. Conception optimisée des trajectoires d’entrée et de sortie

La manière dont un outil de coupe entre et sort de la pièce affecte directement les marques de surface et la précision des bords. Des trajectoires d’entrée/sortie tangentielles en arc doivent être utilisées pour éviter les impacts de contrainte instantanés sur le contour. La vitesse d’avance pendant l’entrée doit être graduée en douceur, passant d’une couche de coupe à l’autre sans pauses brusques qui créent des marques de stationnement. Parallèlement, l’adoption de stratégies de trajectoire à charge de coupe constante (avec contrôle de la vitesse de coupe constante en tournage et avance adaptative en fraisage) maintient les forces de coupe stables et évite la déviation de l’outil causée par des changements soudains.

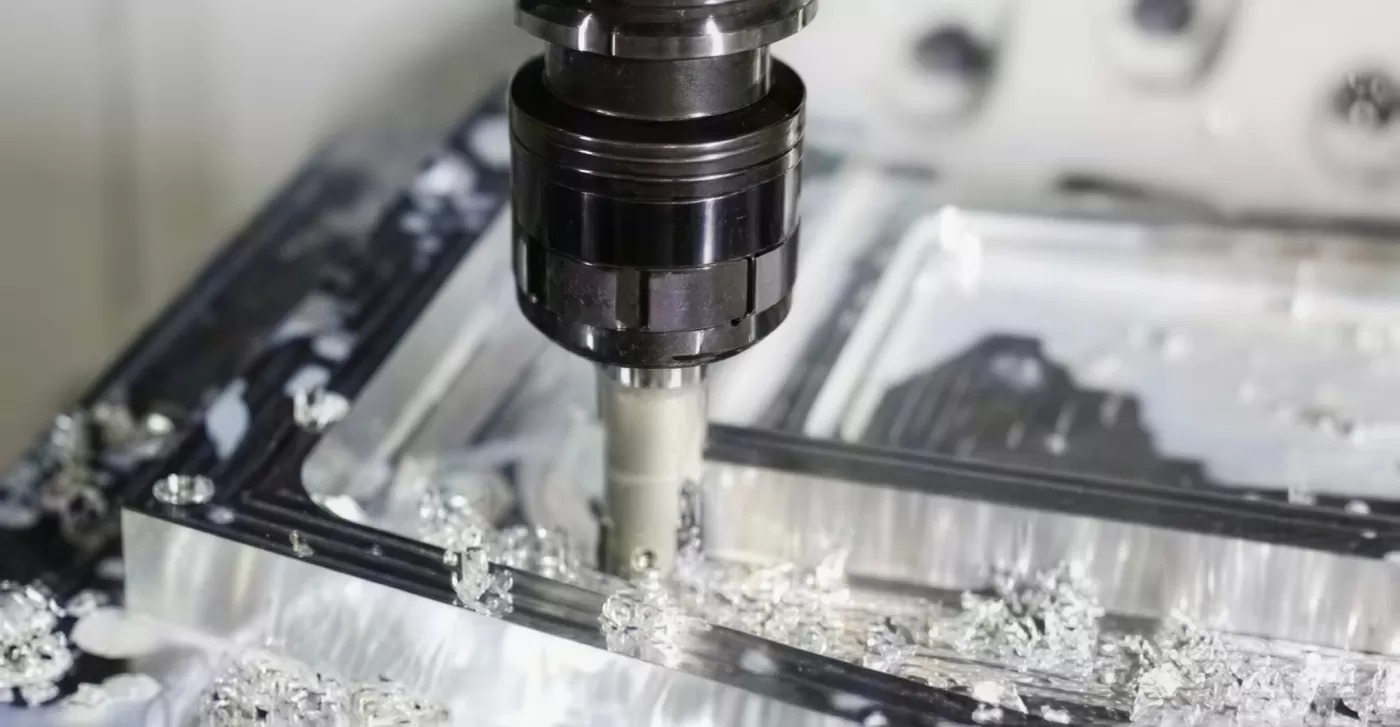

2. Sélection scientifique des méthodes et stratégies de coupe

En usinage de finition, le fraisage en avalant doit être la méthode de fraisage préférée, car il dirige les forces de coupe vers la table, amortit les vibrations et offre un excellent état de surface. Pour le tournage d’arbres, un seul outil doit idéalement réaliser toutes les caractéristiques de contour continues (diamètres extérieurs, faces et transitions d’arc) pour éliminer les marques de raccordement. Pour les surfaces discontinues, une séquence de tournage ordonnée de l’extérieur vers l’intérieur doit être suivie pour éviter les marches géométriques locales causées par l’interférence de l’outil. Lors de l’usinage de surfaces d’arc, la sélection d’un rayon de bec d’outil plus petit supprime efficacement la force de coupe radiale et améliore la précision du contour.

3. Application d’outils de précision à haute efficacité et de systèmes de porte-outils

L’outil de coupe est le dernier maillon d’exécution dans la fabrication de précision. L’utilisation de plaquettes avancées en carbure revêtu, CBN, ou céramique réduit considérablement les forces de coupe et la chaleur. Tout aussi critique est l’interface reliant l’outil à la machine : les porte-outils à frettage thermique et hydrauliques offrent un faux-rond radial de serrage ≤3 μm, et couplés à une interface conique à haute rigidité, garantissent une concentricité stable de l’outil à des vitesses de rotation élevées. C’est une condition préalable essentielle pour obtenir un fraisage poli miroir et un perçage de haute précision.

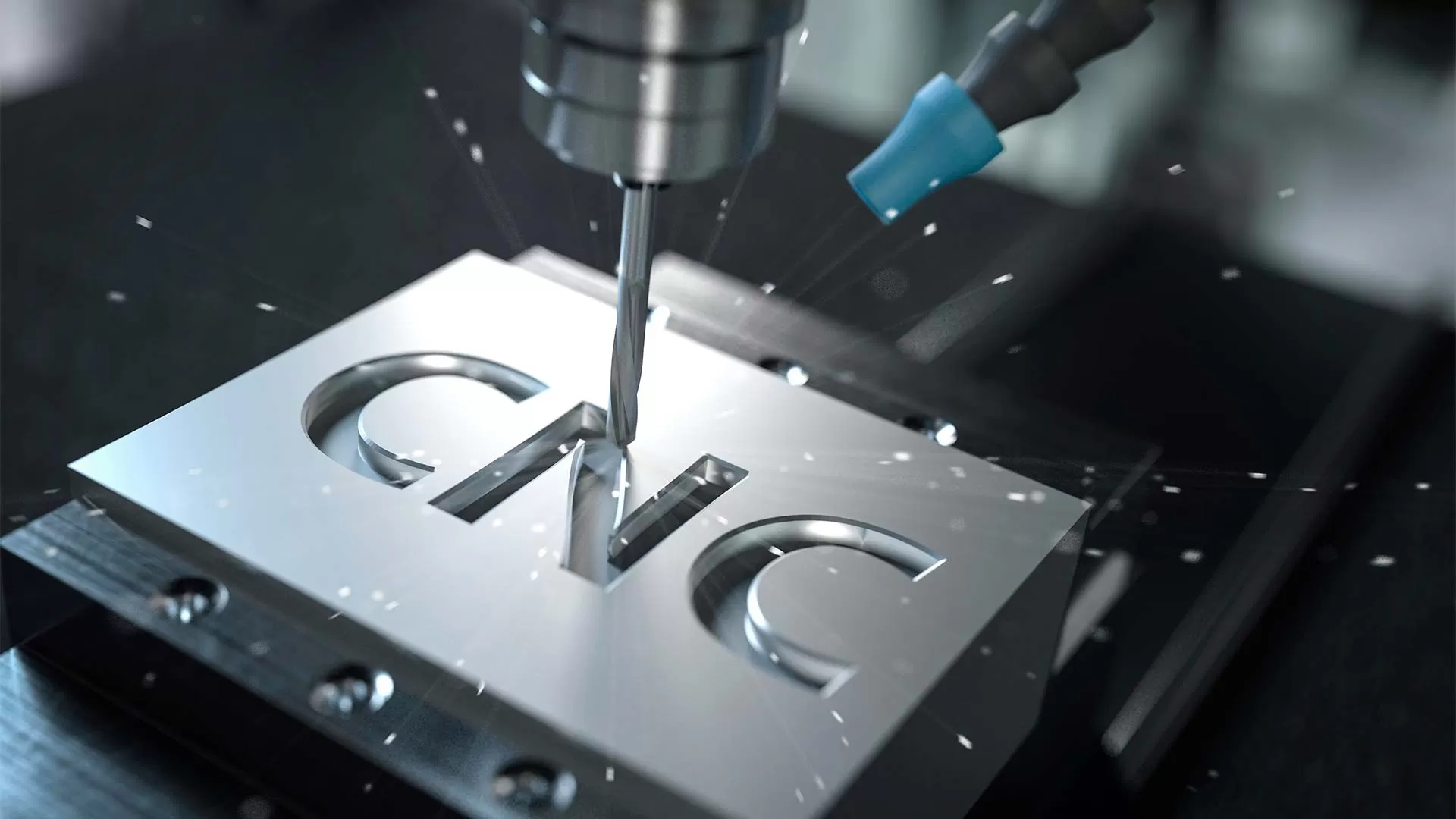

4. Intégration de systèmes de palpage sur machine et de réglage automatique d’outils

Une boucle fermée numérique est le bond en avant pour réaliser une fabrication de précision stable. En intégrant profondément un système de palpage sur machine dans, l’alignement automatique des références de pièce et le réglage précis du système de coordonnées deviennent possibles, ainsi que l’inspection en cours de processus des caractéristiques critiques pour détecter la dérive dimensionnelle en temps réel et mettre à jour automatiquement les systèmes de coordonnées ou les corrections d’outil. La sonde de réglage automatique d’outil coordonnée mesure rapidement la longueur et le diamètre de l’outil, détecte la rupture d’outil et construit un système de gestion des paramètres d’outil en boucle fermée, réduisant considérablement le temps non productif et éliminant les rebuts.les machines-outils Taikan

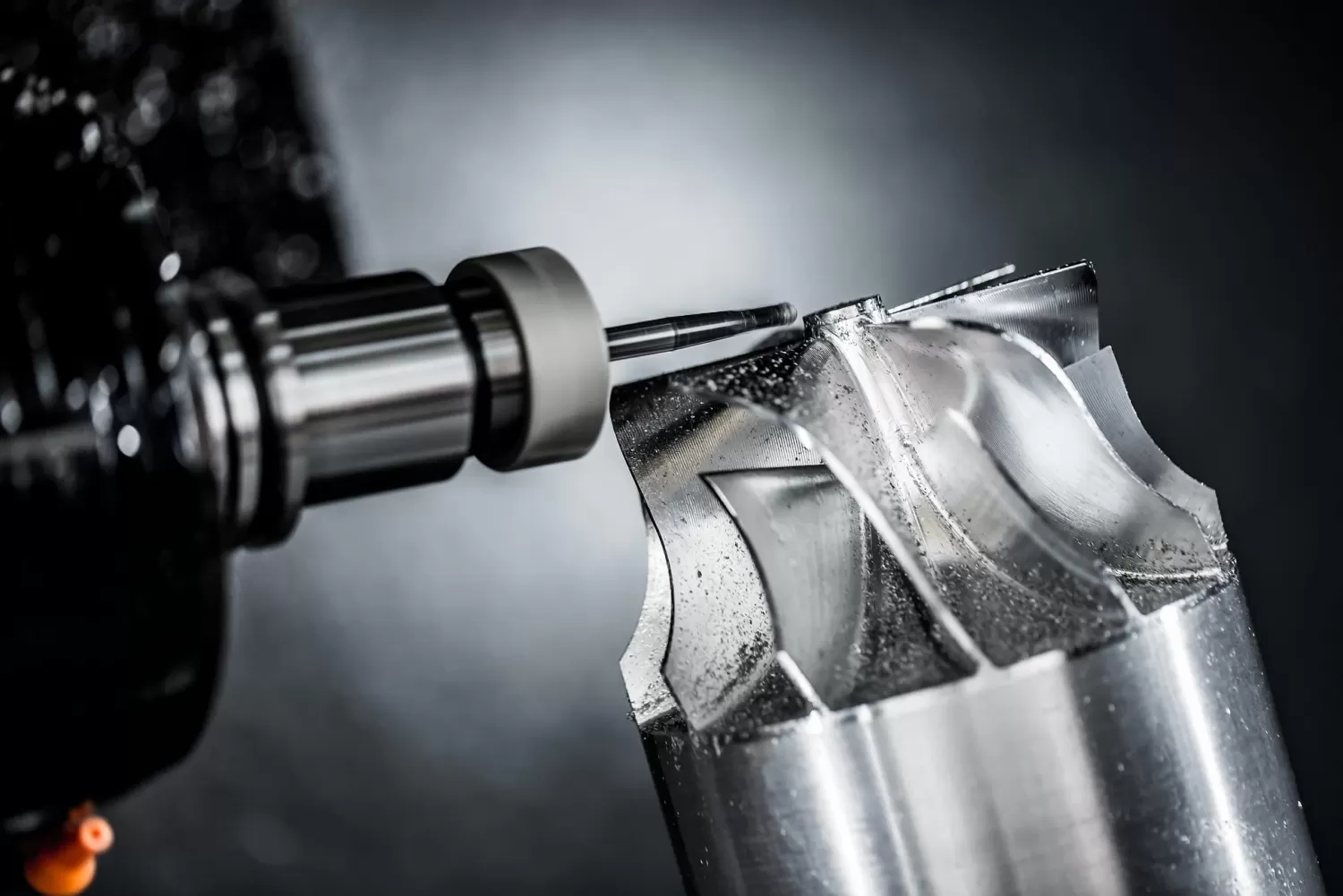

5. Optimisation de la précision par une programmation supérieure

Le programme CNC ne pilote pas seulement le mouvement, mais porte également la stratégie de précision. Une excellente programmation FAO doit employer les techniques suivantes :

• Interpolation lisse et contrôle anticipatif : Grâce à l’ajustement de courbes NURBS, associé à un nombre élevé de blocs d’anticipation CNC, l’accélération et l’à-coup sont contraints pour éviter le surcurage d’angle et les vibrations de la machine.

• Décélération intelligente dans les coins : Optimise automatiquement la vitesse d’avance aux transitions vives pour maintenir un contour net et précis.

• Intégration de macro-programmes et de palpeurs : La rédaction de macro-programmes pour appeler un palpeur pour l’inspection séquentielle de caractéristiques et appliquer automatiquement les corrections d’outil en fonction des erreurs mesurées permet un usinage adaptatif, augmentant ainsi considérablement l’indice de capabilité du processus (Cpk).

Conclusion

L’amélioration de la précision d’usinage CNC a évolué d’une focalisation unique sur la précision statique à une ingénierie système multidimensionnelle intégrant l’analyse de couplage électromécanique-thermique, l’adaptation de la rigidité du système de processus, la mesure en boucle fermée en ligne et la compensation intelligente. En tant que fabricant haut de gamme de machines-outils CNC, Taikan se consacre constamment à intégrer profondément les processus de fabrication de précision avec les technologies de métrologie intelligente, offrant aux utilisateurs mondiaux des solutions de précision complètes — des machines-outils aux pièces finies — et permettant à l’industrie manufacturière de réaliser le saut décisif des dizaines de microns à la véritable précision au micron.
