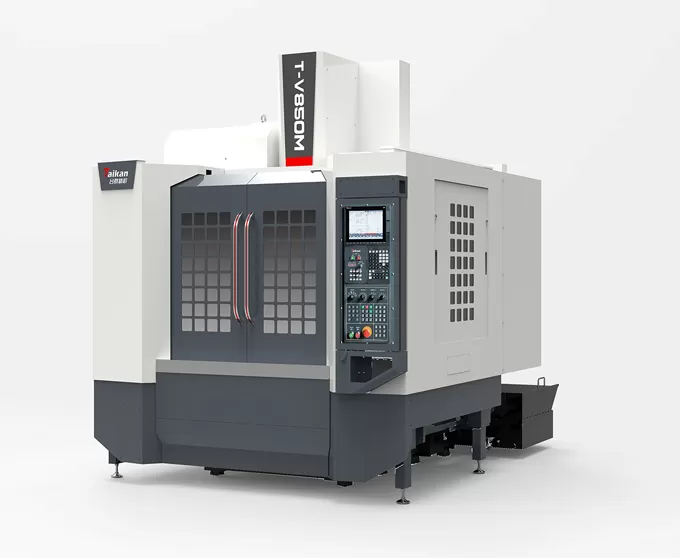

Taikan CNC: HT-V850M Centre d'usinage vertical à grande vitesse et haute rigidité

Caractéristiques de T-V850M centre d'usinage vertical à grande vitesse et à haute rigidité

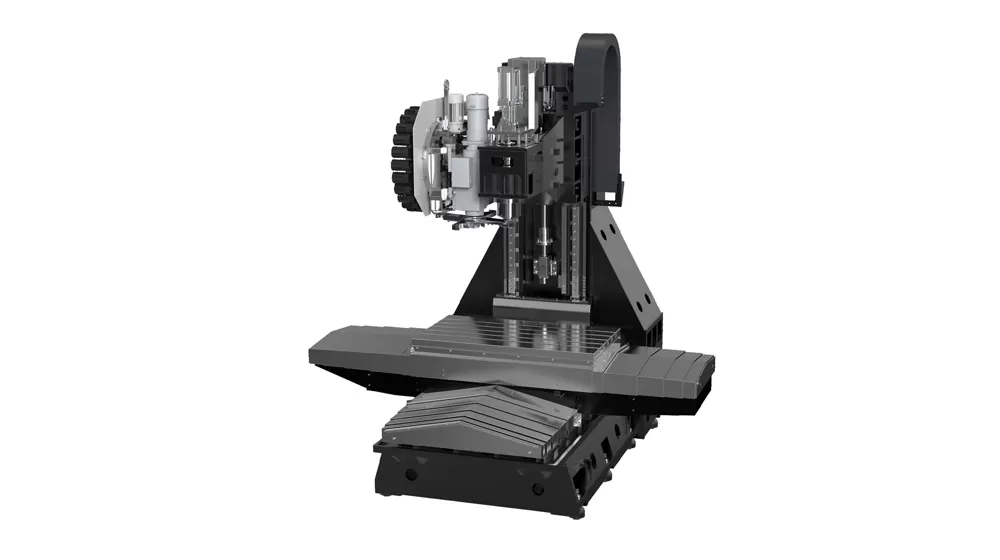

Structure stable à haute rigidité

La conception à glissière transversale à colonne fixe avec une base stable et surdimensionnée et une colonne à cadre en A à grande portée à grande rigidité assure un usinage à grande vitesse sans vibration et résistant à la déformation.

Les principaux composants structurels sont en fonte à haute résistance, offrant une rigidité et une stabilité exceptionnelles.

Axes d'alimentation de haute précision

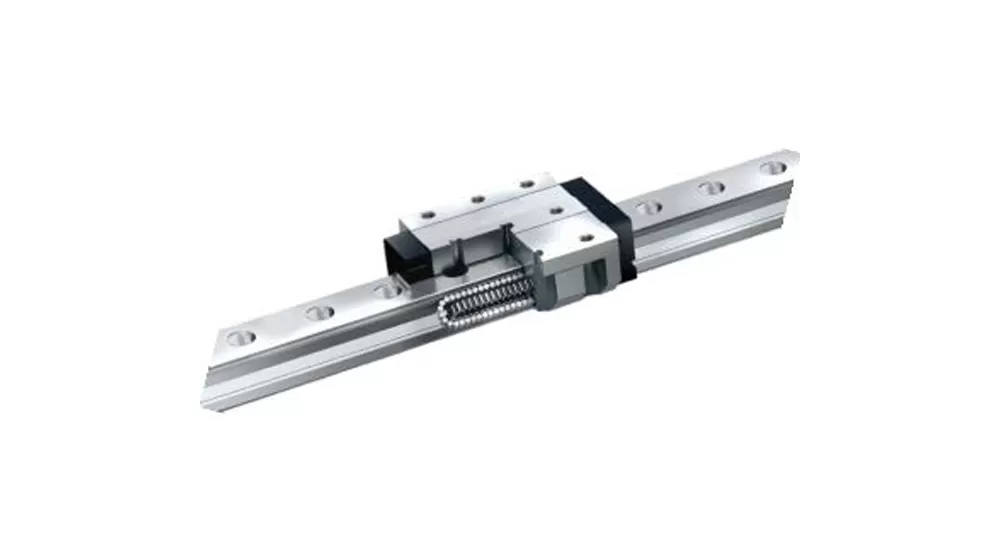

Les trois axes utilisent des guides linéaires à rouleaux, offrant une rigidité élevée, un faible frottement et un faible bruit, améliorant considérablement la précision de la transmission.

Les vis à billes sont équipées de structures de pré-tension pour atténuer les effets de dilatation thermique, et les roulements auto-lubrifiants prolongent leur durée de vie.

Unité de broche haute vitesse Taikan

Broche à courroie BT40-8000r/min conçue pour supporter un usinage à grande vitesse.

L'extrémité avant de la broche présente une conception labyrinthe avec une protection contre les rideaux d'air, empêchant efficacement le liquide de refroidissement de pénétrer dans les roulements, améliorant ainsi la durabilité et la fiabilité.

Taikan 24-Outil Outil de type bras Magazine

Le magazine d'outils bénéficie d'une qualité fiable, de performances stables et de changements d'outils efficaces pour répondre aux exigences de l'usinage multi-processus.

Taikan 24-Outil Outil de type bras Magazine

Application de T-V850M centre d'usinage vertical à grande vitesse et à haute rigidité

Cette machine est particulièrement adaptée au traitement par lots de petites et moyennes pièces complexes telles que des boîtes, des plaques, des disques, des vannes, des boîtiers et des moules de taille petite à moyenne. Il est largement utilisé dans les industries telles que les pièces de précision, les produits 5G, le matériel, les composants automobiles et les dispositifs médicaux.

Exemple 1 Pièce

Exemple de pièce 2

Exemple de pièce 3

Spécifications du centre d'usinage vertical haute vitesse et haute rigidité HT-V850M

Item			Unit	HT-V850M	Remarques
Déplacements	Course de la table (axe X)		mm	850
	Course du chariot (axe Y)		mm	550
	Course de la poupée (axe Z)		mm	550
	Distance du nez de broche à la surface de la table		mm	150～700
	Distance du centre de broche à la surface de guidage de la colonne		mm	613
Table de travail	Dimensions de la table		mm	1000*550
	Charge max. (répartie uniformément)		kg	600
	Rainure en T (nombre de rainures - largeur * espacement)		mm	5-18*100
Broche	Puissance moteur (nominale/courte durée)		kW	11/15
	Couple moteur (nominal/courte durée)		N.m	52.5/118
	Plage de vitesses		tr/min	50~8000（courroie）
	Diamètre de broche		mm	φ150
	Cône de broche		/	BT40
	Spécifications des rivets		/	P40T-I（MAS403）
Vitesse	Plage de vitesses d'avance de coupe		mm/min	1-10000
Vitesse	Vitesse de déplacement rapide des axes X/Y/Z		m/min	36/36/30
Précision	Précision de positionnement (X/Y/Z)		mm	0.008	GB/T18400.4 (Course totale)
Précision	Répétabilité (X/Y/Z)		mm	0.005	GB/T18400.4 (Course totale)
Magasin d'outils	Capacité d'outils		pcs	24
	Poids max. d'outil		kg	7
	Longueur max. d'outil		mm	250
	Diamètre max. d'outil (complet / adjacent vide)		mm	Φ75/Φ150
Autres	Contrepoids de l'axe Z		/	/
	Système CNC		/	Mitsubishi M80VB
	Source d'air	Flow	L/min	≥280（ANR)
	Source d'air	Pression d'air	MPa	0.6~0.8
	Capacité de l'équipement		KVA	25
	Capacité du réservoir de liquide de refroidissement		L	300
	Dimensions de la machine		mm	225031702889	Correspondant aux axes XYZ
	Poids (approx.)		Kg	6000

Les informations sur cette page sont données à titre indicatif. Les spécifications et détails peuvent être modifiés en raison de mises à niveau ou d'améliorations du produit. Pour plus d'informations, veuillez nous contacter.
