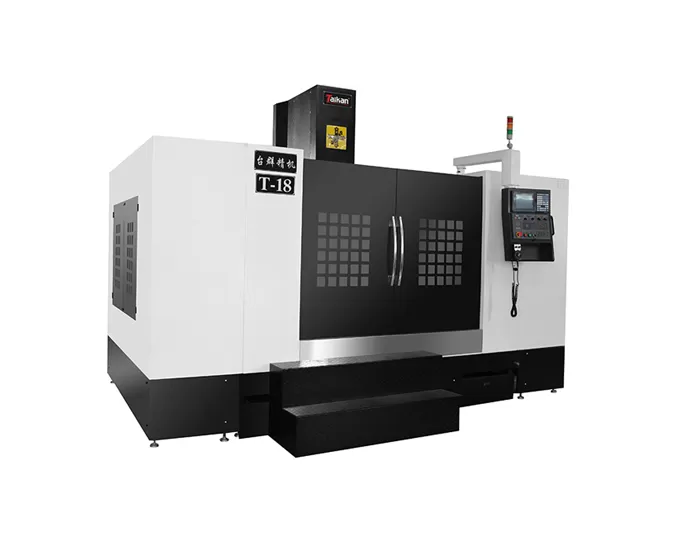

Name: HT-18 Centre d'usinage vertical Boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique du centre d'usinage vertical à glissières prismatiques HT-18

Structure de la machine

Structure à glissière transversale à colonne fixe avec une base stable surdimensionnée pour garantir une capacité de charge élevée.

Fabriqué en fonte à haute résistance, offrant une excellente rigidité et une précision stable.

Guide de la boîte à trois axes

Les axes X, Y et Z sont équipés de voies de guidage en fonte moulues durcies avec précision, avec un composite de surface lié à un revêtement en PTFE (polytétrafluoroéthylène).

Cette conception offre une rigidité élevée et une excellente absorption des chocs, ce qui le rend idéal pour la coupe lourde de l'acier de moule à haute dureté.

Broche

Unité de broche à grande vitesse (BT50, 8000r/min) avec un design labyrinthe et une protection contre les rideaux d'air, empêchant le fluide de coupe de pénétrer dans les roulements de broche.

Z-axe Contrepoids

Le contrepoids avec le guide central aide le mouvement de la tête

Optimisation des caractéristiques de charge de l'axe Z

Application du centre d'usinage vertical HT-18 Boxway

Principalement utilisé dans l’industrie de la fabrication de moules, il est également largement applicable dans les secteurs de l’aérospatiale, des équipements énergétiques, de la fabrication automobile, des dispositifs médicaux et d’autres industries.

Exemple 1 Pièce

Exemple de pièce 2

Exemple de pièce 3

Exemple de pièce 4

Spécifications du centre d'usinage vertical à glissières prismatiques HT-18

Item			Unit	HT-18	Remarques
Course	Course de la table (axe X)		mm	1800
	Course du chariot (axe Y)		mm	900
	Course de la poupée (axe Z)		mm	680
	Distance du nez de broche à la table		mm	160～840
	Distance du centre de broche à la colonne		mm	950
Table	Dimensions de la table		mm	2000×900
	Capacité de charge de la table		kg	1600
	Rainures en T (Qté-Largeur×Pas)		mm	5-22×165
Broche	Puissance du moteur (Cont./30 min)		kW	18.5/22
	Plage de vitesses		rpm	50～8000 (Entraînement par courroie)
	Diamètre de broche		mm	φ190
	Type de porte-outil		–	BT50
	Type de tirette		–	P50T-I（MAS403）
Vitesse	Plage de vitesses d'avance		mm/min	1-10000
Vitesse	Vitesse de déplacement rapide (X/Y/Z)		m/min	41255
Précision	Précision de positionnement (X/Y/Z)		mm	0.024	GB/T18400.4 (Course complète)
Précision	Répétabilité (X/Y/Z)		mm	0.012
Autre	Système CNC		–	Mitsubishi M80VA
	Alimentation en air	Flow	L/min	≥280 (ANR)
	Alimentation en air	Pression	MPa	0.6~0.8
	Alimentation électrique		kVA	45
	Capacité du réservoir de liquide de refroidissement		L	400
	Dimensions de la machine		mm	4850×3500×3500	Directions des axes X/Y/Z
	Poids de la machine (approx.)		kg	14750

Les informations figurant sur cette page sont fournies à titre de référence uniquement. Les spécifications et détails peuvent être modifiés suite à des mises à niveau ou améliorations du produit. Pour plus d'informations, veuillez nous contacter.
