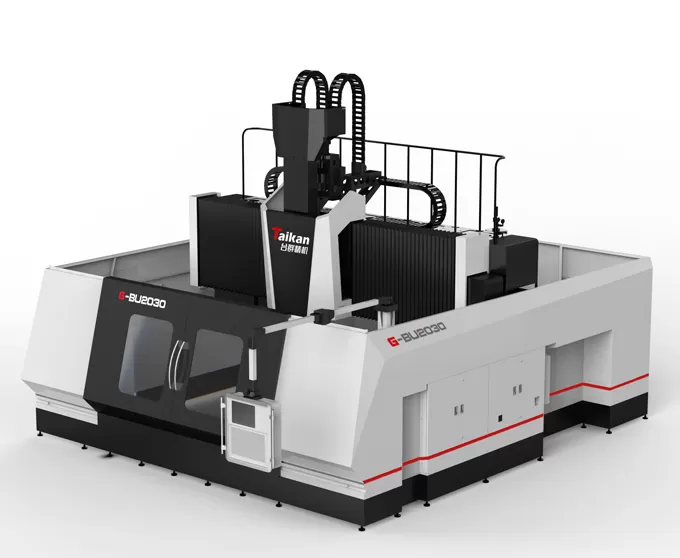

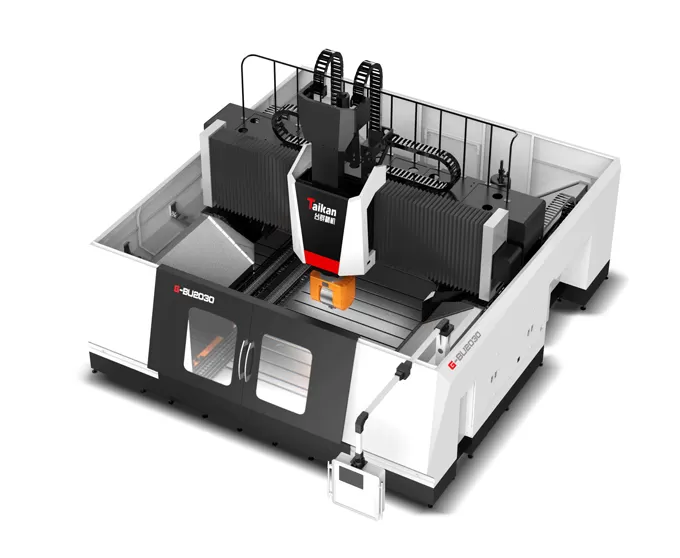

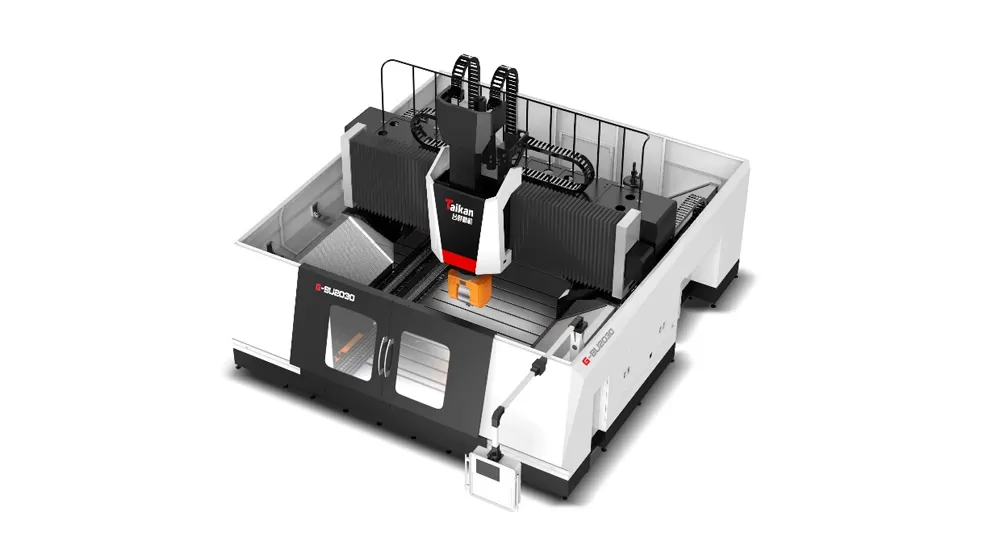

Name: HG-BU2030 Centre d'usinage à portique 5 axes
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique du centre d'usinage G-BU2030 portique à 5 axes

Structure de la machine

La machine présente une structure de portique aérienne avec une table de travail fixe.
Les principaux composants sont en fonte à haute résistance.

Guide

Tous les axes XYZ sont équipés de voies de guidage linéaires à roulettes robustes,
La voie transversale de l'axe Y utilise un arrangement à gradins avec une large travée de guidage pour améliorer la capacité de charge.
La voie de guidage de la selle de l'axe Z comprend 4 voies de guidage installées à 90 ° avec 12 blocs linéaires pour soutenir les voies de guidage de l'axe Z, offrant une forte rigidité de la broche et de bonnes performances à grande vitesse.

Vis à bille

Les axes XY utilisent une grande structure d'entraînement à vis à billes.

L'axe Z utilise un entraînement direct par vis à billes.

Unité de broche

L'unité de broche utilise une tête de fraisage double A/C liée à 5 axes Zhongke Ibeg T70.5, qui peut réaliser un usinage lié à 5 axes de surfaces complexes.
Avec des codeurs de haute précision et un système de serrage hydraulique, les axes A et C peuvent être serrés à n'importe quel angle dans leur plage de fonctionnement (axe C ± 360 °, axe A ± 110 °).
Broche motorisée 18000 tr/min standard, capable de couper en haute précision, rapidement et en continu.
Station de pompage hydraulique indépendante assure un serrage d'outil sûr et fiable.
Les entraînements motorisés et A/C sont équipés d'un système de refroidissement de contrôle de la température.

Application du centre d'usinage G-BU2030 portique à 5 axes

Principalement utilisé pour l'usinage de pièces complexes, d'aluminium et de ses alliages, ainsi que de matériaux difficiles à usiner. Il est capable d'usinage de haute précision et à haute efficacité de surfaces spatiales complexes.

Exemple 1 Pièce

Centre d'usinage de type portique 5 axes

Exemple de pièce 2

Exemple de pièce 3

Spécifications du centre d'usinage à portique 5 axes HG-BU2030

Item				Unit	HG-BU2030
Course	Course de la table (axe X)			mm	3200
	Course du chariot transversal (axe Y)			mm	2200
	Course du coulisseau (axe Z)			mm	1000
	Distance entre le nez de broche et la table			mm	100～1100
	Largeur effective du portique			mm	3200
Table	Dimensions de la table			mm	2000*3000
	Charge maximale			kg/m²	5000
	Rainure en T			mm	28
Broche	Puissance de broche			KW	30
	Vitesse maximale			r/min	18000
	Couple de sortie			Nm	72/85
	Section du coulisseau			mm	420×420
	Cône de broche				HSK-A63
Vitesse	Plage d'avance (Coupe)			mm/min	20/20/20
	Vitesse de déplacement rapide (axes X/Y/Z)			mm/min	24000/24000/24000
Précision	Précision de positionnement	Avec règle		mm	0.020/0.015/0.01
		Sans règle		mm	0.03/0.025/0.02
	Répétabilité	Avec règle		mm	0.013/0.011/0.009
		Sans règle		mm	0.018/0. 015/0.012
Autres	Équilibrage de l'axe Z				Équilibrage hydraulique + azote
	Commande CNC				SIEMENS ONE
	Alimentation en air		Flow	L/min	500
			Pression	MPa	0,45~0,8
	Capacité du réservoir de liquide de refroidissement			L	140
	Dimensions de la machine (L×l×H)			mm	8500×6600×5200
	Poids de la machine (environ)			kg	35000

Les informations sur cette page sont données à titre indicatif uniquement. Les spécifications et détails peuvent être modifiés en raison d'améliorations ou de mises à niveau du produit. Pour plus d'informations, veuillez nous contacter.
