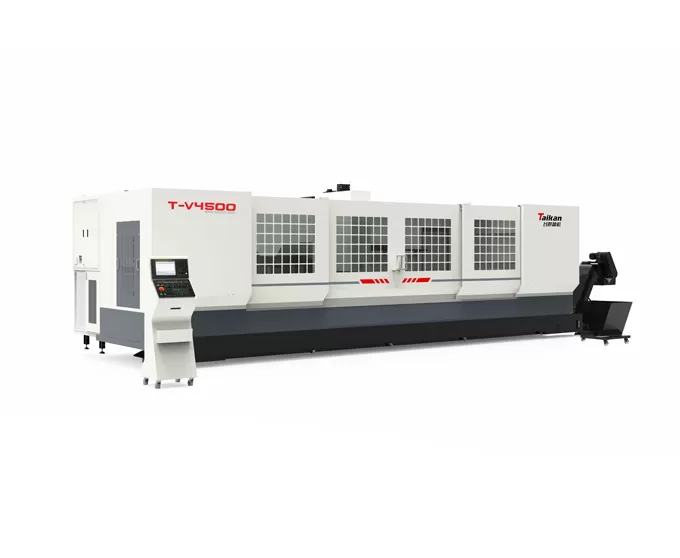

HT-V4500 Centre d'usinage à colonne mobile pour profilés

Course

Course de la table (axe X)

mm

4500

Course du chariot transversal (axe Y)

mm

550

Course de la tête (axe Z)

mm

550

Distance du nez de broche à la table

mm

150-700

Table

Dimensions de la table

mm

4500*550

Charge max.

Kg

800

Rainures en T (nombre-largeur*écartement)

mm

5-18*100

Broche

Puissance du moteur (nominale/courte durée)

kW

7.5/11

Couple moteur (nominal/courte durée)

N.m

35.8/95.5

Vitesse de broche

rpm

20-12000

Diamètre de broche

mm

Ф150

Cône de broche

/

BT40

Vitesse

Plage de vitesses d'avance de coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

50/28/28

Précision

Précision de positionnement (X/Y/Z)

mm

0.08/0.01/0.01

GB/T 18400.4

Répétabilité (X/Y/Z)

mm

0.05/0.008/0.008

(Course totale)

Magasin d'outils

Capacité du magasin d'outils

T

24 (disque)

Poids max. d'outil

kg

7

Longueur max. d'outil

mm

250

Diamètre max. d'outil (plein / alvéoles adjacentes vides)

mm

Ф75/Ф150

Autres

Système CNC

/

Mitsubishi M80VB

Alimentation en air

Flow

L/min

≥280 (ANR)

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

25

Capacité du bac de liquide de refroidissement

L

400

Dimensions de la machine

mm

9300*3200*2800

Correspondant aux axes X*Y*Z

Poids (approx.)

Kg

13000
