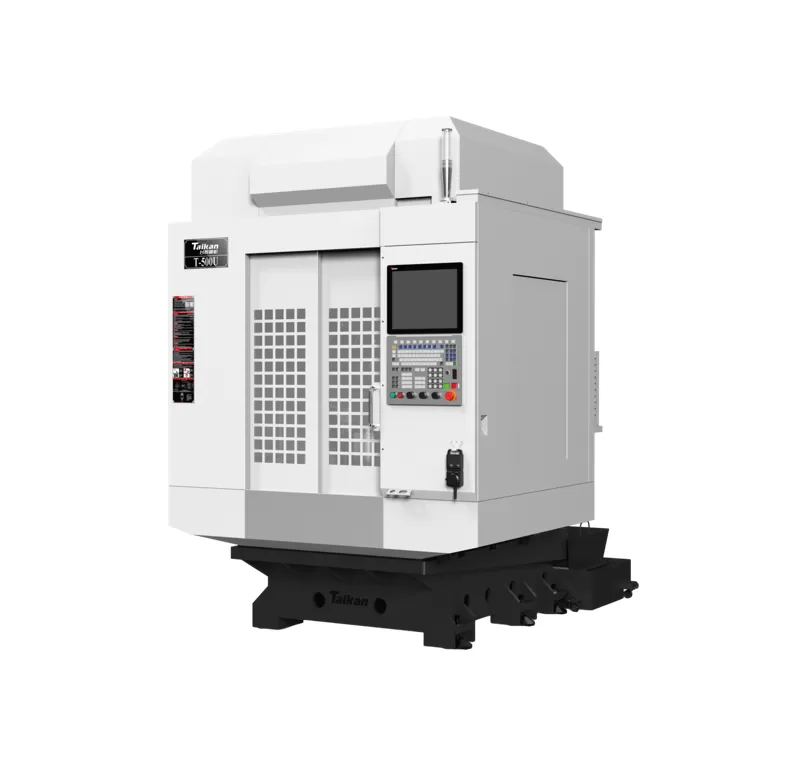

Name: HT-500U Centre d'usinage 5 axes simultanés pour perçage et taraudage
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

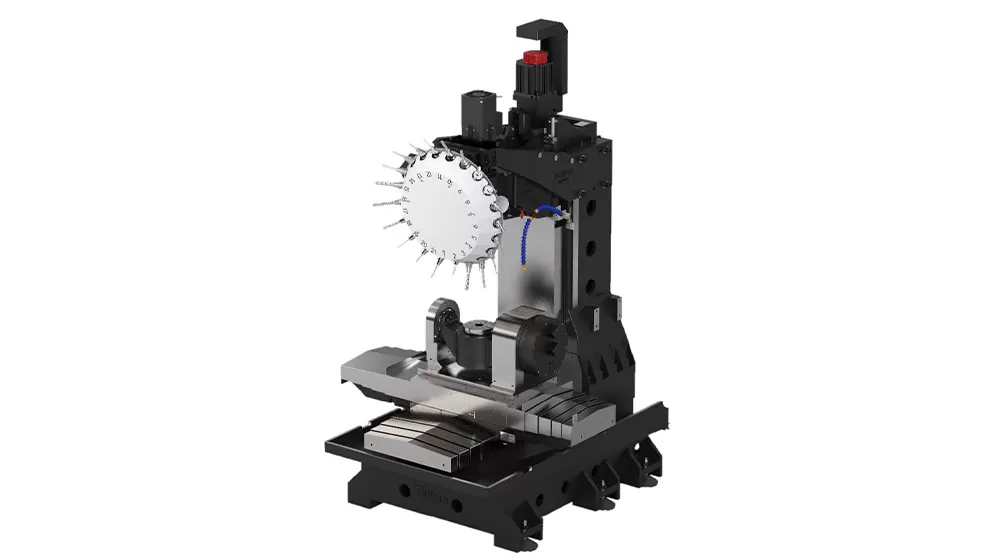

Caractéristique du centre d'usinage de taraudage 5 axes HT-500U

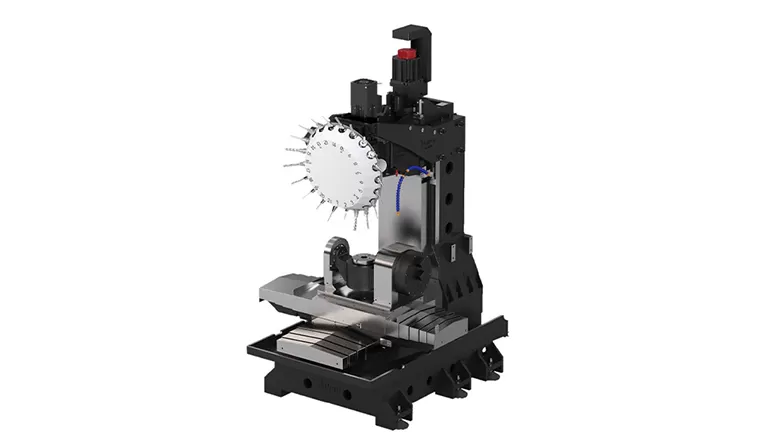

Structure stable

La structure de base adopte 6 pieds de support grâce à une analyse numérique et à une conception spéciale.
La fonte adopte le procédé de coulée Meehanite et est entièrement traitée thermiquement pour éliminer les contraintes internes, améliorant considérablement la rigidité et la résistance aux vibrations de la machine, garantissant une bonne stabilité lors des opérations de coupe à grande vitesse ou lourde.
La machine-outil adopte une conception modulaire et peut être sérialisée et personnalisée en fonction de la demande du marché.

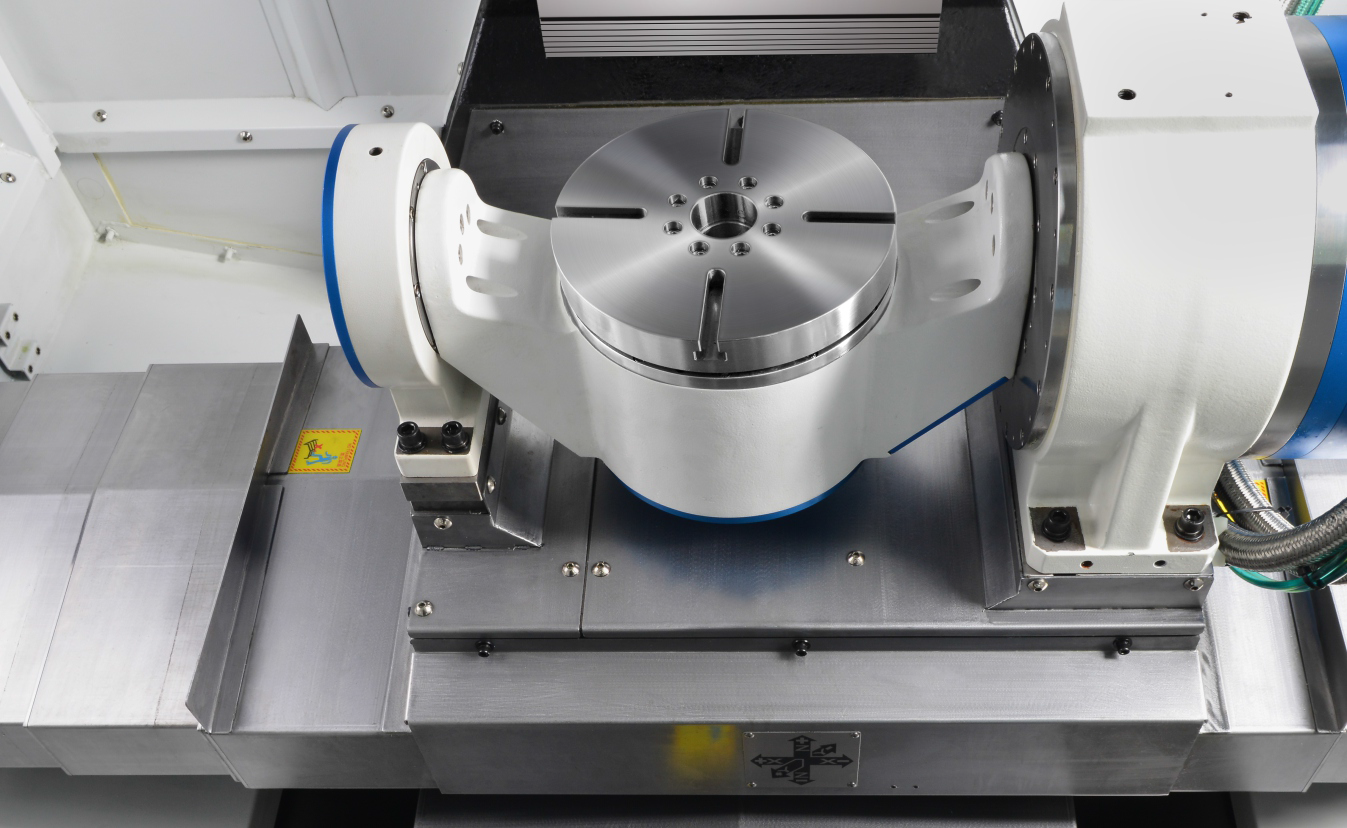

Table rotative haute vitesse

L'axe A/C utilise une table rotative à entraînement direct DD. La table rotative utilise un moteur couple pour entraîner directement la charge. Elle ne comporte aucun dispositif de réduction et possède une structure compacte. Elle permet un usinage à grande vitesse et à couple élevé, offrant une vitesse plus rapide et une précision supérieure ;
Angle de rotation de l'axe A/C de la table rotative : ±110 /360°, répondant aux besoins d'usinage de la plupart des pièces ; La vitesse maximale de l'axe A/C est de 200/250 tr/min, ce qui améliore considérablement l'efficacité d'usinage.

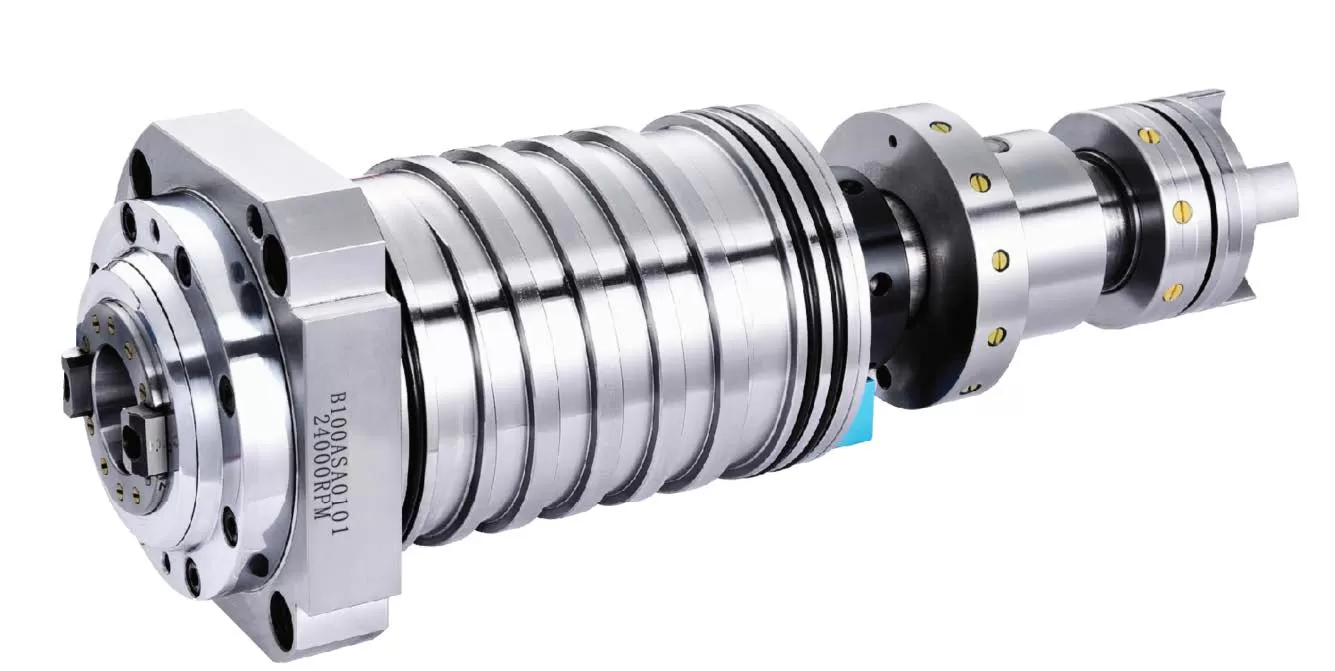

Broche à grande vitesse développée en interne

La broche de précision standard à accouplement direct à 24 000 tr/min développée par Taikan a été validée sur 90 000 unités, offrant une vitesse élevée et un temps de réponse rapide. Associée à des roulements à billes en céramique, elle prolonge considérablement la durée de vie de la broche.
Le moteur de la broche et la broche sont entraînés par accouplement direct, ce qui réduit les erreurs de taraudage à grande vitesse. La force de sortie élevée est pleinement exploitée pour un usinage rapide et efficace.

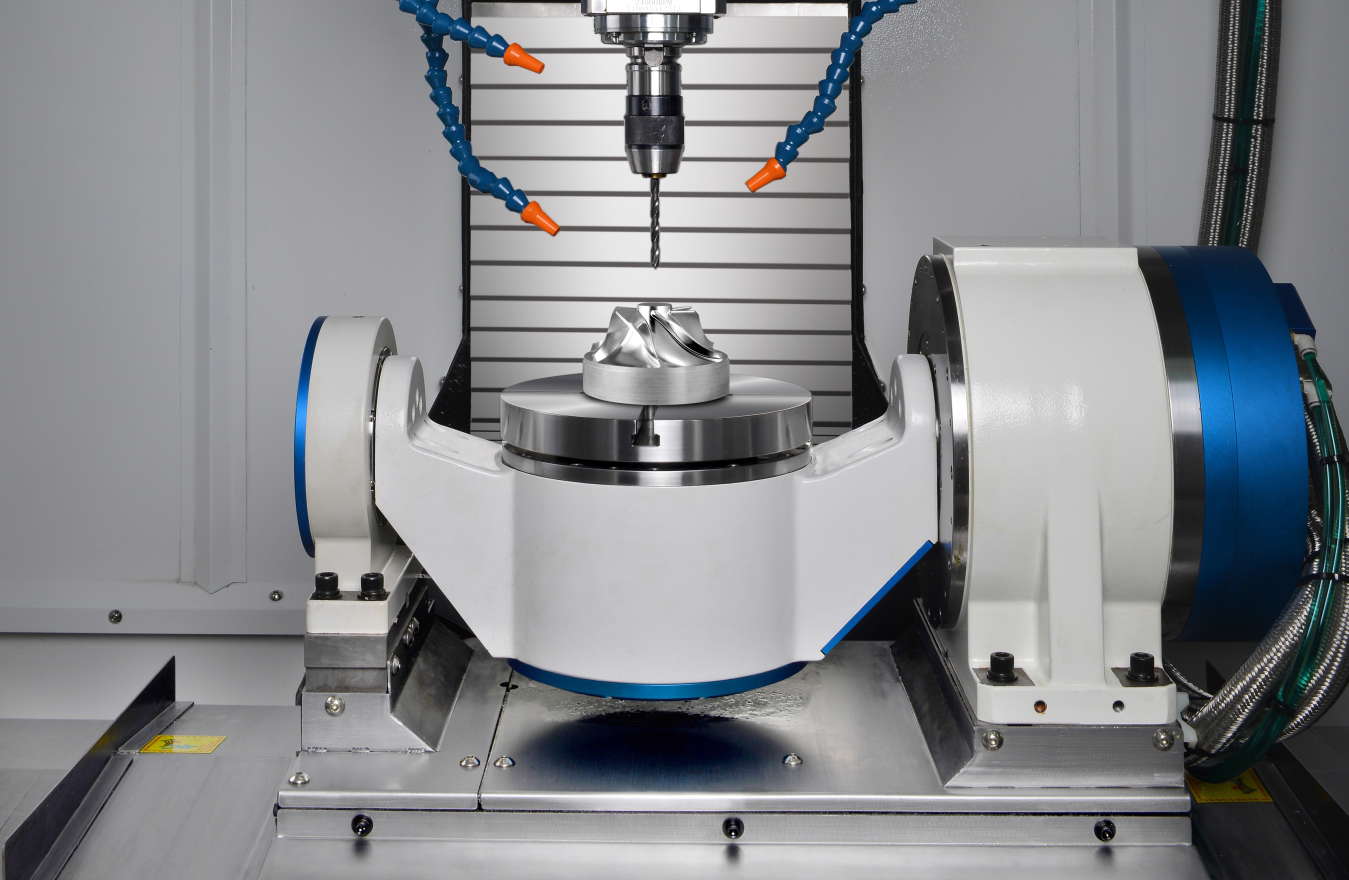

Conception modulaire

La machine-outil adopte une conception modulaire, permettant une sérialisation et une personnalisation en fonction de la demande du marché.
Le coût de personnalisation pour différents clients est plus faible.

Broche à grande vitesse développée en interne

Application du centre d'usinage HT-500U à 5 axes simultanés pour perçage et taraudage

Usinage simultané à cinq axes, bridage unique pour un usinage multi-face efficace. Usinage à grande vitesse et haute précision de surfaces courbes complexes et de cavités complexes. Économisez de l'espace, économique et pratique.

Exemple de pièce à usiner 1

Exemple de pièce 2

Exemple de pièce 3

Exemple de pièce 4

Exemple de pièce 5

Exemple de pièce n°6

Exemple de pièce 7

Spécifications du centre d'usinage à tarauder 5 axes HT-500U

NAME			UNIT	Spéc.	Remarques
Course Plage	Déplacement de la table (axe X)		mm	500
	Déplacement du chariot (axe Y)		mm	400
	Déplacement de la poupée mobile (axe Z)		mm	350
	Distance du nez de broche à la surface de la table		mm	60～410
	Distance du centre de la broche à la surface de montage du rail de guidage de la colonne		mm	474
Table rotative Table	Type d’entraînement		/	Table rotative à couple Double Dd
	RotativeTaille de la table		mm	Φ200
	Diamètre d’usinage max.		mm	Φ350
	Nombre de tables de travail en T - largeur		mm	4*12
	RotativeCapacité de charge de la table		kg	Verticale 35 / Horizontale 45
	Puissance nominale (A/C)		kW	3.29/0.975
	Angle d’inclinaison		°	±110
	Vitesse max. (A/C)		tr/min	250/250
	Couple nominal (A/C)		N.m	105/35.5
Broche	Puissance moteur (nominale/courte durée)		kW	3.7/5.5
	Couple moteur (nominal/courte durée)		N.m	11.6/17.4
	Vitesse du moteur de broche		tr/min	20-24000
	Diamètre de broche		mm	Φ100
	Cône de broche		/	BT30
Vitesse	Plage d’avance de coupe		mm/min	1-15000
Vitesse	Vitesse rapide des axes X/Y/Z		m/min	48/48/48
Accuracy	Précision de positionnement (X/Y/Z)		mm	0.006	GB/T18400.4 （Course totale）
	Répétabilité (X/Y/Z)		mm	0.004	GB/T18400.4 （Course totale）
	Précision de positionnement (A/C)		arcsec	±10
	Répétabilité (A/C)		arcsec	5
Outilmagasin	Capacité du magasin d’outils		T	21
	Poids max. de l’outil		kg	3
	Longueur max. de l’outil		mm	300
	Diamètre max. (plein/outil adjacent vide)		mm	Φ60/Φ80
Autres	Système CNC			HuazhongSystème 848D	Pack B
	Source d’air	Débit	L/min	≥200（ANR）
	Source d’air	Pression d’air	MPa	0.6-0.8
	Capacité de l’équipement		kVA	20
	Capacité max. du réservoir de liquide de refroidissement		L	145
	Dimensions de la machine		mm	170024202520	Correspondant aux axes XYZ
	Poids principal (approx.)		kg	3300

Les informations sur cette page sont uniquement à titre de référence. Les spécifications et les détails peuvent être modifiés en raison de mises à niveau ou d’améliorations du produit. Pour plus d’informations, veuillez nous contacter.
