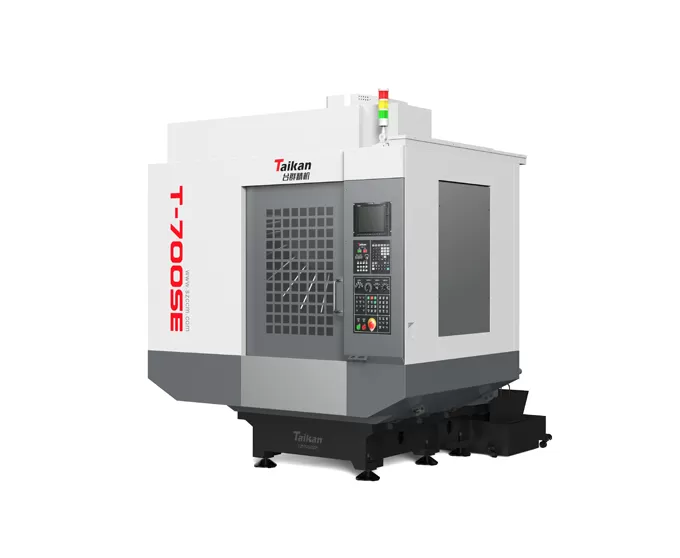

HT-700SE Centre d'usinage de moyeux de roue haute vitesse et haute efficacité

Course

Course de la table (axe X)

mm

700

Course du chariot (axe Y)

mm

400

Course de la poupée (axe Z)

mm

320

Distance du nez de broche à la surface de la table

mm

140-460

Distance du centre de la broche à la surface de guidage de la colonne

mm

445

Table

Dimensions de la table

mm

800*400

Charge max.

kg

250

Rainure en T (nombre de rainures - largeur de rainure * espacement)

mm

3-18*125

Broche

Puissance du moteur (nominale/courte durée)

kW

3.7/5.5

Couple du moteur (nominal/courte durée)

N.m

14.1/21

Vitesse du moteur de broche

rpm

20-20000

Cône de broche

/

BT30

Vitesse

Plage de vitesses d'avance de coupe

mm/min

1-15000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

48/48/48

Précision

Précision de positionnement (X/Y/Z)

mm

0.006

GB/T 18400.4（Course totale）

Répétabilité (X/Y/Z)

mm

0.004

Magasin d'outils

Capacité du magasin d'outils

pcs

21

Poids max. de l'outil

kg

3

Longueur max. de l'outil

mm

300

Diamètre max. de l'outil (plein / adjacent vide)

mm

Ф60/Ф80

Autres

Système CNC

Mitsubishi M80VB

Source d'air

Flow

L/min

≥200（ANR）

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

15

Capacité max. du réservoir de liquide de refroidissement

L

145

Dimensions de la machine

mm

2000*2480*2330

Correspondant aux axes X*Y*Z

Poids (approx.)

kg

2860
