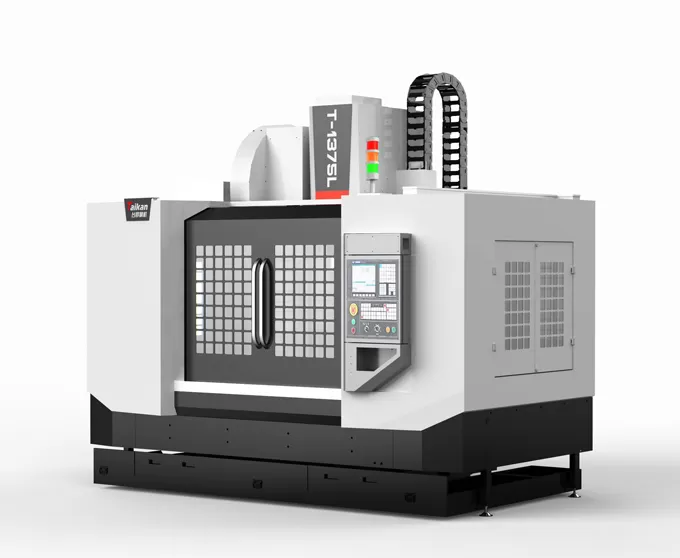

HT-1375L Centre d'usinage vertical haute vitesse et haute précision

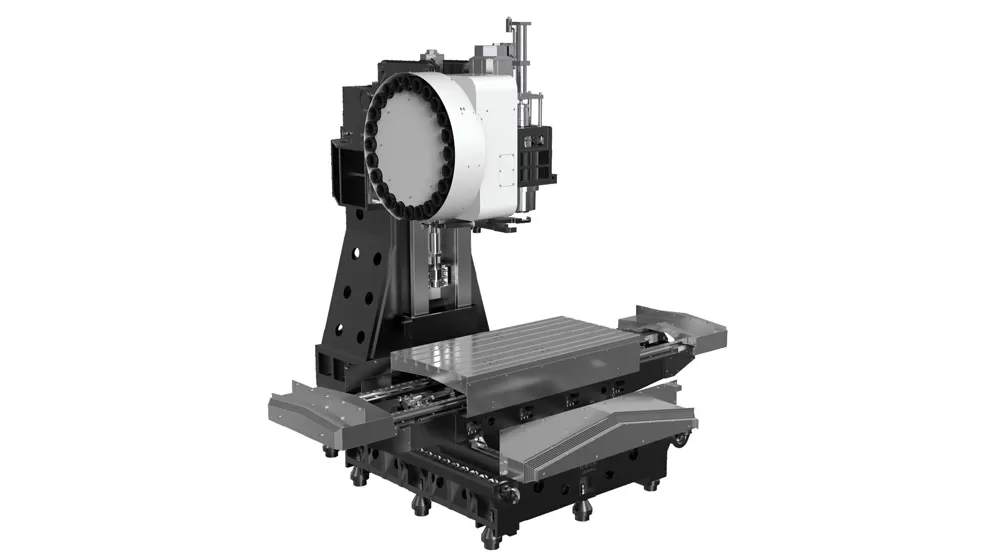

Structure à glissière transversale de type colonne: l'axe Y adopte une conception à quatre rails, offrant une excellente capacité de charge élevée et des performances d'usinage précises.

Composants en fonte à haute résistance: Les principales pièces de base sont fabriquées à partir de moulage au sable de résine et de fonte à haute résistance, garantissant une rigidité exceptionnelle et une stabilité de précision à long terme.

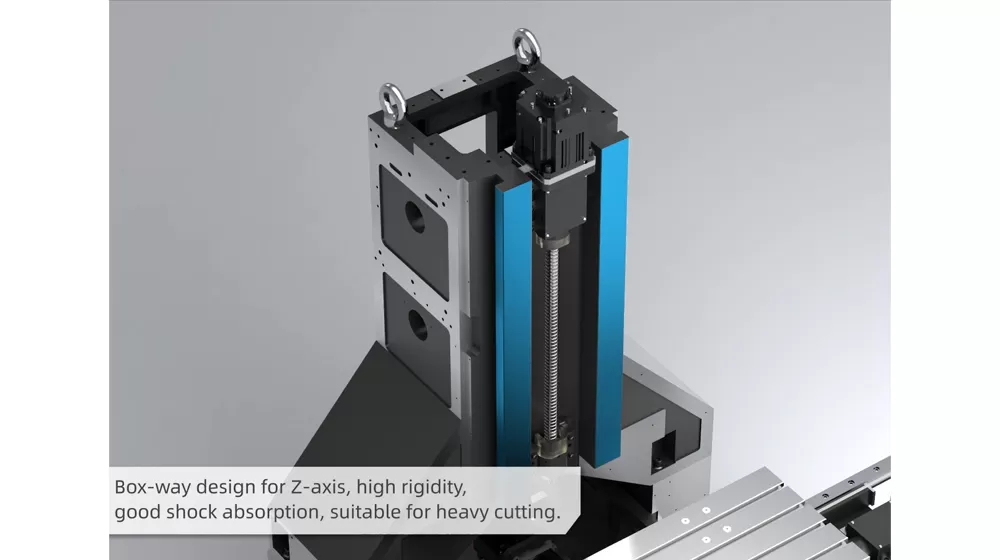

Rails à haute rigidité: les axes X/Y utilisent des rails linéaires, offrant un faible frottement et un faible bruit, tandis que l'axe Z utilise des rails rectangulaires durcis, capable de supporter de plus grandes forces de coupe avec une forte résistance aux vibrations.

Vis à billes pré-étirées: les vis à billes sont pré-étirées lors de l'installation, ce qui améliore encore la précision et la stabilité de la transmission, assurant un usinage de haute précision.

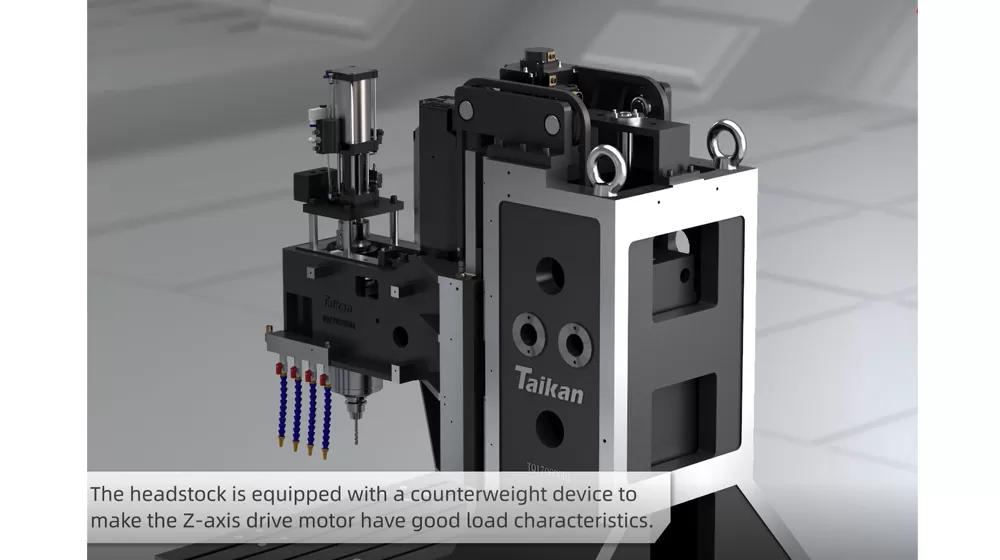

Dispositif d'équilibrage: le boîtier d'axe Z est équipé d'un dispositif d'équilibrage, assurant un mouvement fluide à haute vitesse et améliorant la stabilité et la précision de l'usinage.

Conception de contrepoids précise: le contrepoids correspond précisément au poids de la boîte de broche, optimisant les caractéristiques de charge du moteur d'entraînement de l'axe Z pour les meilleures performances d'usinage.

Broche à courroie: La machine est livrée de série avec une broche à courroie Taikan à haute vitesse BT50, avec une vitesse maximale de 6000 tr/min, améliorant considérablement l'efficacité de la coupe.

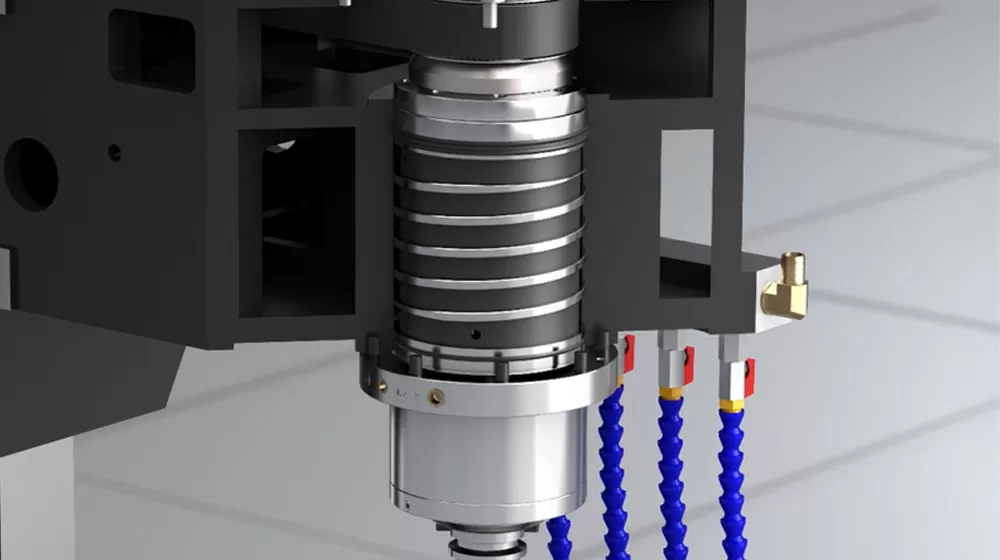

Protection de la broche: l'avant de la broche présente une conception labyrinthe et une protection contre les rideaux d'air, empêchant efficacement les fluides de coupe de pénétrer dans les roulements de broche, prolongeant la durée de vie et réduisant les coûts de maintenance.

Système de refroidissement à température constante: la broche est équipée d'un soufflage d'air central et d'un système de refroidissement automatique par eau, maintenant une température stable et réduisant la déformation thermique, assurant un usinage durable de haute précision.
