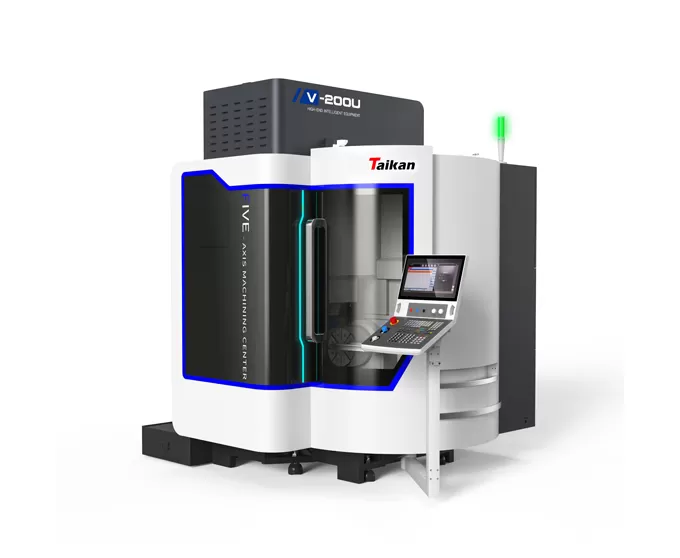

Name: HV-200U Centre d'usinage vertical 5 axes
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique V-200U centre d'usinage vertical à 5 axes

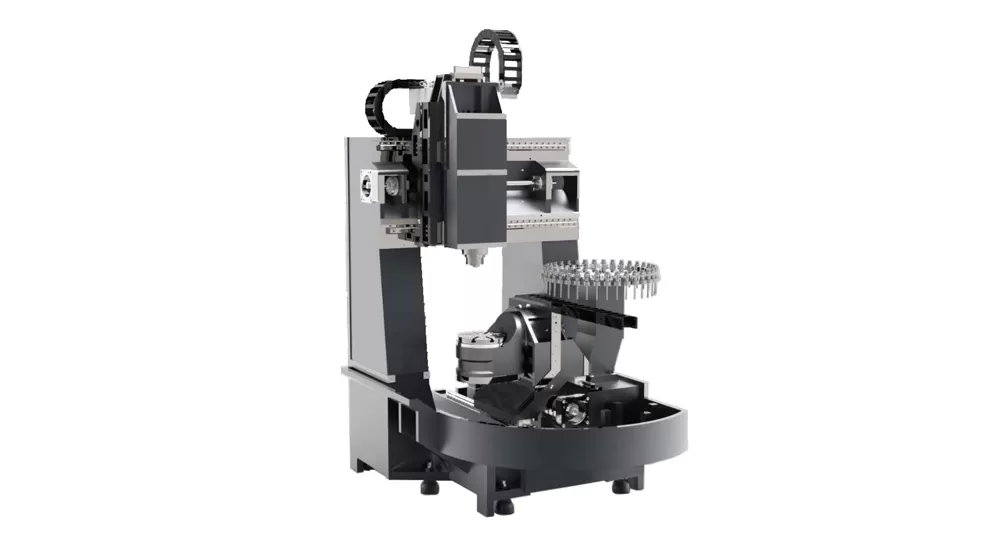

Structure à haute rigidité

Structure en forme de O de type portique à haute rigidité, matériau en fonte grise de haute qualité: offre une grande rigidité et stabilité, réduit la déformation et améliore la précision.
Disposition à pas des rails de guidage de la poutre, courte distance de la broche à la poutre: améliore la rigidité et améliore la précision d'usinage.
Table rotative à bras unique, distance minimisée entre le point d'entraînement de l'axe X et le point d'usinage: Réduit les vibrations, améliorant la précision et l'efficacité.

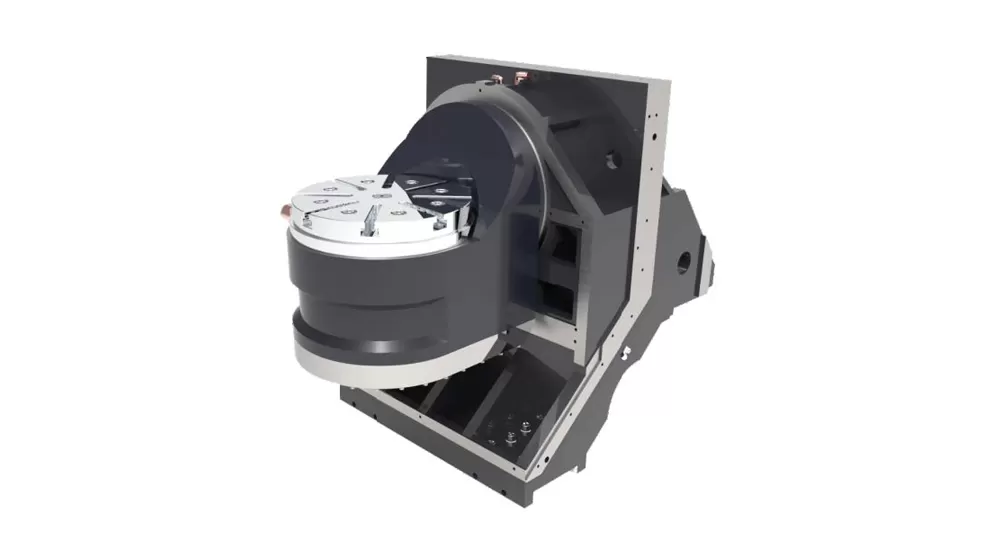

Table rotative à entraînement direct de haute précision

Moteurs à entraînement direct sans cadre à couple élevé: offrent une rigidité et une précision élevées, entraînant directement les axes B/C, réduisant ainsi les pertes mécaniques.
Structure compacte, rotor du moteur intégré au mécanisme rotatif: améliore la stabilité et la précision.
Le stator du moteur refroidi par liquide de refroidissement: assure la stabilité thermique, réduisant les erreurs de précision causées par les changements de température.
Vitesse maximale des axes B/C: 50r/min: répond aux exigences de l'usinage complexe et améliore l'efficacité.

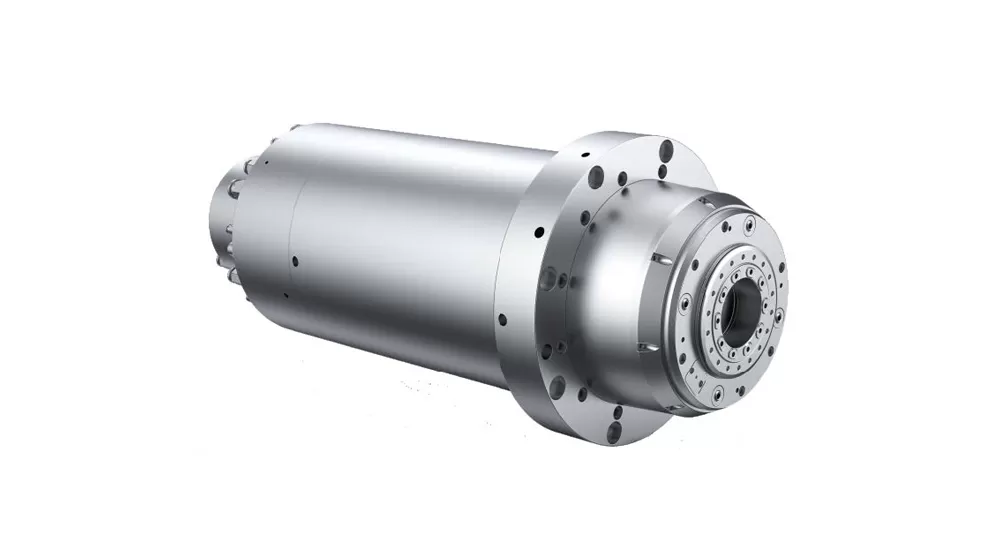

Broche motorisée à grande vitesse

Broche motorisée haute vitesse HSK E40
Vitesse maximale jusqu'à 30,000 tr/min.

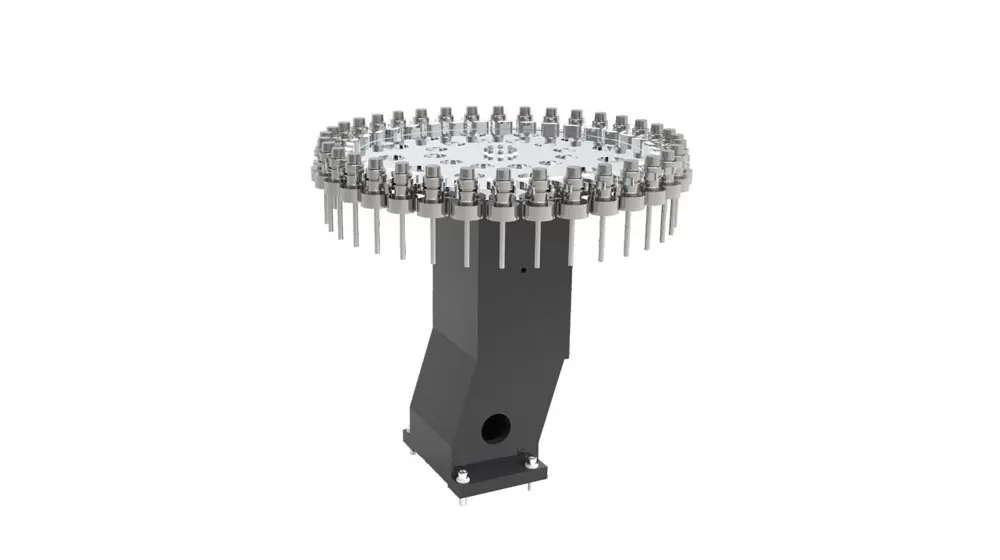

30-Outil Parapluie Magazine

Table rotative à entraînement direct de haute précision

Application V-200U centre d'usinage vertical à 5 axes

Largement utilisé dans le traitement des roues, des pièces automobiles, des moules de précision, des dispositifs médicaux et d'autres composants complexes.

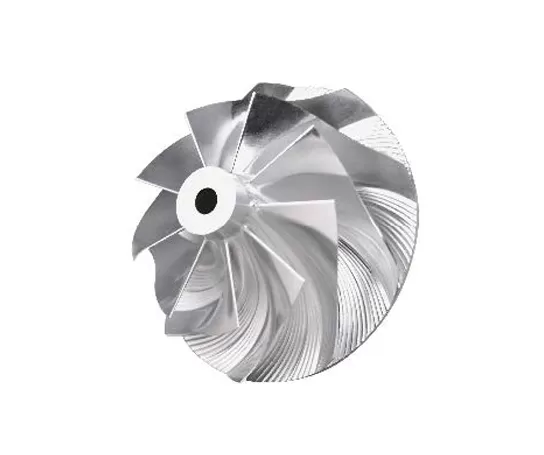

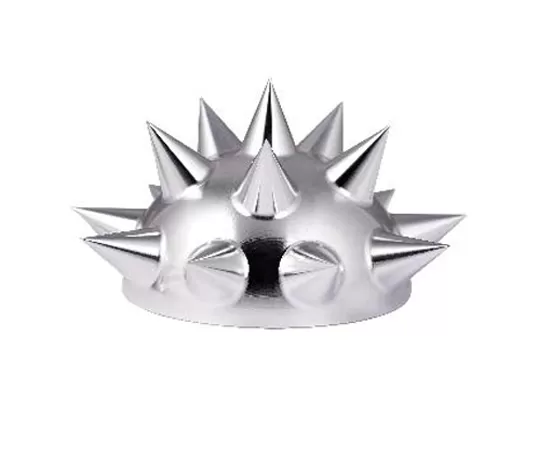

Exemple 1 Pièce

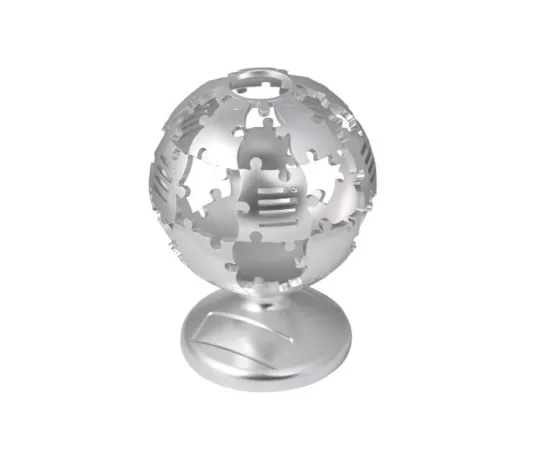

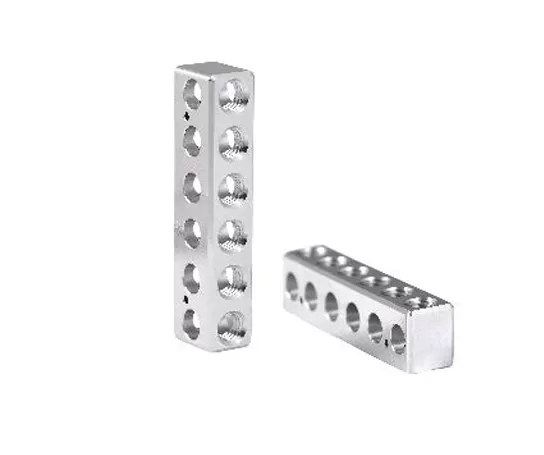

Exemple de pièce 2

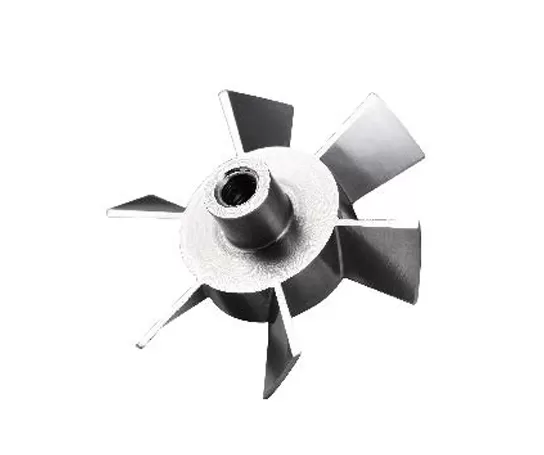

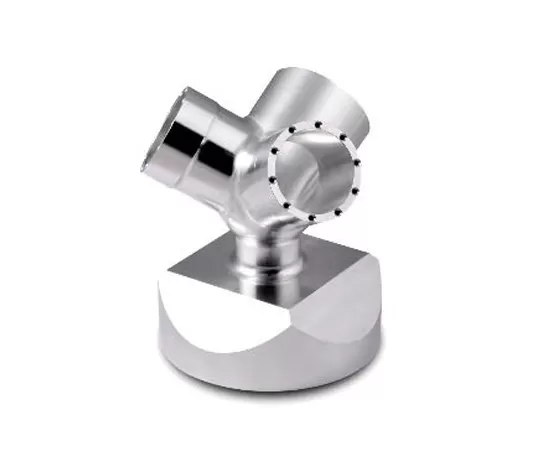

Exemple de pièce 3

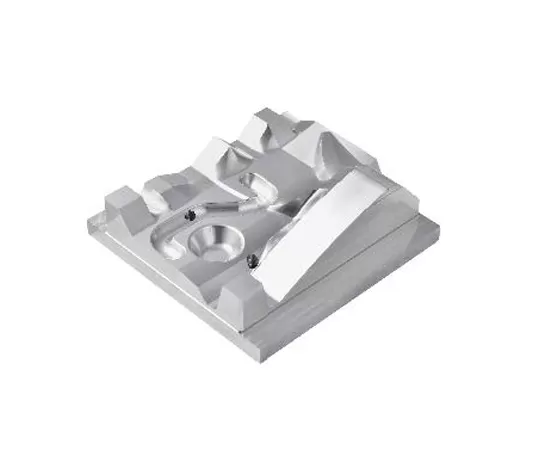

Exemple de pièce 4

Exemple de pièce 5

Exemple de pièce 6

Exemple de pièce 7

Vidéo du processus d'usinage CNC 5 axes Taikan HV‑200U

Spécifications du centre d'usinage vertical 5 axes HV-200U

Item		Unit	V-200U
Course	Course X/Y/Z	mm	500/280/300
	Plage de rotation de l'axe B	°	+30°~ -120°
	Plage de rotation de l'axe C	°	360°
	Distance du nez de broche à la surface de la table	mm	100-400
Table	Dimensions de la table	mm	Φ260
	Charge maximale	kg	30
	Rainure en T (nombre de rainures - largeur * écartement)	mm	8-14*45°(répartition uniforme)
Vitesse	Vitesse de déplacement rapide des axes X/Y/Z	mm/min	24000
Vitesse	Vitesse de rotation rapide des axes B/C	tr/min	50/50
Précision	Précision de positionnement des axes X/Y/Z	mm	0.006/0.006/0.006
	Précision de répétabilité des axes X/Y/Z	mm	0.004/0.004/0.004
	Précision de positionnement des axes B/C	sec	8/8
	Précision de répétabilité des axes B/C	sec	5/5
Broche	Puissance du moteur de broche (S1/S6)	kW	11/19
	Couple du moteur de broche (S1/S6)	Nm	5/8.7
	Vitesse de broche	tr/min	0~30000
	Spécifications du porte-outil	/	HSK E40
Magasin d'outils	Structure du magasin d'outils	/	Magasin d'outils de type parapluie
	Capacité du magasin d'outils	T	30
	Poids maximal de l'outil	kg	1.2
	Longueur maximale de l'outil	mm	150
	Diamètre maximal (plein / adjacent vide)	mm	φ40/φ60

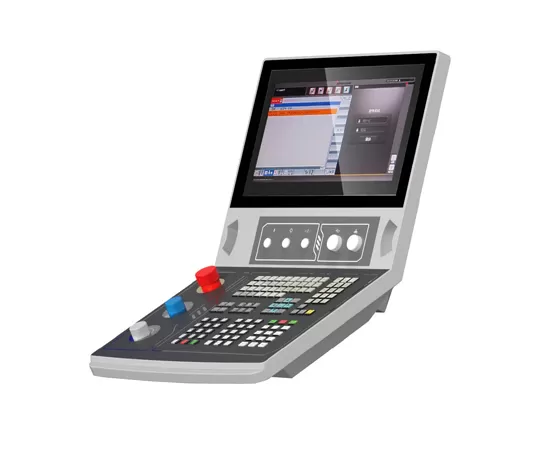

Autres	Système CNC	/	Siemens SINUMERIK ONE
	Pression d'air requise	MPa	0,6~0,8
	Capacité électrique totale	kW	32
	Dimensions de la machine (longueurlargeurhauteur)	mm	320040002700
	Poids de la machine (approx.)	KG	5500

Les informations sur cette page sont fournies à titre indicatif uniquement. Les spécifications et détails peuvent changer en raison d'améliorations ou de mises à niveau du produit. Pour plus d'informations, veuillez nous contacter.
