Centre d'usinage vertical vs. Centre d'usinage horizontal : Explication des principales différences

Un centre d'usinage vertical (VMC) et un centre d'usinage horizontal (HMC) sont deux types principaux de centres d'usinage CNC utilisés dans la fabrication moderne. La principale différence réside dans l'orientation de la broche : les VMC utilisent une broche montée verticalement, tandis que les HMC utilisent une broche horizontale.

Les centres d'usinage verticaux sont largement utilisés pour l'usinage de précision, la fabrication de moules et la production en petites et moyennes séries en raison de leur flexibilité, de leur coût réduit et de leur facilité de mise en œuvre. Les centres d'usinage horizontaux, quant à eux, sont conçus pour la production en grande série et l'usinage intensif, offrant une meilleure évacuation des copeaux, une durée de vie d'outil plus longue et un potentiel d'automatisation plus élevé.

Comprendre les différences entre les machines VMC et HMC aide les fabricants à choisir la solution d'usinage appropriée pour améliorer la productivité, la précision d'usinage et l'efficacité globale de la production.

Tableau comparatif VMC vs HMC

Différences clés entre les centres d'usinage verticaux et horizontaux

La différence la plus importante entre les centres d'usinage verticaux (VMC) et horizontaux (HMC) est l'orientation de la broche et les dynamiques d'usinage qui en résultent.

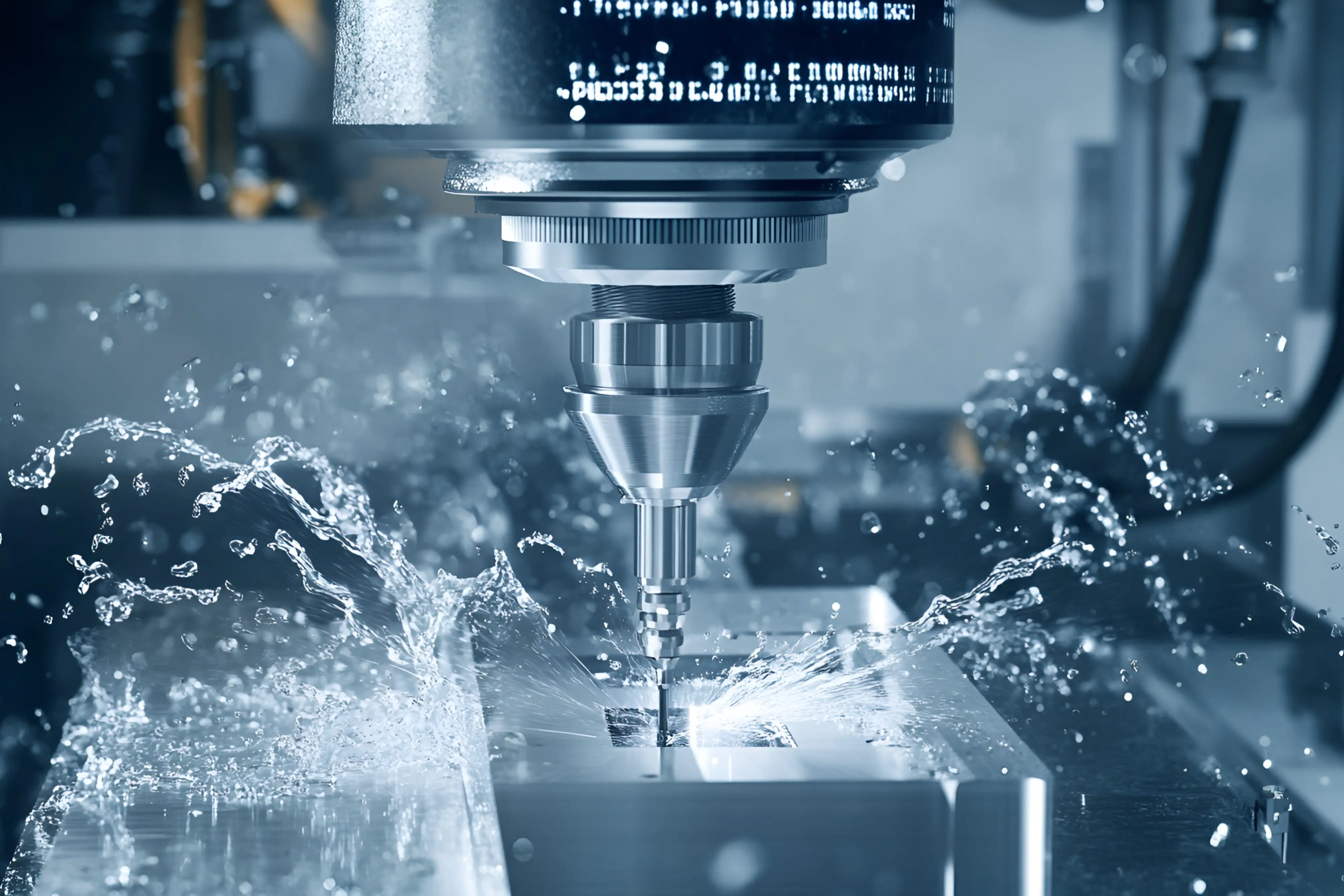

In a centre d'usinage vertical, la broche se déplace verticalement le long de l'axe Z, permettant aux opérateurs de voir clairement la zone de coupe. Cette visibilité simplifie la configuration et l'inspection, rendant les VMC très adaptés à l'usinage de précision et à la production de pièces complexes.

En revanche, les HMC positionnent la broche horizontalement. Cette conception permet aux copeaux de tomber hors de la zone de coupe, réduisant l'accumulation de copeaux et améliorant la stabilité d'usinage. En conséquence, les HMC offrent souvent une meilleure durée de vie d'outil et sont largement utilisés pour la fabrication en grande série.

Une autre différence structurelle est le système de bridage. Les VMC utilisent généralement des tables planes qui rendent le montage des fixations simple et flexible. Les HMC emploient souvent des porte-pièces à colonne qui permettent d'usiner plusieurs pièces en une seule configuration, améliorant ainsi l'efficacité de la production.

Avantages des centres d'usinage verticaux CNC

Les centres d'usinage verticaux CNC (VMC) sont largement utilisés dans la fabrication moderne en raison de leur flexibilité, de leur précision et de leur facilité d'utilisation. Leur conception à broche verticale offre une excellente visibilité et accessibilité, les rendant adaptés à l'usinage de composants complexes avec des tolérances serrées.

Principaux avantages des VMC

1. Excellente visibilité et configuration facile

L'orientation verticale de la broche permet aux opérateurs d'observer clairement la zone de coupe. Cela améliore l'efficacité de la configuration et facilite la surveillance des opérations d'usinage et l'ajustement des paramètres si nécessaire.

2. Idéal pour les pièces complexes et de précision

Les VMC sont bien adaptés à l'usinage de géométries complexes et de composants de précision. Des industries telles que l'aérospatiale, la fabrication de moules et l'électronique grand public font appel aux VMC pour un usinage de haute précision.

3. Usinage efficace des matériaux légers

Les centres d'usinage verticaux sont particulièrement performants lors de l'usinage de matériaux tels que l'aluminium, les plastiques et les alliages légers. Leurs vitesses de broche élevées permettent un usinage à grande vitesse efficace et une productivité améliorée.

4. Fonctionnement facile et production flexible

Les VMC modernes intègrent souvent des interfaces CNC conviviales et une intégration logicielle avancée. Cela simplifie la programmation, réduit le temps de formation des opérateurs et permet aux fabricants de s'adapter rapidement à différentes tâches de production. Par exemple, Taikan Machine propose plusieurs solutions VMC, notamment les séries S, H et M, conçues pour répondre à divers besoins d'usinage dans différentes industries.

Avantages des centres d'usinage horizontaux

Les centres d'usinage horizontaux (HMC) sont conçus pour un usinage à haute efficacité et intensif. Leur structure à broche horizontale améliore l'évacuation des copeaux et favorise un usinage stable pour les composants volumineux et la production en grande série.

Principaux avantages des HMC

1. Évacuation des copeaux supérieure

Comme la broche est positionnée horizontalement, les copeaux tombent naturellement hors de la zone de coupe. Cela empêche l'accumulation de copeaux, réduit l'usure de l'outil et améliore la stabilité de l'usinage.

2. Adapté aux pièces volumineuses et lourdes

Les HMC offrent un support structurel solide pour l'usinage de composants plus grands et plus lourds. La conception horizontale répartit plus efficacement les forces de coupe et réduit le risque de déformation de la pièce.

3. Productivité plus élevée en production de masse

Les centres d'usinage horizontaux sont couramment utilisés dans les environnements de fabrication en grande série tels que les industries automobile et énergétique. Leur efficacité contribue à maintenir un débit constant et une stabilité de production.

4. Capacités d'automatisation avancées

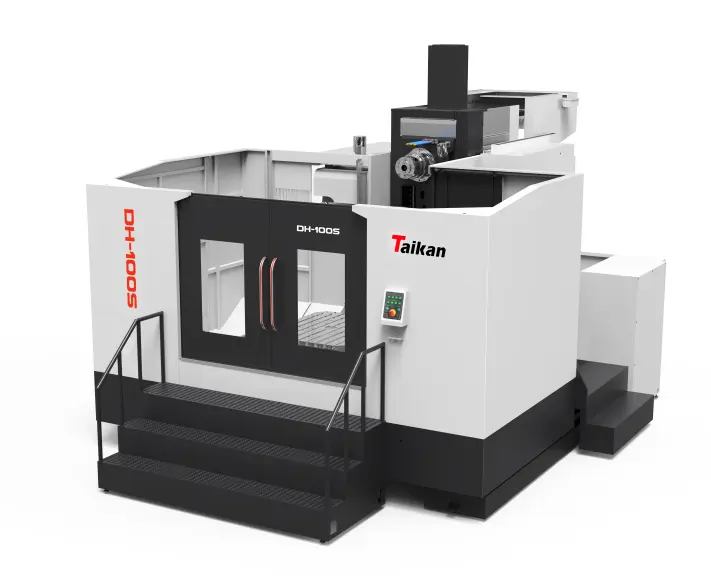

De nombreux HMC modernes sont équipés de changeurs de palettes et de systèmes de bridage automatisés, permettant un usinage sans surveillance et des cycles de production continus. Cela améliore considérablement la productivité et réduit les coûts de main-d'œuvre. Taikan’scentre d'usinage horizontalintègre des structures de machine rigides et des technologies d'automatisation avancées pour soutenir les applications industrielles exigeantes.

Quand choisir l'usinage vertical plutôt qu'horizontal

Le choix entre un centre d'usinage vertical (VMC) et un centre d'usinage horizontal (HMC) dépend principalement des exigences de production, des caractéristiques des pièces et des conditions de l'usine.

En général, les VMC sont privilégiés pour leur flexibilité et l'usinage de précision, tandis que les HMC conviennent mieux à la production en grande série et aux composants lourds.

Choisir le bon centre d'usinage peut augmenter la productivité, l'efficacité et la compétitivité.Taikan Machineassocie des technologies avancées, des équipements fiables et un accompagnement expert pour aider les fabricants à choisir la solution la plus adaptée, en équilibrant l'investissement initial et l'efficacité de production à long terme.

Prêt à optimiser votre production ?Contactez-nousaujourd'hui pour discuter de vos besoins d'usinage et trouver la solution idéale pour votre usine. Nos experts sont là pour vous fournir des conseils personnalisés et garantir que votre investissement apporte une valeur maximale.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
