Le guide ultime pour diagnostiquer et résoudre les blocages du bras ATC sur les centres d'usinage

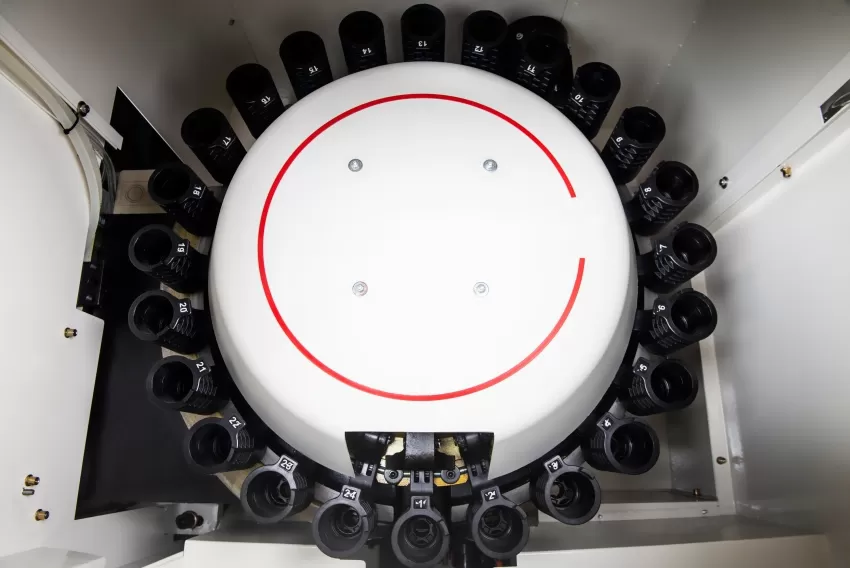

Dans le domaine de la fabrication de précision, le changeur d’outils automatique à bras (ATC) d’un centre d’usinage est un composant critique qui détermine directement l’efficacité d’usinage et la capacité de fonctionnement continu. Lorsqu’un « blocage de changement d’outil » (souvent appelé « collision de changement d’outil » ou « bras ATC bloqué ») se produit, non seulement cela interrompt le cycle de production, mais cela peut également causer des dommages irréversibles aux composants de précision tels que le cône de broche et le boîtier à came du bras ATC. Cet article fournit une analyse systématique des causes racines des blocages de bras ATC dans une perspective électromécanique et logicielle intégrée. Il présente également une procédure de dépannage standardisée et des stratégies de maintenance préventive pour aider les entreprises à améliorer l’efficacité globale des équipements.

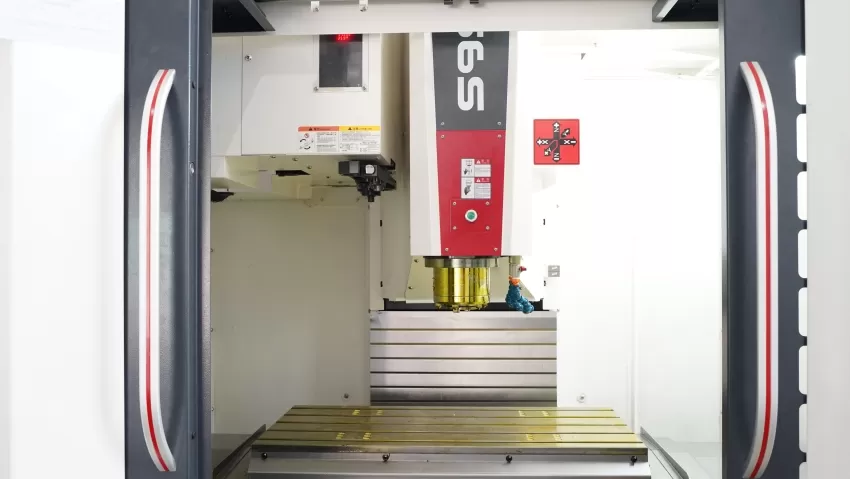

I. Mécanisme et analyse des causes profondes des pannes de blocage de changement d’outil

Un blocage de changement d’outil indique essentiellement une inadéquation de la position spatiale, de la séquence de mouvement ou des signaux d’état entre le bras ATC, la broche et le godet d’outil pendant le cycle de changement d’outil. Les causes peuvent être résumées en cinq catégories :

1. Facteurs environnementaux externes et coupure d’alimentation

Le système CNC dépend de signaux de commande et de sources d’alimentation continus et stables pendant l’exécution du programme macro de changement d’outil. Une panne de courant soudaine, une pression d’air comprimé tombant en dessous de la valeur nominale de l’équipement (généralement 0,5–0,7 MPa, selon les spécifications du fabricant) entraînant un dysfonctionnement du vérin de déblocage, ou une perte de pression hydraulique peuvent tous provoquer l’arrêt du bras ATC à mi-course pendant la phase de préhension ou de serrage, entraînant un blocage mécanique dans une position intermédiaire.

2. Intervention inappropriée de l’opérateur

Si l’opérateur appuie sur le bouton d’arrêt d’urgence (E-STOP) ou de réinitialisation (RESET) pendant qu’un cycle de changement d’outil est en cours, cela interrompt les commandes de contrôle de séquence émises par le contrôleur programmable de machine (PMC). À ce moment, le moteur du bras ATC s’arrête, mais des composants comme les électrovannes et la position angulaire du bras ATC restent dans un état intermédiaire, empêchant le système de récupérer automatiquement.

3. Interférence mécanique et déformation

L’ajustement de précision entre la surface courbe du bras ATC et la rainure en V du porte-outil est extrêmement élevé. Une collision machine pendant l’usinage, ou un outil qui n’est pas complètement inséré dans le godet d’outil et qui provoque l’impact du bras ATC sur le porte-outil pendant la rotation, peut entraîner une déformation du bras ATC, un desserrage du mécanisme de liaison, ou des dommages aux roulements à rouleaux à l’intérieur du boîtier à came. Ces problèmes entraînent un blocage mécanique.

4. Problèmes électriques et écarts de réglage des paramètres

La position de changement d’outil est déterminée par une combinaison de détecteurs de proximité (par ex., position d’origine du bras ATC, position de frein, position de préhension) et de la logique PMC ou des paramètres d’asservissement ATC. Des erreurs peuvent survenir si la position absolue est perdue en raison d’une faible tension de la batterie, si le décalage de position de changement d’outil est modifié en raison d’erreurs opérationnelles, ou si un capteur (détecteur de proximité) fonctionne mal en raison de la contamination par l’huile ou les copeaux. Dans de tels cas, le système déclenche une alarme et abandonne le cycle de changement d’outil parce qu’il ne reçoit pas le signal de position correct.

Note :Les numéros de paramètres spécifiques et les méthodes de réglage pour les positions de changement d’outil varient selon le fabricant de l’équipement (par ex., Fanuc, Mitsubishi, Siemens) et le type d’entraînement ATC (hydraulique, asservi). La maintenance sur site doit toujours se référer au « Réglage de la position de changement d’outil » ou à la « Liste des paramètres ATC » dans le manuel de l’équipement.

5. Usure mécanique et défaillance par fatigue

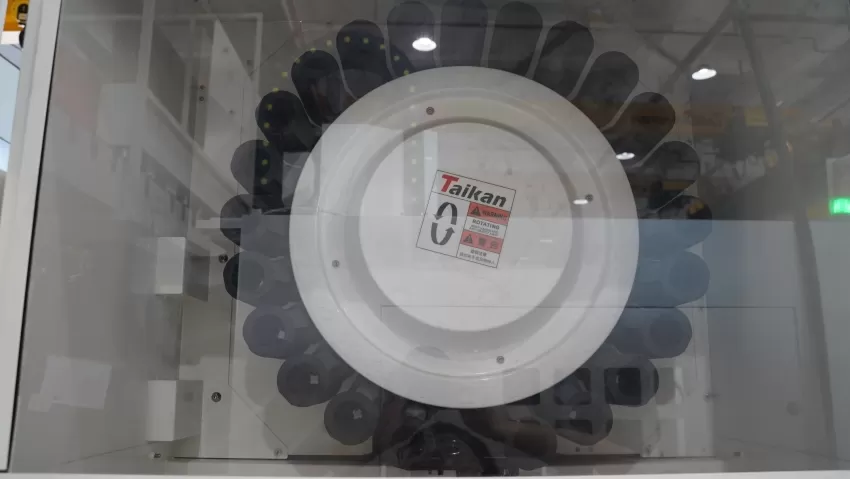

Sur de longues périodes de changements d’outils à haute fréquence, des composants tels que les surfaces de came à l’intérieur du boîtier à came ATC, les goupilles de la chaîne du godet d’outil et le mécanisme de serrage d’outil sur le bras ATC peuvent s’user. Lorsque l’usure dépasse les limites de tolérance, la répétabilité du mouvement de changement d’outil se dégrade, augmentant considérablement la probabilité de problèmes tels qu’une mauvaise préhension de l’outil ou une chute d’outil, ce qui peut entraîner des blocages.

II. Procédure de dépannage standardisée

Lorsqu’un blocage de changement d’outil se produit, suivez une procédure standardisée : « Arrêt d’urgence et isolation des énergies → Confirmation de l’état → Retour manuel → Vérification des signaux. » Évitez toute action forcée ou brutale.

1. Arrêt d’urgence et isolation des énergies

Appuyez immédiatement sur le bouton d’arrêt d’urgence pour désactiver les validations des servomoteurs. Si des sources d’énergie pneumatique ou hydraulique sont présentes, fermez les vannes d’arrêt correspondantes pour éviter tout mouvement inattenduMachine VMCpendant les opérations manuelles. Le système est maintenant dans un état de sécurité verrouillé.

2. Observation des défauts et diagnostic

Accédez à l’écran de diagnostic des signaux PMC et enregistrez le code d’alarme actuel et les paramètres de diagnostic (par ex., signaux F ou signaux G). Portez une attention particulière aux points suivants :

• Le bras ATC est-il en position horizontale (position de préhension) ou en position verticale (position d’origine) ?

• Le contacteur de déblocage de la broche a-t-il été déclenché ?

• Le godet d’outil est-il complètement incliné vers le bas (en position prête) ?

Ces informations aident à déterminer si le blocage s’est produit pendant la phase de « préhension », de « serrage » ou de « retour à l’origine » du cycle de changement d’outil.

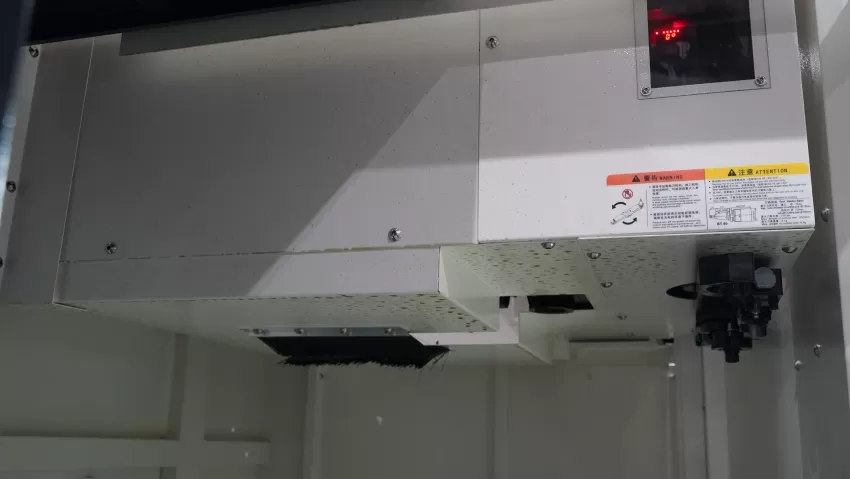

3. Repositionnement manuel du bras ATC (méthode de réinitialisation électrique)

Pour les bras ATC entraînés par servomoteur, essayez d’abord la fonction intégrée au système de « Réinitialisation manuelle du bras ATC » (généralement activée via un commutateur PMC ou un code M). Si cette fonction n’est pas disponible, suivez la procédure manuelle :

• Préparation :Accédez au panneau de commande hydraulique ou pneumatique de la machine. Utilisez la vanne de commande manuelle (ou utilisez une clé Allen pour actionner manuellement le tiroir de l’électrovanne) pour forcer le déblocage de la broche, en s’assurant que le bras ATC n’est pas maintenu par le cône de broche.

• Fonctionnement de l’arbre moteur :Localisez l’entraînement carré (ou la fente) à l’arrière du moteur du bras ATC. Utilisez la clé spécialisée appropriée pour le faire tourner.lentement et régulièrementLe sens de rotation doit suivre le sens de retour mécanique du bras ATC (généralement dans le sens horaire ou antihoraire ; reportez-vous au manuel de l’équipement). Si vous rencontrez une augmentation soudaine de la résistance, arrêtez-vous immédiatement et inspectez le boîtier à came pour détecter la présence de corps étrangers.

• Retrait de l’outil :Après avoir fait tourner manuellement le bras ATC pour le dégager du cône de broche ou du godet d’outil, examinez la structure du préhenseur du bras ATC. Pour les bras avec un mécanisme de serrage à ressort, soulevez délicatement le clip à ressort du préhenseur à l’aide d’un tournevis plat, ou desserrez la vis de blocage sur le bras pour relâcher la force de serrage sur le goujon du porte-outil. Tout en faisant cela, soutenez l’outil d’une main et retirez-le soigneusement de l’autre pour éviter qu’il ne tombe et n’endommage la table de travail ou le carter de la machine.

4. Prise d’origine et vérification de la précision

Une fois que le bras ATC est ramené manuellement à sa position d’origine (généralement verticale), relâchez le bouton d’arrêt d’urgence. En mode MDI, exécutez les codes M pour ramener le godet d’outil dans le magasin et pour ramener le bras ATC à sa position d’origine. Confirmez que tous les voyants d’état sont normaux. Ensuite, effectuez un essai de changement d’outil à vide (sans outil réel dans le bras) pour observer la fluidité du mouvement et écouter tout bruit anormal. Si la position de changement d’outil semble incorrecte, ré-étalonnez la position de changement à l’aide de l’interface de paramètres spécifiée par le constructeur de la machine-outil.

Si les étapes ci-dessus ne résolvent pas le problème, ou si vous observez des bruits anormaux graves provenant du boîtier à came, une déformation significative du bras ATC, ou des dommages au cône de broche, arrêtez-vous immédiatement et contactez l’ingénieur de service du fabricant de l’équipement pour une réparation professionnelle.

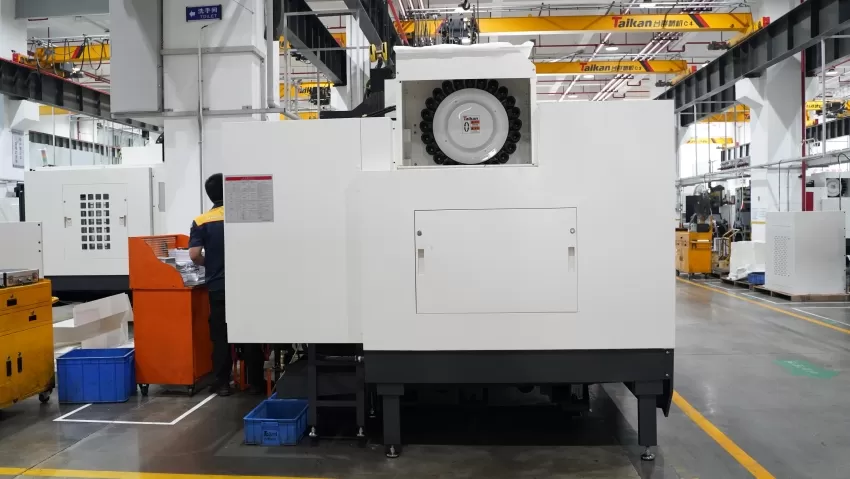

III. Stratégies systématiques de prévention et de maintenance

Pour réduire fondamentalement l’apparition de blocages de changement d’outil, il est recommandé d’établir un système de maintenance prédictive (PdM) basé sur la surveillance des données :

1. Étalonnage périodique des composants clés

Étalonnez la concentricité entre le bras ATC et le cône de broche tous les trimestres à l’aide d’un comparateur à cadran. Pour les magasins d’outils utilisant un système de positionnement à trois points, assurez-vous que la répétabilité du godet d’outil à la position de changement est de ±0,05 mm. Inspectez régulièrement le circuit de lubrification du boîtier à came pour vous assurer que la graisse (par ex., graisse au lithium) atteint les surfaces de came afin de minimiser les frottements et l’usure.

2. Gestion de la sauvegarde du système électrique et des paramètres

Sauvegardez régulièrement les paramètres CNC, les programmes PMC et les programmes macro via carte CF ou Ethernet. Ceci est particulièrement critique pour les variables macro liées au changement d’outil (par ex., série #1000) et les paramètres d’asservissement ATC afin d’éviter les erreurs de position causées par la perte de paramètres.

3. Normes opérationnelles et surveillance des signaux

Renforcez la formation des opérateurs, en insistant sur le fait que les boutons d’arrêt d’urgence ou de réinitialisation ne doivent jamais être enfoncés pendant un cycle de changement d’outil, en particulier lorsque le bras ATC est en mouvement. Envisagez d’ajouter une logique de « prévention d’interruption du cycle de changement d’outil » au programme en langage Ladder. Utilisez les fonctions de diagnostic de forme d’onde du système CNC pour surveiller périodiquement les temps de réponse des signaux critiques tels que le déblocage de broche et le mouvement du bras ATC, ce qui vous permet de prédire la dégradation des performances des électrovannes ou des détecteurs de proximité.

4. Gestion de la propreté de la source d’alimentation

Assurez la fonctionnalité de l’unité Filtre-Régulateur-Lubrificateur (F.R.L.) dans le système d’alimentation en air. Maintenez une pression stable dans la plage nominale (généralement 0,5–0,7 MPa, conformez-vous strictement aux spécifications de l’équipement). Purgez régulièrement le condensat du réservoir d’air. Une pression d’air insuffisante est une cause principale de déblocage de broche incomplet, d’inclinaison lente du godet d’outil, ou d’incapacité à localiser le bras ATC. Cela doit être un point clé des inspections quotidiennes.

Conclusion

La stabilité du changeur d’outils automatique à bras est un indicateur principal de la fiabilité d’un centre d’usinage. Face à un défaut de blocage de changement d’outil, l’emploi de méthodes de dépannage scientifiques et rigoureuses, combinées à un étalonnage régulier de la précision et à la surveillance de l’état, peut réduire efficacement le temps moyen de réparation et prolonger la durée de vie de l’équipement. En établissant des normes d’exploitation robustes et un système de maintenance complet, les fabricants peuvent améliorer considérablement les capacités de fonctionnement continu de leurs lignes de production automatisées, fournissant une base solide pour une fabrication intelligente de haute précision et de haute efficacité.
