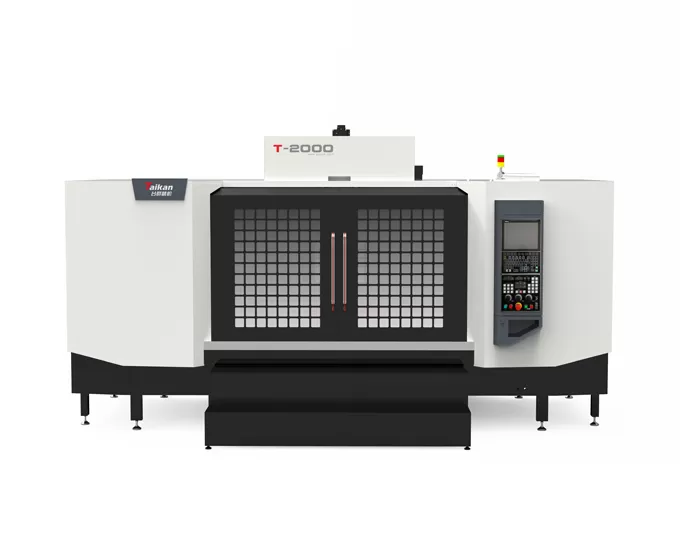

HT-2000 Centre d'usinage de perçage et fraisage à grande vitesse et haute précision

Course

Course de la table (axe X)

mm

2000

Course du chariot transversal (axe Y)

mm

650

Course de la tête de broche (axe Z)

mm

475

Distance du nez de broche à la surface de la table

mm

100-575

Distance du centre de la broche à la surface de guidage de la colonne

mm

707

Table

Dimensions de la table

mm

2000*650

Charge max.

kg

600

Rainure en T (nombre de rainures - largeur de rainure * entraxe)

mm

5-18*125

Broche

Puissance du moteur (nominale/courte durée)

kW

3.7/5.5

Couple moteur (nominal/courte durée)

N.m

14.1/21.0

Vitesse du moteur de broche

rpm

20-20000

Cône de broche

/

BT30

Vitesse

Plage de vitesse d'avance de coupe

mm/min

1-15000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

27/36/36

Précision

Précision de positionnement (X/Y/Z)

mm

0.015

GB/T 18400.4 (Course complète)

Répétabilité (X/Y/Z)

mm

0.008

Magasin d'outils

Capacité de stockage d'outils

pcs

21

Poids max. d'outil

kg

3

Longueur max. d'outil

mm

200

Diamètre max. d'outil (plein / positions adjacentes vides)

mm

Ф60/Ф80

Autres

Système CNC

/

Mitsubishi M80VB

Source d'air

Flow

L/min

≥200 (ANR)

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

20

Capacité max. du réservoir de liquide de refroidissement

L

400

Dimensions de la machine

mm

4800*3900 (y compris les marches 700)*2560

Correspondant aux axes X*Y*Z

Poids (approx.)

kg

7850
