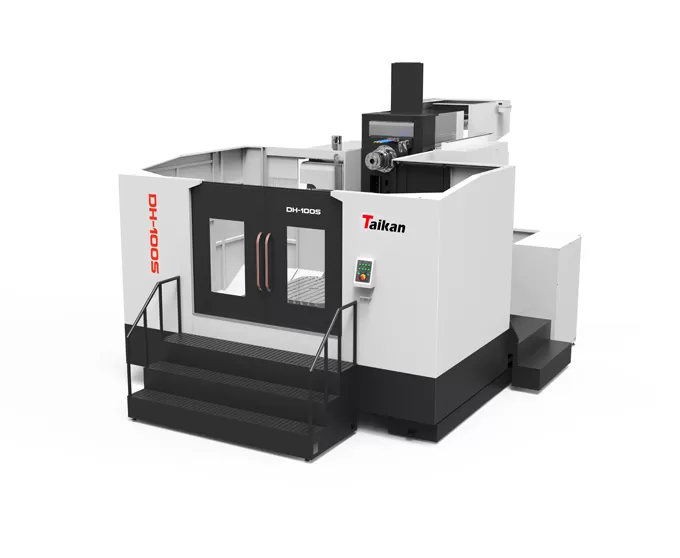

Centre d'usinage horizontal HDH-100S

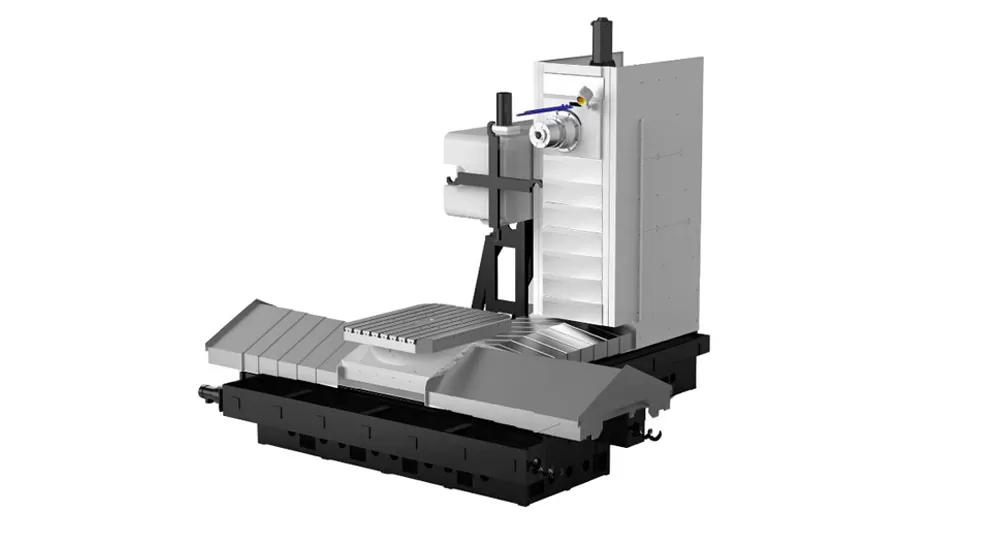

La structure en forme de T avec mouvement de colonne d'axe Z offre à la table rotative un espace de rotation exceptionnellement grand. Avec un diamètre de rotation maximum de φ 2000mm, il gère facilement l'usinage de la plupart des composants de type boîte.

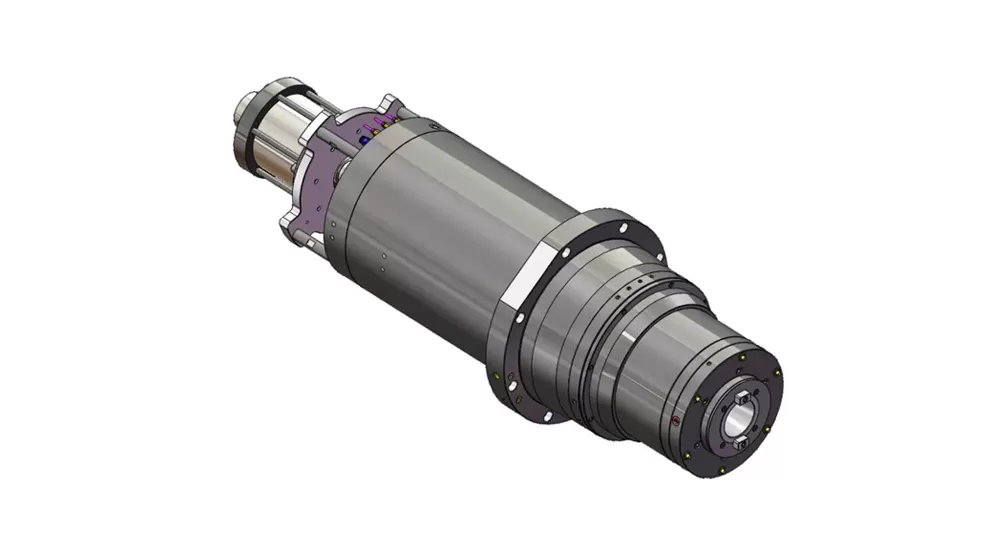

• Équipé d'une broche électrique BT50 haute puissance, avec une commutation automatique à double enroulement, capable de répondre à différentes exigences en matière de vitesse élevée et de couple élevé. La broche offre une vitesse élevée, une précision élevée et des performances à faible bruit.

• Le système de refroidissement à température contrôlée standard réduit efficacement la température de la broche, empêchant la déformation thermique et maintenant une précision d'usinage stable pendant les opérations prolongées.

• De plus, diverses options de broche sont disponibles pour gérer différentes conditions de fonctionnement, garantissant des performances efficaces et stables dans divers environnements de production.

• Le système utilise des broches de positionnement conique de haute précision combinées à un mécanisme de verrouillage de suralimentation hydraulique pour garantir que la table de travail est fermement serrée, en maintenant la stabilité et les performances sans vibration pendant l'usinage.

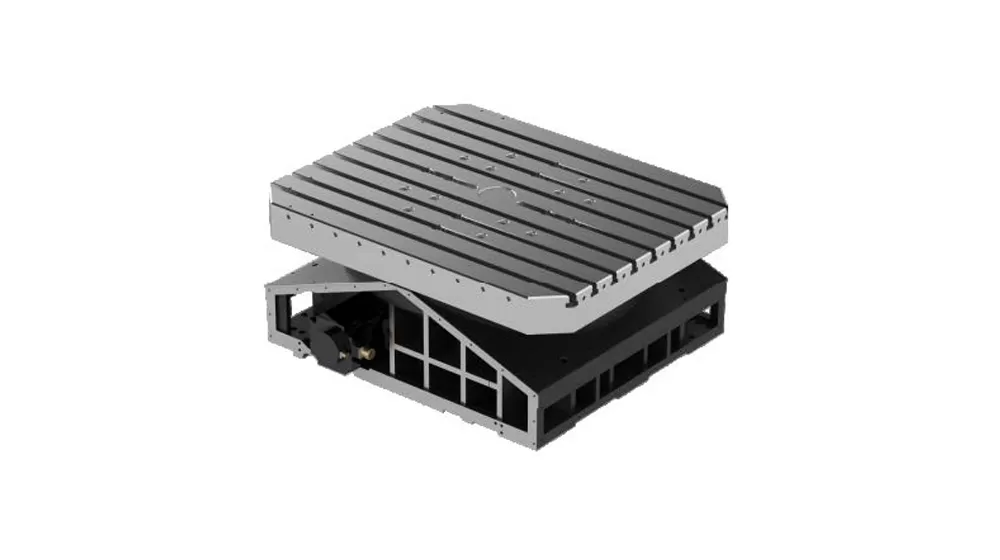

• La table rotative CNC de type came présente une surface d'entraînement à vitesse constante d'une came incurvée et une transmission de contact roulant préchargée avec des roulements à aiguilles sur la tourelle, offrant une haute précision, une vitesse élevée, un contrecoup nul, et la capacité de gérer de lourdes charges.

• De plus, une table rotative à entraînement direct de haute précision est disponible en option, équipée d'un moteur à entraînement direct sans cadre à couple élevé, de roulements de table rotatifs dédiés de haute précision de grand diamètre. et un réseau circulaire Renishaw pour une précision et une stabilité accrues.
