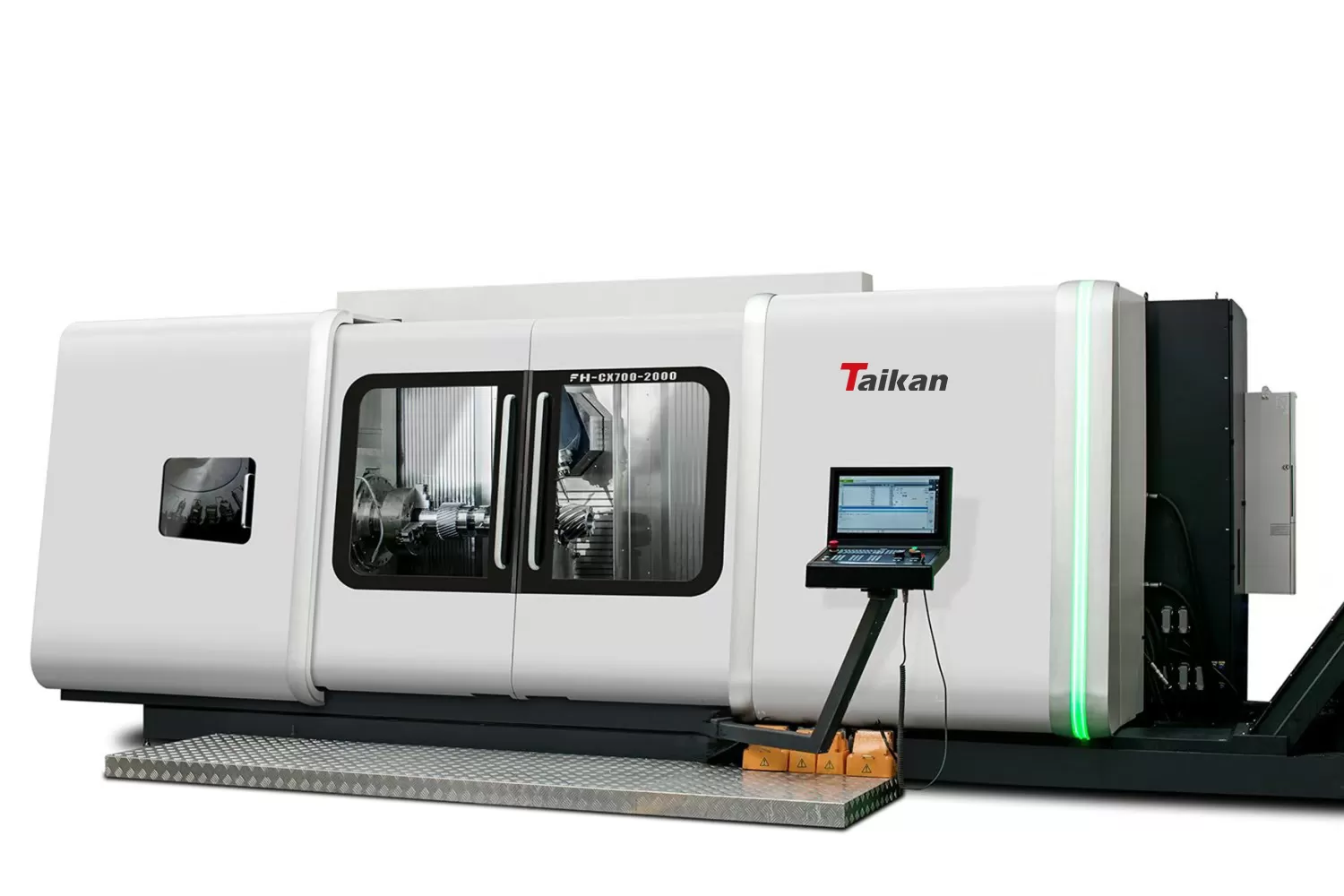

CX700-2000 Centre de tournage-fraisage simultané à 7 axes et 5 axes — Un seul montage, des possibilités infinies.

Obtenez une précision inégalée avec leCX700-2000—un centre de tournage-fraisage conçu pour gérer le fraisage, le perçage, le tournage et l'usinage complexe de contours en 5 axes en un seul serrage. Idéal pour les rotors aérospatiaux, les hélices de navires, les vilebrequins, les roues à aubes et autres composants de grande valeur.

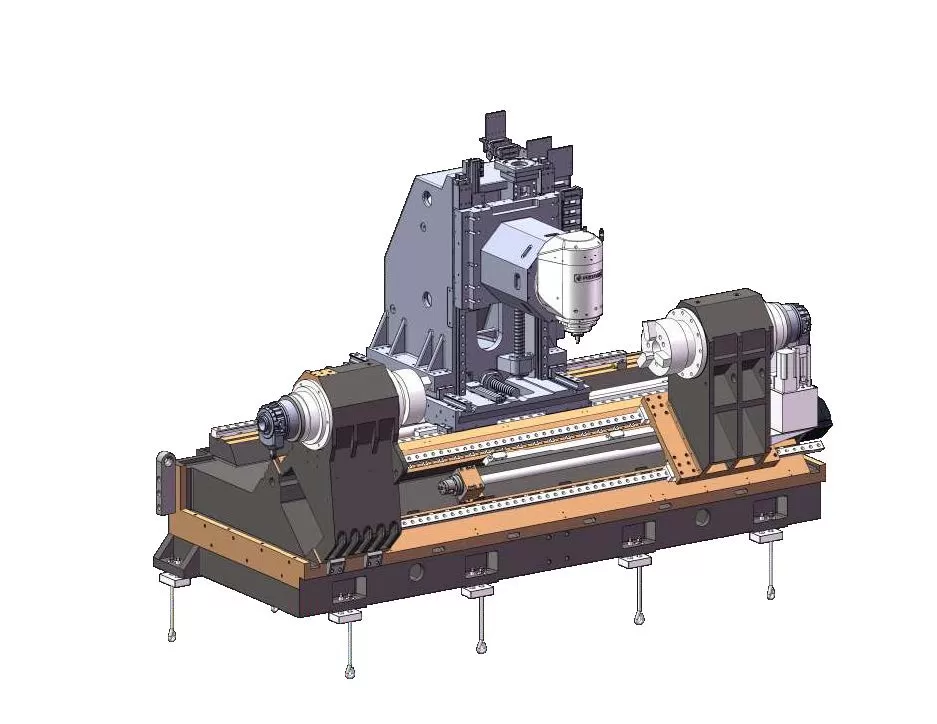

Intégrité Structurelle Supérieure

La base de la machine est en béton minéral, tandis que les pièces mobiles sont fabriquées en fonte Meehanite de première qualité—stabilisée par revenu et vieillissement naturel pour une stabilité et une résistance aux vibrations exceptionnelles.

Conception à Colonne Mobile pour l'Usinage de Grandes Pièces

Avec un diamètre de tournage allant jusqu'à630 mmet une course en Y de400 mm, la machine prend en charge les opérations excentriques et décentrées. Une contre-broche standard permet un usinage complet sur 6 faces et un fraisage libreforme réel en 5 axes.

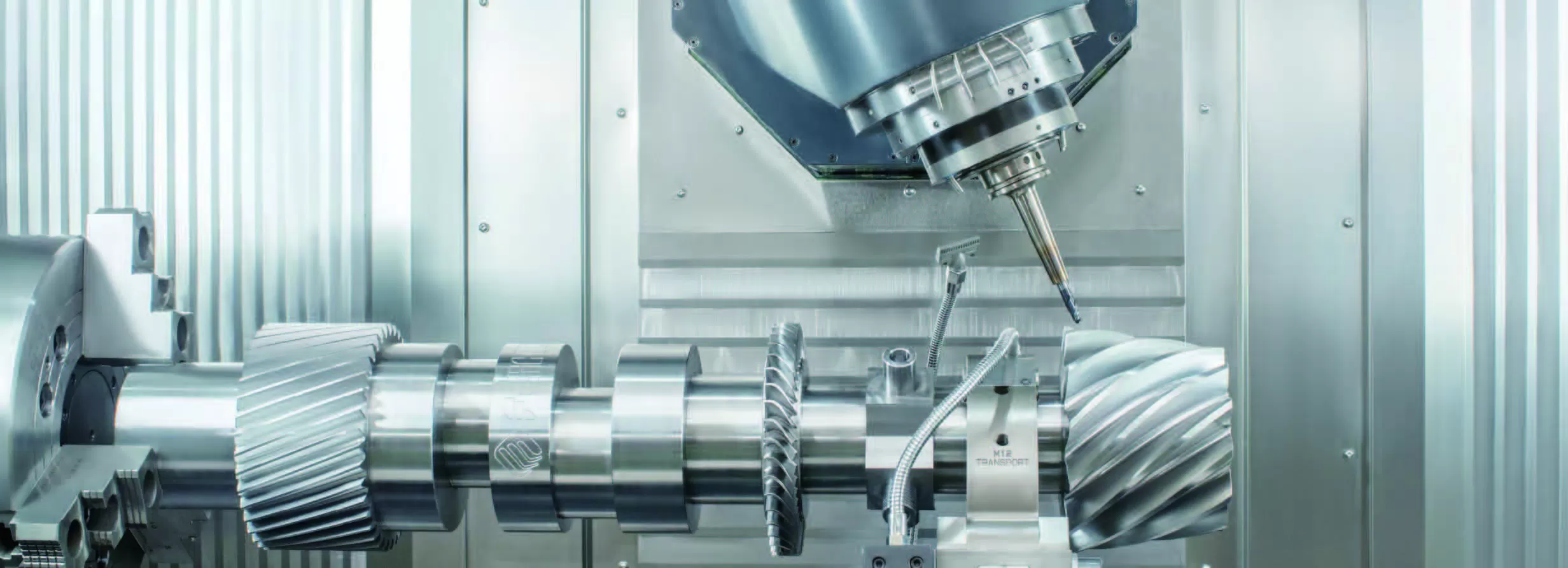

Tournage et Fraisage à Couple Élevé

Une broche électrique Kessler(12 500 tr/min, 54 kW, 210 Nm)offre une précision de fraisage extrême, soutenue par un refroidissement externe pour des performances thermiques constantes.

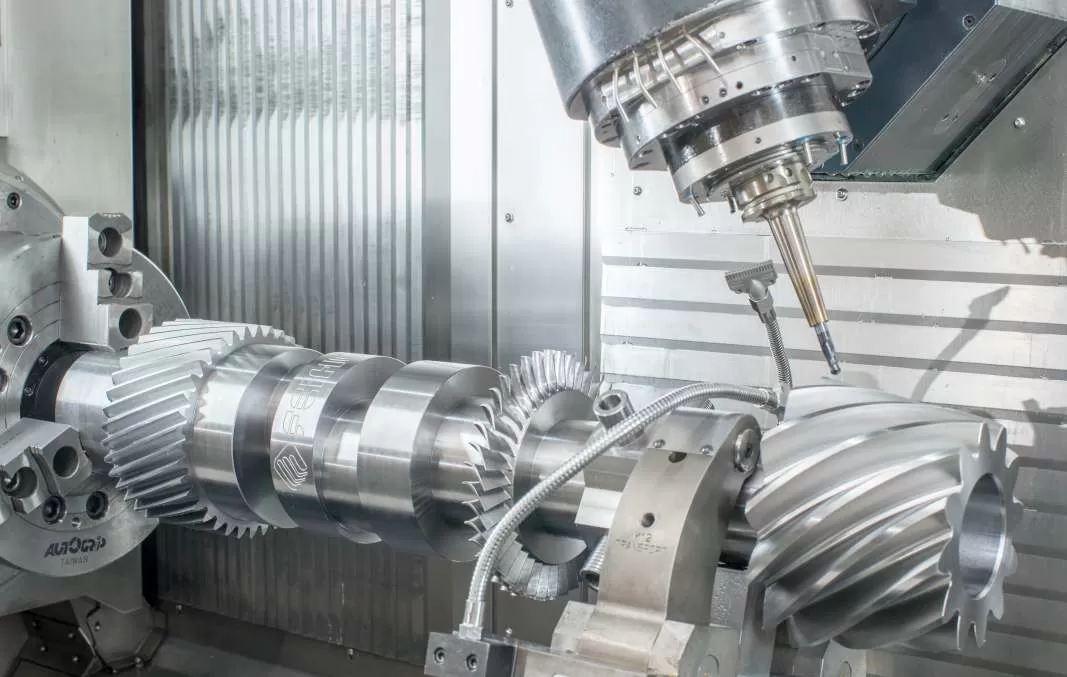

Tête de Fraisage à Entraînement Direct sur l'Axe B

Dotée d'un moteur couple intégré, la tête de fraisage inclinable assure un fonctionnement sans jeu et une rigidité supérieure. Les codeurs Heidenhain intégrés et le contrôle en boucle fermée complète garantissent un positionnement ultra-précis.

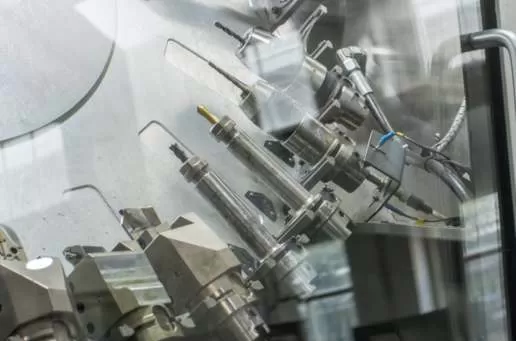

Gestion d'Outils Efficace

Un magasin grande capacitéà 36 outils à servo-entraînementpermet des changements d'outils rapides et stables avec une haute répétabilité.

Système CNC et d'Entraînement Puissant

SiemensLes entraînements S120 avec une capacité de surcharge 3x et les moteurs 1FT à haute dynamique sont associés à une plateforme de contrôle IHM TCU30.3 + ICP427E, offrant une puissance de traitement robuste et un fonctionnement fluide.
