Avec l'évolution rapide de l'industrie aérospatiale vers des solutions hautes performances, légères et à longue durée de vie, des composants aérospatiaux tels que des cadres structurels, des aubes de turbine, et les moteurs sont passés des normes de précision conventionnelles à l'usinage composite au niveau du micron. Le fabricant de machines doit fournir simultanément une rigidité ultra-élevée, une précision de liaison multi-axes et des capacités d'intégration de processus complexes.

Les solutions d'usinage intelligent CNC de Taikan sont conçues pour répondre aux exigences de l'industrie aérospatiale. Avec une haute précision, une efficacité élevée, une intégration élevée et une numérisation, nous garantissons une qualité exceptionnelle des composants critiques dans des conditions de haute température, haute vitesse et difficiles. Soutenant une conception légère et une optimisation des coûts, Taikan conduit l'industrie de la fabrication aérospatiale vers un avenir plus intelligent et plus efficace.

Solutions d'usinage CNC Taikan pour l'industrie aérospatiale

Scène 1: Impulseur, disque de lame, traitement du boîtier

Modèle recommandé:

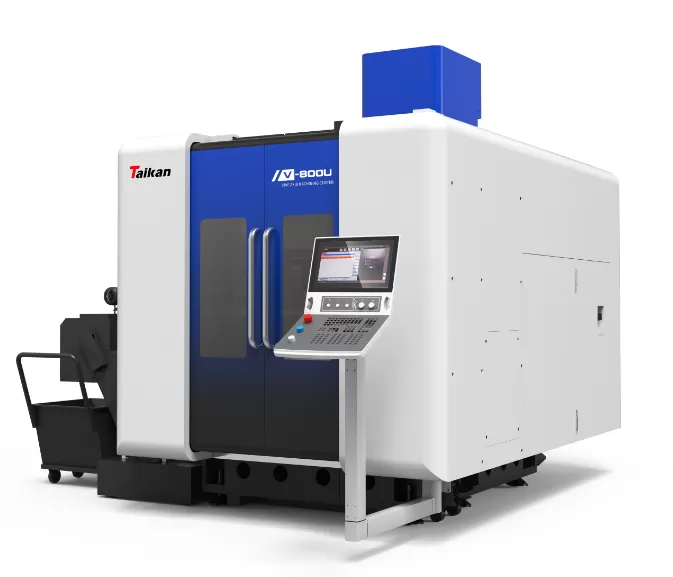

• V-800U | Centre d'usinage vertical à cinq axes

Principaux paramètres du produit:

• Max. Vitesse de broche: 16000r/min

• Outil Magazine Capacité: 40T

• X/Y/Z axe Voyage (mm): 850/900/580

• Puissance de la broche: 30 kW

Caractéristiques de traitement:

• Table rotative à entraînement direct DD de haute précision.

• Technologie avancée à double entraînement à moteur à double couple à axe A, associée à la technologie structurelle à double entraînement à double vis à axe Y.

• Équipé deSiemensSystème CNC à 5 axes, assistance numérique pour une production efficace.

Scène 2: Pièces d'aviation, traitement des cadres de moteur

Modèle recommandé:

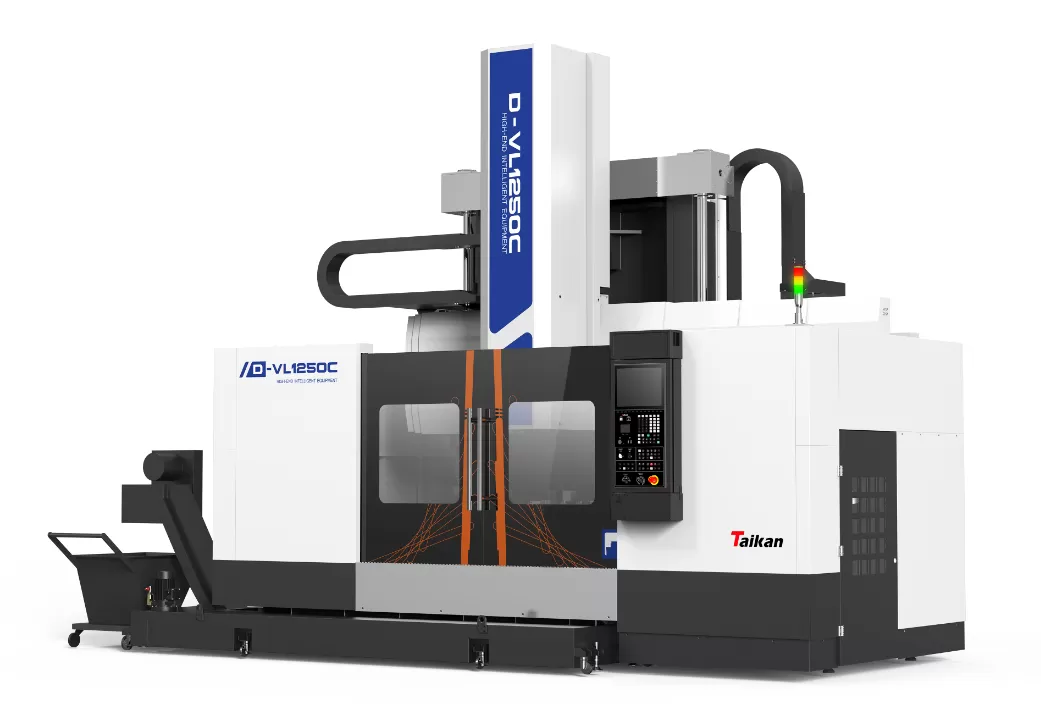

• D-VL1250C tour vertical CNC

Principaux paramètres du produit:

• Gamme de vitesse de broche r/min: 3.15, 400

• Diamètre max. swing: 1400

• Diamètre de tournage max.: 1250

• Type de tourelle: ATC 8-bit

Caractéristiques de traitement:

• Structure thermiquement symétrique de type lit avec des pièces principales en fonte à haute résistance pour assurer la stabilité et la rigidité.

• Renforcé avec une poutre à grande section transversale-une résistance plus forte à la flexion et à la torsion, assurant la stabilité de coupe ultime.

• Moteur de broche à couple élevé, équipé d'un réducteur de vitesse pour fournir une large plage de vitesse de broche et soutenir la coupe robuste.

Scène 3: Rotor à vis, train d'atterrissage, traitement de la roue

Modèle recommandé:

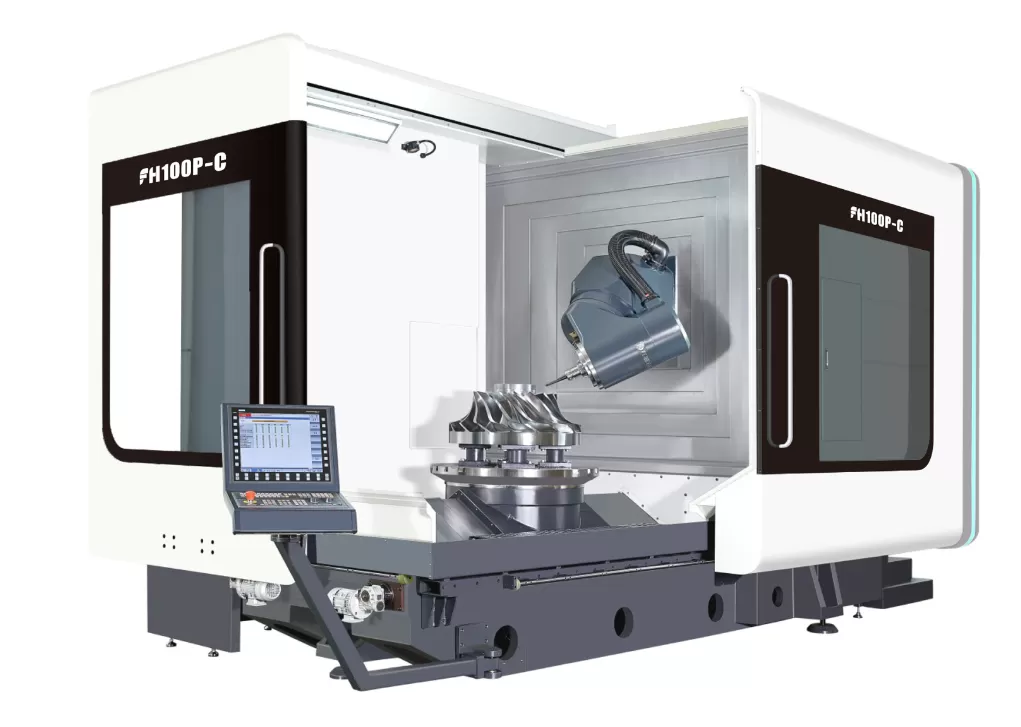

• FH100P-C | Centre d'usinage de fraisage et de tournage à cinq axes

Principaux paramètres du produit:

• Déplacement de l'axe X/Y/Z: 1000 × 1150 × 1000mm

• Vitesse de broche motorisée: 12000 tr/min standard

• Diamètre de l'outil max.: 150mm

• Puissance de la broche: 52 kW/73kW

Caractéristiques de traitement:

• La tête de fraisage universelle à 5 axes et la table rotative à fraisage à haute charge permettent une coupe synchronisée à couple élevé avec une commande complète en boucle fermée, une alimentation de précision et une conversion verticale/horizontale.

• Le poseur d'outils laser Renishaw NC4 prend en charge la mesure en ligne des outils jusqu'à Ø 150mm.

• La structure monolithique du lit/colonne en marbre assure une rigidité élevée pour les opérations combinées de tournage-fraisage.




Scène 4: Traitement du vilebrequin et de la vis

Modèle recommandé:

• CX700-2000 machine composée de tournage et de fraisage de liaison à cinq axes

Principaux paramètres du produit:

• Déplacement de l'axe X/Y/Z: 650/400/2030mm

• Vitesse de traversée rapide: 40/40/50 m/min

• Outil magazine capacité: 36T

• X/Y/Z Force d'alimentation: 12/9/12KN

Caractéristiques de traitement:

• Analyse et conception de coulée de ligne mécanique optimisée

• Entraînement à vis à billes refroidi creux Z1/Z3 axes, transmission à entraînement direct à axe B

• Tempérer avec un traitement naturel du vieillissement pour le soulagement du stress interne. La vibration de fréquence naturelle de la structure élimine la contrainte de traitement des matériaux.

Pourquoi choisir Taikan

• 9 séries de machines-outils CNC avec des configurations personnalisables pour répondre à la plupart des besoins d'usinage.

• 20 ans d'expérience dans l'industrie et 700 brevets de base, menant l'industrie.

• Machines de haute précision certifiées ISO, avec la confiance des clients mondiaux.

• Réseau de vente et de service couvrant 50 pays et régions, assurant une réponse rapide.

• Service après-vente: Support professionnel et formation à la maintenance.

• Pièces authentiques de haute qualité et durables, avec un contrôle de qualité strict de l'approvisionnement à la fabrication.

• Formation standardisée pour les distributeurs, assurant un service de qualité supérieure.

Bienvenue à nous contacter!
