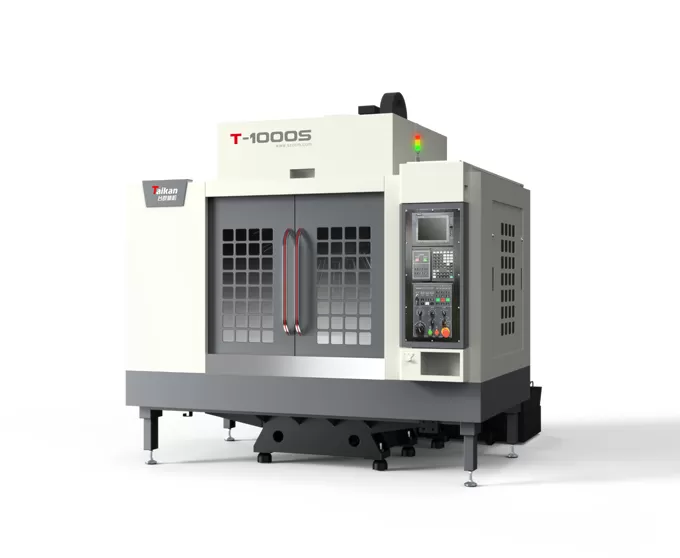

HT-1000S Centre d'usinage à haute vitesse et haute efficacité pour moyeux de roue

Course

Course de la table (axe X)

mm

1000

Course du chariot transversal (axe Y)

mm

500

Course de la poupée mobile (axe Z)

mm

450

Distance du nez de broche à la surface de la table

mm

125～575

Distance du centre de broche à la surface de guidage de la colonne

mm

569

Table

Dimensions de la table

mm

1100*500

Charge maxi

kg

400

Rainures en T (nombre de rainures - largeur de rainure × espacement)

mm

5-18*100

Broche

Puissance du moteur (nominale/courte durée)

kW

3.7/5.5

Couple moteur (nominal/courte durée)

N.m

14.1/21

Vitesse du moteur de broche

rpm

20-20000

Cône de broche

/

BT30

Vitesse

Plage de vitesses d'avance de coupe

mm/min

1-15000

Vitesse d'avance rapide des axes X/Y/Z

m/min

48/48/48

Précision

Précision de positionnement (X/Y/Z)

mm

0.01

GB/T 18400.4 (Course totale)

Répétabilité (X/Y/Z)

mm

0.006

Magasin d'outils

Capacité de stockage d'outils

pcs

21

Poids maxi de l'outil

kg

3

Longueur maxi de l'outil

mm

300

Diamètre maxi de l'outil (plein / adjacent vide)

mm

Ф60/Ф80

Autre

Système CNC

Mitsubishi M80VB

Source d'air

Flow

L/min

≥200 (ANR)

Pression d'air

MPa

0.6-0.8

Capacité de l'équipement

kVA

15

Capacité maxi du réservoir de liquide de refroidissement

L

300

Dimensions de la machine

mm

2610*3000*2850

Correspondant aux axes X*Y*Z

Poids (approx.)

kg

4300
