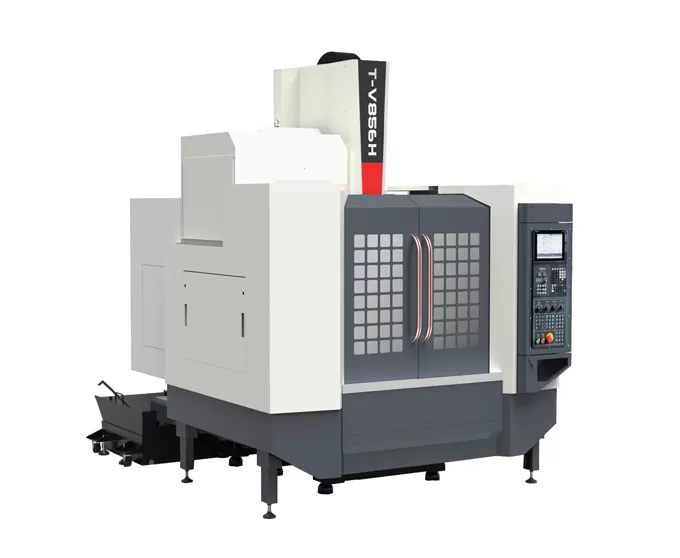

Taikan CNC: HT-V856H Centre d'usinage vertical haute vitesse et haute précision

Caractéristiques du centre d'usinage vertical haute vitesse et haute précision HT-V856H

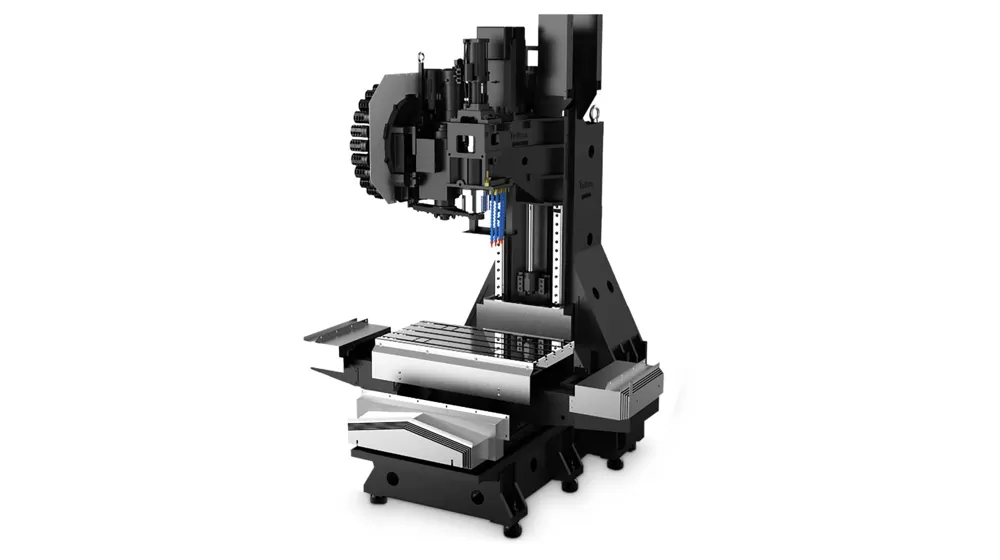

Structure de la machine

La machine présente une structure de colonne fixe avec une table coulissante de type croisé. Le corps est construit avec une base stable extra-large et une colonne en forme de A à haute rigidité et à grande portée, assurant une coupe à grande vitesse sans vibration et sans déformation.

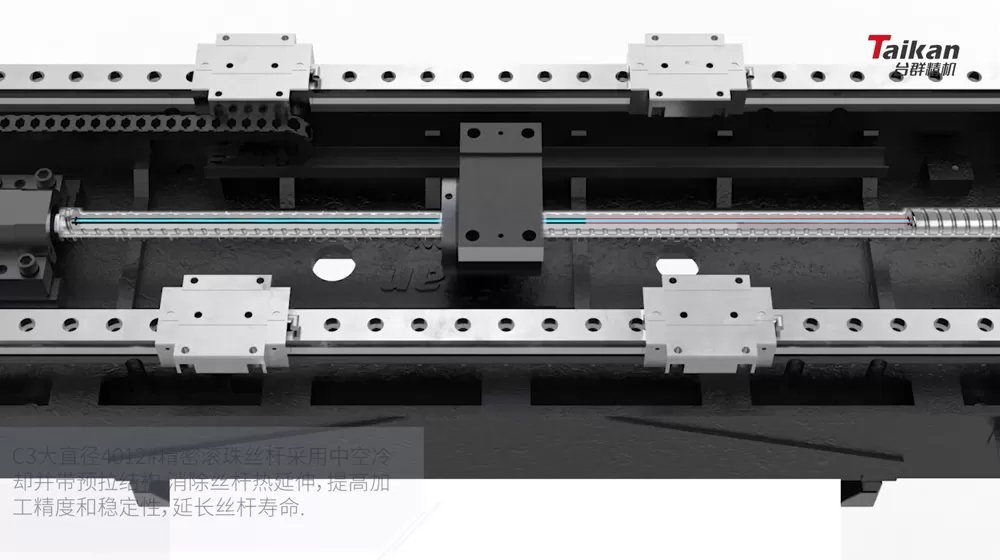

Vis à billes creuses

Les vis à billes creuses avec structure pré-tendue éliminent la dilatation thermique, améliorant ainsi la précision de la machine. Les roulements à vis à billes sont auto-lubrifiants, prolongeant leur durée de vie.

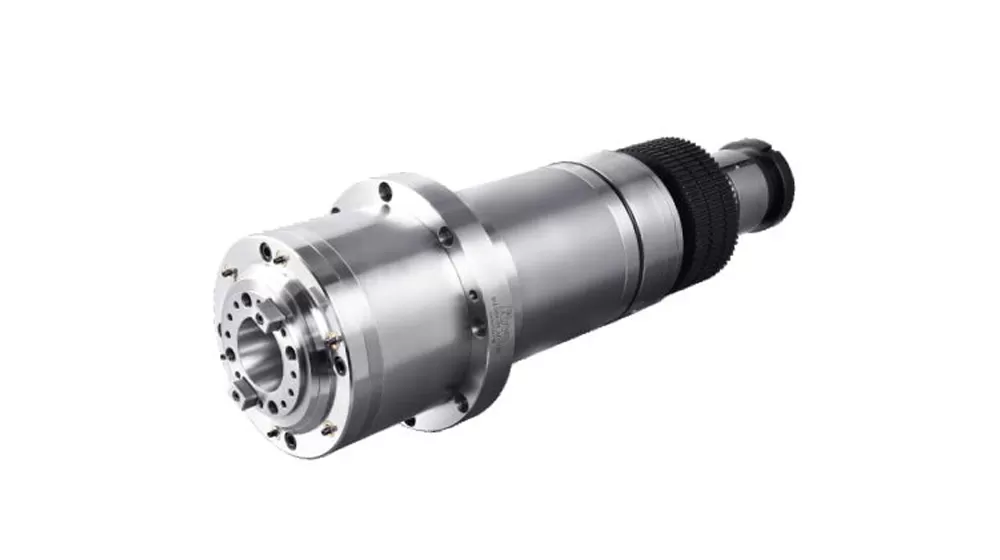

Broche

La machine dispose d'une unité de broche à grande vitesse de Taikan, équipée d'une tête de connexion directe BT40-12000 tr/min. La broche avant utilise une conception labyrinthe avec une protection contre les rideaux d'air, empêchant les fluides de coupe de pénétrer dans les roulements de broche.

Outil Magazine

La machine est équipée d'un magasin d'outils de type bras 24 poches de Taikan, connu pour sa qualité fiable et ses performances stables.

Application du centre d'usinage vertical à grande vitesse et haute précision HT-V856H

La machine-outil est adaptée pour l'usinage en multi-variétés et en petites séries de pièces complexes telles que les composants en forme de boîte de taille moyenne et petite, les plaques, les disques, les vannes, les boîtiers et les moules. Elle est largement utilisée dans des industries telles que les pièces de précision, les produits 5G, la quincaillerie, les pièces automobiles et les dispositifs médicaux.

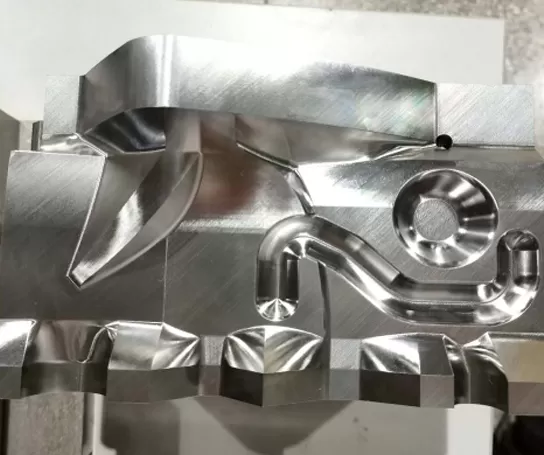

Exemple 1 Pièce

Exemple de pièce 2

Exemple de pièce 3

Exemple de pièce 4

Spécifications du centre d'usinage vertical rapide et de haute précision HT-V856H

Item			Unit	HT-V856H	Remarques
Course	Course de la table (axe X)		mm	800
	Course du chariot (axe Y)		mm	550
	Course de la poupée (axe Z)		mm	600
	Distance du nez de broche à la surface de la table		mm	125～725
	Distance du centre de broche à la surface de guidage de la colonne		mm	590
Table de travail	Dimensions de la table		mm	1000*500
	Charge max. (charge uniformément répartie)		kg	450
	Rainure en T (nombre de rainures - largeur × entraxe)		mm	5-18*100
Broche	Puissance moteur (nominale/courte durée)		kW	11/15
	Couple moteur (nominal/courte durée)		N.m	52.5/118
	Plage de vitesses		tr/min	50~12000 (accouplement direct)
	Diamètre de broche		mm	φ150
	Cône de broche		/	BT40
	Spécifications du goujon de serrage		/	P40T-I（MAS403）
Vitesse	Plage de vitesses d'avance de coupe		mm/min	1-10000
Vitesse	Vitesse de déplacement rapide des axes X/Y/Z		m/min	30/30/30
Précision	Précision de positionnement (X/Y/Z)		mm	0.008	GB/T18400.4 (course totale)
Précision	Répétabilité (X/Y/Z)		mm	0.005	GB/T18400.4 (course totale)
Magasin d'outils	Capacité d'outils		pcs	24
	Poids max. d'outil		kg	7
	Longueur max. d'outil		mm	250
	Diamètre max. d'outil (plein / magasin adjacent vide)		mm	Φ75/Φ150
Autres	Système CNC		/	Mitsubishi M80VB
	Source d'air	Flow	L/min	≥280（ANR）
	Source d'air	Pression d'air	MPa	0,6~0,8
	Capacité de l'équipement		KVA	25
	Capacité du réservoir de liquide de refroidissement		L	300
	Dimensions de la machine		mm	224031213026	Correspondant aux axes XYZ
	Poids (approx.)		Kg	4600

Les informations figurant sur cette page sont données à titre indicatif uniquement. Les spécifications et détails peuvent être modifiés en raison d’améliorations ou de mises à niveau du produit. Pour plus d’informations, veuillez nous contacter.
