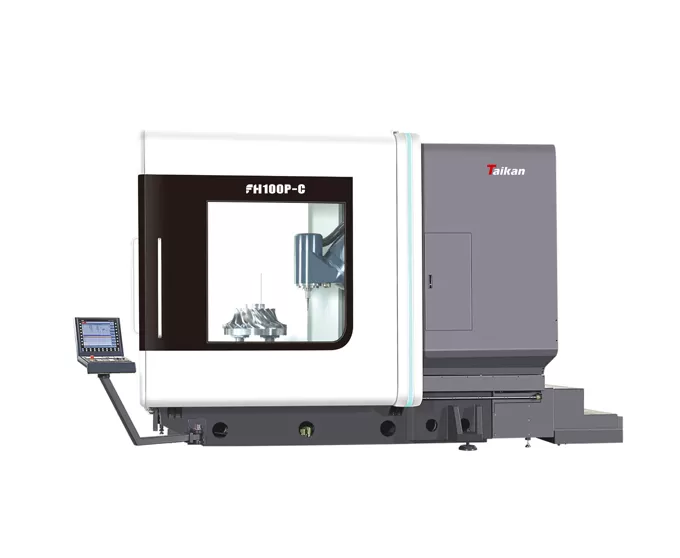

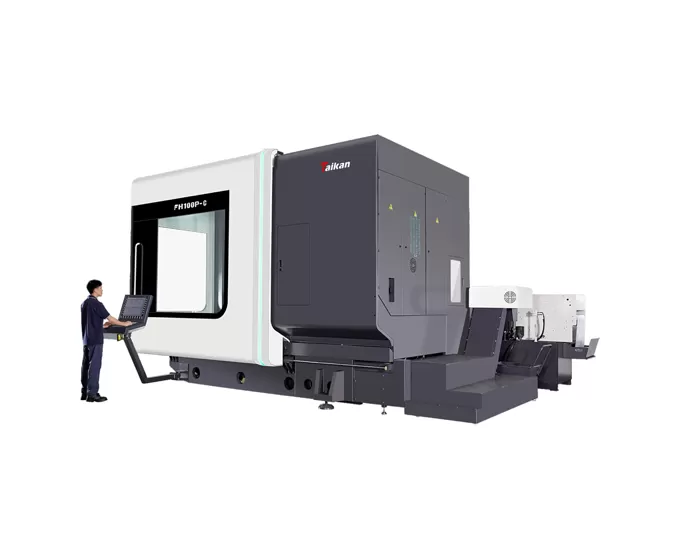

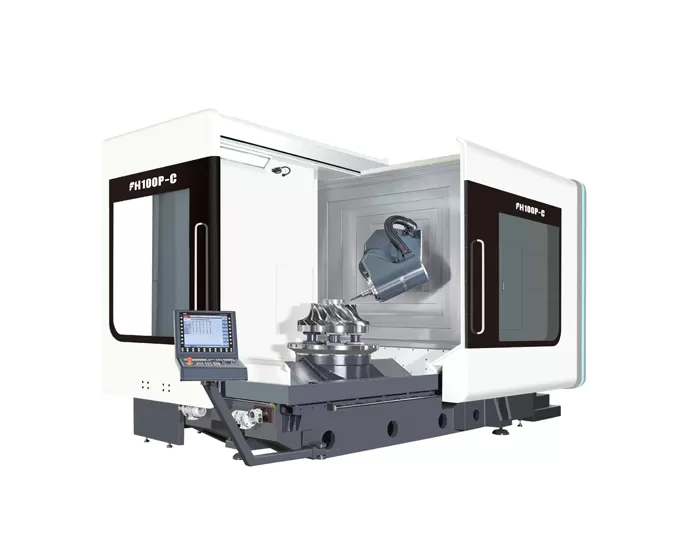

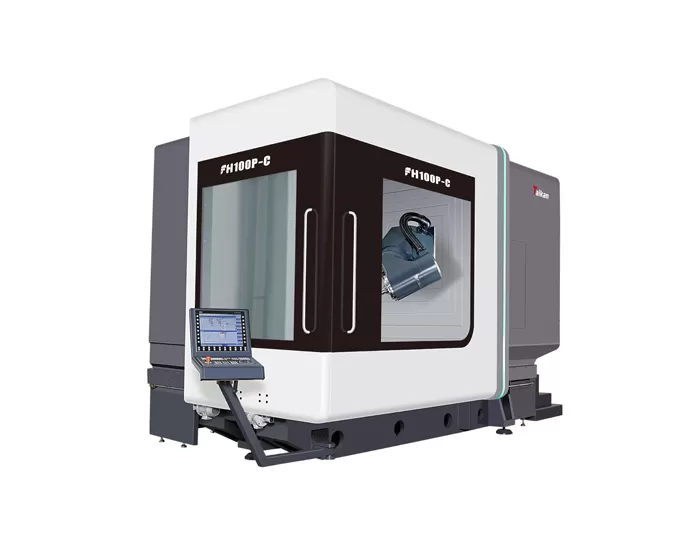

FH100P-C centre d'usinage de fraisage et de tournage à 5 axes

Voyage de l'axe X/Y/Z

1000 × 1150 × 1000mm

Distance de la tête de fraisage horizontale

Centre à table de travail

30 ~ 1030mm

Vitesse de la table rotative

250rpm

Taille de la table de travail

Φ 1100mm

Max charge de table

Fraisage 4000kg

Tournant 3000kg

Tête de fraisage de balançoire (axe B)

Norme

Plage de balançoire (0 = Vertical/180 = Niveau)

-15 ° ~ + 180 °

Vitesse nominale de l'axe B

50rpm

Distance du nez de broche verticale à la table

160 ~ 1160mm

Broche électrique Max. Vitesse

10000rpm

Puissance (S1-100 %/40% DC)

42/58kW

Couple (S1-100 %/40% DC)

215/350Nm

Broche conique

1:10 coniques

Interface d'outil

HSK-A100

Outil capacité du magazine

40T

Max. outil diamètre/longueur/poids

Φ 135mm/300mm/12kg

Temps de changement d'outil (outil à outil)

4s

Forage (normalisation de l'acier au carbone moyen)

Φ 50mm

Tapping (acier à carbone moyen normalisant)

M40

Travaillie rapide

40 m/min

Précision de positionnement X/Y/Z

0.006mm

X/Y/Z répéter la précision de positionnement

0.004mm

B/C précision de positionnement

8"

B/C répéter la précision de positionnement

4"

Sonde infrarouge

Renishaw OMP60

Jauge de réglage de l'outil
(Outil de mesure dans la zone d'usinage)

Renishaw NC4F230

Hauteur de la machine (machine standard)

3650mm

Zone occupée par le corps principal (L * W)

5170 × 3340mm

Outil magasin zone occupée (L * W)

1915 × 1400mm

Zone occupée par le convoyeur à puce (L * W)

3120 × 1065mm

Réservoir d'eau zone occupée (L * W)

1785 × 1355mm

Zone complète occupée par la machine
(À l'exclusion du réservoir d'eau) (L * W)

6000 × 3750mm

Poids de la machine

35000kg

Système de contrôle

Siemens ONE
