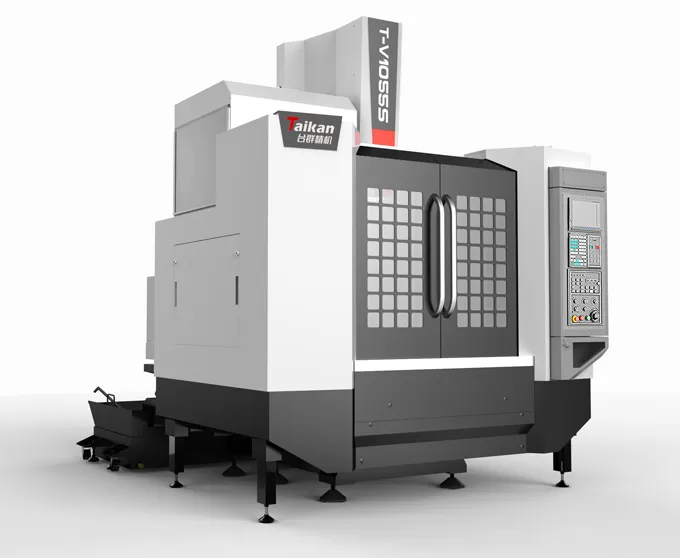

HT-V1055S Centre d'usinage vertical à haute vitesse et haute efficacité

Course

Course de la table (axe X)

mm

1000

Course du chariot (axe Y)

mm

550

Course de la poupée (axe Z)

mm

600

Distance du nez de broche à la surface de la table

mm

100～700

Distance du centre de la broche à la surface de guidage de la colonne

mm

590

Table de travail

Dimensions de la table

mm

1100*500

Charge max. (charge uniformément répartie)

kg

500

Rainure en T (nombre de rainures - largeur de rainure * écartement)

mm

5-18*100

Broche

Puissance moteur (nominale/courte durée)

kW

7.5/11

Couple moteur (nominal/courte durée)

N.m

35.8/95.5

Plage de vitesses

tr/min

50~12000 (à entraînement direct)

Diamètre de broche

mm

φ150

Cône de broche

/

BT40

Spécifications des rivets

/

P40T-I（MAS403）

Vitesse

Plage de vitesses d'avance de coupe

mm/min

1-10000

Vitesse de déplacement rapide des axes X/Y/Z

m/min

48/48/48

Précision

Précision de positionnement (X/Y/Z)

mm

0.008

GB/T18400.4 (course complète)

Répétabilité (X/Y/Z)

mm

0.005

Magasin d'outils

Capacité d'outils

pcs

24

Poids max. d'outil

kg

7

Longueur max. d'outil

mm

250

Diamètre max. d'outil (plein / pots adjacents vides)

mm

Φ75/Φ150

Autres

Système CNC

/

Mitsubishi M80VB

Source d'air comprimé

Flow

L/min

≥280 (ANR)

Pression d'air

MPa

0,6~0,8

Capacité de l'équipement

KVA

25

Capacité du réservoir de liquide de refroidissement

L

300

Dimensions de la machine

mm

2500*3150*3032

Correspondant aux axes X*Y*Z

Poids (approx.)

Kg

4700
