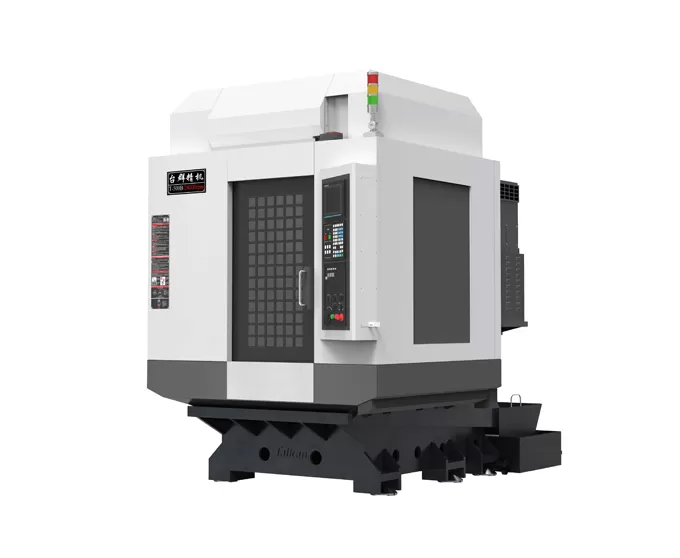

Name: Centre T-500B de forage et d'usinage de fraisage à haute vitesse et haute précision
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristiques de T-500B centre de forage et d'usinage de fraisage à haute vitesse et haute précision

Structure de la base

La structure de base est conçue avec une analyse numérique et une ingénierie de précision, avec une portée surdimensionnée avec un support en six points, améliorant efficacement la rigidité et la résistance aux vibrations de la machine, assurant une grande stabilité et précision pendant le processus d'usinage.

X, Y, Z Axes

Les trois axes sont équipés de vis à billes de précision et les rails de guidage utilisent des guides linéaires de haute précision, assurant un fonctionnement fluide et un positionnement précis pour une précision et une fiabilité d'usinage exceptionnelles.

Broche à entraînement direct

La broche dispose d'un système de transmission à entraînement direct, réduisant les erreurs de taraudage à grande vitesse et assurant d'excellentes performances avec une puissance de sortie élevée dans l'usinage à grande vitesse.

La broche à grande vitesse réagit rapidement et est équipée de roulements à billes en céramique, prolongeant considérablement la durée de vie de la broche.

La broche de qualité précision est de série avec une vitesse maximale allant jusqu'à 24,000 tr/min, répondant aux exigences de l'usinage de haute précision et à grande vitesse.

Changeur d'outil servo à grande vitesse

Le système optimisé de changeur d'outils PLC fournit un processus de changement d'outil rapide et stable, réduisant considérablement le temps de changement d'outil et le temps de non-usinage, améliorant ainsi l'efficacité globale d'usinage.

L'axe Z est conçu avec une optimisation pour améliorer la rigidité et améliorer considérablement l'accélération, en réduisant le temps de trajet au ralenti et en augmentant encore l'efficacité d'usinage et la réactivité de la machine.

Vidéo de T-500B centre de forage et d'usinage de fraisage à haute vitesse et haute précision

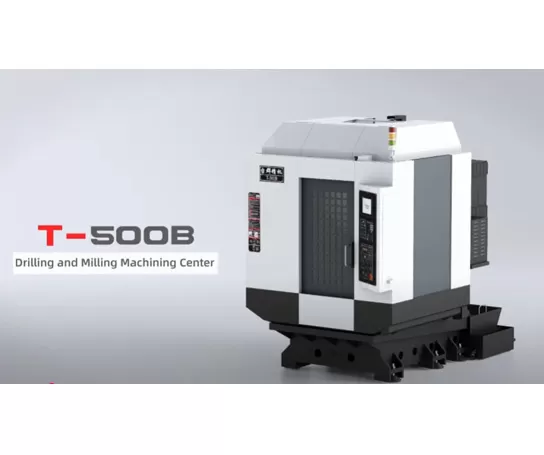

Centre d'usinage de forage et de palpage T-500B

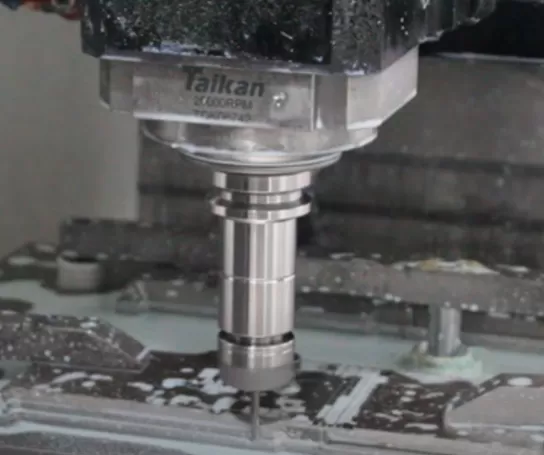

Vidéo sur le traitement du centre d'usinage de forage et de palpage T-500B

Application de T-500B centre de forage et d'usinage de fraisage à haute vitesse et haute précision

Largement utilisé dans l'industrie 3C, les pièces automobiles, le traitement des petits moules, les dispositifs médicaux et d'autres industries pour l'usinage de pièces de petites plaques, de pièces en forme de disque et de boîtiers.

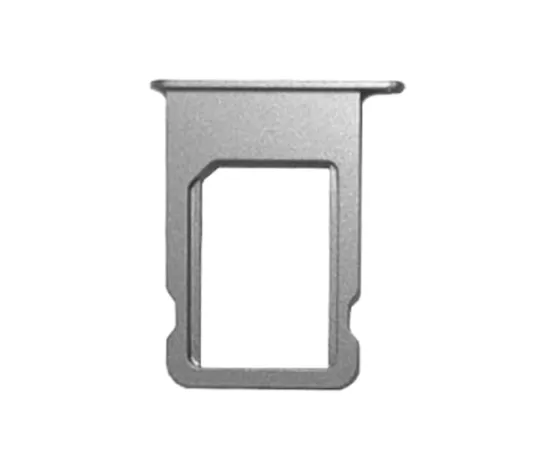

Exemple 1 Pièce

Machine de fraisage et de forage de tour

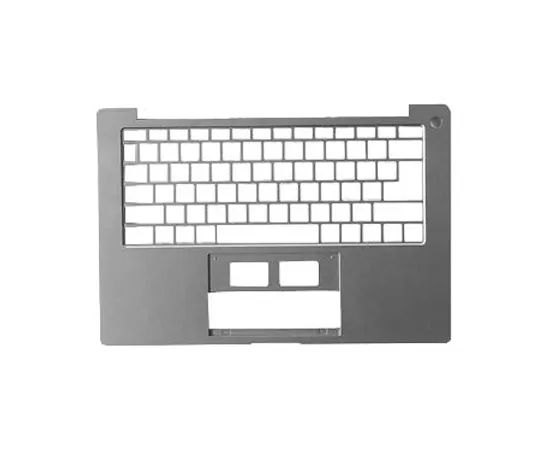

Exemple de pièce 2

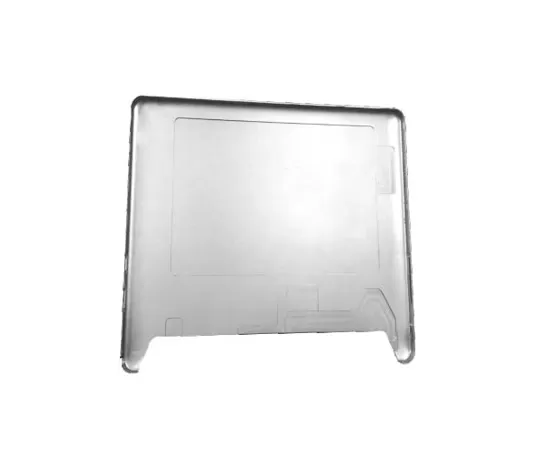

Exemple de pièce 3

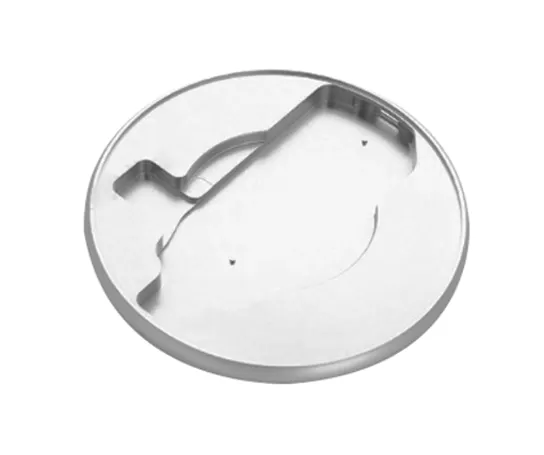

Exemple de pièce 4

Spécifications de T-500B centre de forage et d'usinage de fraisage à haute vitesse et haute précision

Article			Unité	T-500B	Remarques
Voyage	Voyage de table (axe X)		Mm	500
	Voyage de selle (axe Y)		Mm	400
	Voyage de tête (axe Z)		Mm	320
	Distance du nez de la broche à la surface de la table		Mm	180-500
	Distance du centre de la broche à la surface de guidage de la colonne		Mm	445
Tableau	Taille de la table		Mm	620*400
	Charge max.		Kg	250
	T-slot (nombre de fentes-largeur de fente * espacement)		Mm	3-14*120
Broche	Puissance moteur (nominal/temps court)		KW	3.7/5.5
	Couple moteur (nominal/temps court)		N.m	14.1/21
	Vitesse du moteur de broche		Rpm	20-24000
	Broche conique		/	BT30
Vitesse	Gamme de vitesse d'alimentation de coupe		Mm/min	1-15000
Vitesse	Vitesse de traversée rapide de l'axe X/Y/Z		M/min	48/48/48
Précision	Précision de positionnement (X/Y/Z)		Mm	0.006	18400.4 GB/T (Voyage complet)
Précision	Répétabilité (X/Y/Z)		Mm	0.004	18400.4 GB/T (Voyage complet)
Outil magazine	Capacité de stockage de l'outil		PCs	21
	Poids de l'outil max.		Kg	3
	Longueur de l'outil max.		Mm	300
	Max. diamètre de l'outil (plein/adjacent vide)		Mm	Très 60/"80"
Autres	Système CNC			Mitsubishi M80VA
	Source d'air	Débit	L/min	≥ 200(ANR)
	Source d'air	Pression d'air	MPa	0.6-0.8
	Capacité de l'équipement		KVA	15
	Capacité de réservoir de liquide de refroidissement max.		L	145
	Taille de la machine		Mm	169026602320	Correspondant à l'axe X * Y * Z
	Poids (env.)		Kg	3100

Les informations sur cette page sont à titre de référence seulement. Les spécifications et les détails peuvent changer en raison des mises à niveau ou des améliorations du produit. Pour plus d'informations, veuillez nous contacter.
