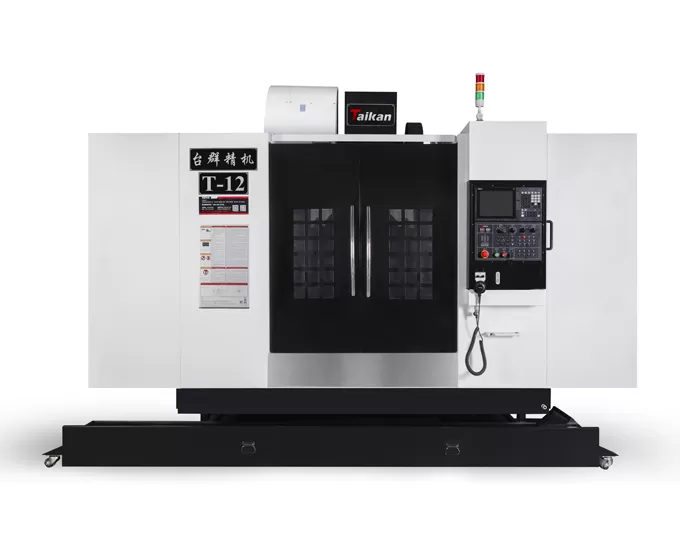

Centre d'usinage vertical T-12 Boxway

Contact

Structure de la machine

Structure à glissière transversale à colonne fixe avec une base stable surdimensionnée pour garantir une capacité de charge élevée.

Fabriqué en fonte à haute résistance, offrant une excellente rigidité et une précision stable.


Guide de la boîte à trois axes

Les axes X, Y et Z sont équipés de voies de guidage en fonte moulues durcies avec précision, avec un composite de surface lié à un revêtement en PTFE (polytétrafluoroéthylène).

Cette conception offre une rigidité élevée et une excellente absorption des chocs, ce qui le rend idéal pour la coupe lourde de l'acier de moule à haute dureté.


Broche

Unité de broche à grande vitesse (BT50, 8000r/min) avec un design labyrinthe et une protection contre les rideaux d'air, empêchant le fluide de coupe de pénétrer dans les roulements de broche.


Z-axe Contrepoids

Le contrepoids avec le guide central aide le mouvement de la tête

Optimisation des caractéristiques de charge de l'axe Z


Structure de la machine Guide de la boîte à trois axes Broche Z-axe Contrepoids

Principalement utilisé dans l'industrie de fabrication de moules, il est également largement applicable dans l'aérospatiale, l'équipement énergétique, la fabrication automobile, les dispositifs médicaux et d'autres industries.


Centre d'usinage vertical

Exemple 1 Pièce

Machine verticale de centre d'usinage

Exemple de pièce 2

Centre d'usinage vertical Vmc

Exemple de pièce 3

Usinage Vmc

Exemple de pièce 4

Centre d'usinage vertical

Exemple 1 Pièce

Machine verticale de centre d'usinage

Exemple de pièce 2

Centre d'usinage vertical Vmc

Exemple de pièce 3

Usinage Vmc

Exemple de pièce 4

Centre d'usinage vertical

Exemple 1 Pièce

Machine verticale de centre d'usinage

Exemple de pièce 2

Centre d'usinage vertical Vmc

Exemple de pièce 3

Usinage Vmc

Exemple de pièce 4

Spécifications du centre d'usinage vertical T-12 Boxway

Article

Unité

T-12

Remarques

Voyage

Tableau de voyage (axe X)

Mm

1200


Voyage de selle (axe Y)

Mm

700


Voyage Headstock (axe Z)

Mm

600


Broche du nez à la table

Mm

150 ~ 750


Centre de la broche à la colonne

Mm

785


Tableau

Taille de la table

Mm

1360 × 700


Capacité de chargement de la table

Kg

1000


T-fentes (Qty-Largeur × Pitch)

Mm

5-18 × 152.5


Broche

Puissance moteur (Cont./30min)

KW

'11/15


Gamme de vitesse

Rpm

50 ~ 8000 (entraîné par courroie)


Diamètre de la broche

Mm

Φ 155


Type de support d'outil

-

BT50


Type de goujon de traction

-

P50T-I(MAS403)


Vitesse

Gamme de taux d'alimentation

Mm/min

1-10000


Vitesse de traversée rapide (X/Y/Z)

M/min

41255


Précision

Précision de positionnement (X/Y/Z)

Mm

0.015

GB/T18400.4 (Voyage complet)

Répétabilité (X/Y/Z)

Mm

0.008


Autres

Système CNC

-

Mitsubishi M80VA


Air D'approvisionnement

Débit

L/min

≥ 280 (ANR)


Pression

MPa

0.6 ~ 0.8


Exigence de puissance

KVA

30


Capacité du réservoir de liquide de refroidissement

L

350


Dimensions de la machine

Mm

3650 × 3020 × 2900

Directions de l'axe X/Y/Z

Poids de la machine (env.)

Kg

9400



Les informations sur cette page sont à titre de référence seulement. Les spécifications et les détails peuvent changer en raison des mises à niveau ou des améliorations du produit. Pour plus d'informations, veuillez nous contacter.
