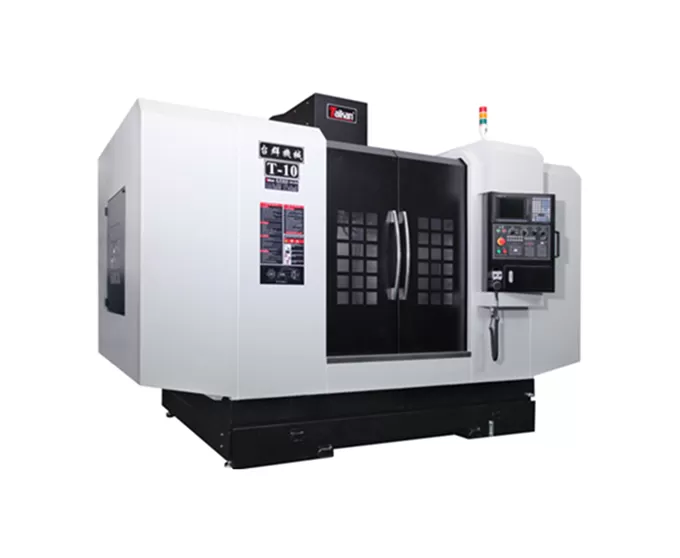

Name: Centre d'usinage vertical T-10 Boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique du centre d'usinage vertical T-10 Boxway

Structure de la machine

Structure à glissière transversale à colonne fixe avec une base stable surdimensionnée pour garantir une capacité de charge élevée.

Fabriqué en fonte à haute résistance, offrant une excellente rigidité et une précision stable.

Guide de la boîte à trois axes

Les axes X, Y et Z sont équipés de voies de guidage en fonte moulues durcies avec précision, avec un composite de surface lié à un revêtement en PTFE (polytétrafluoroéthylène).

Cette conception offre une rigidité élevée et une excellente absorption des chocs, ce qui le rend idéal pour la coupe lourde de l'acier de moule à haute dureté.

Broche

Unité de broche à grande vitesse (BT40, 8000r/min) avec un design labyrinthe et une protection contre les rideaux d'air, empêchant le fluide de coupe de pénétrer dans les roulements de broche.

Z-axe Contrepoids

Le contrepoids avec le guide central aide le mouvement de la tête

Optimisation des caractéristiques de charge de l'axe Z

Application du centre d'usinage vertical T-10 Boxway

Principalement utilisé dans l'industrie de fabrication de moules, il est également largement applicable dans l'aérospatiale, l'équipement énergétique, la fabrication automobile, les dispositifs médicaux et d'autres industries.

Exemple 1 Pièce

Exemple de pièce 2

Exemple de pièce 3

Exemple de pièce 4

Spécifications du centre d'usinage vertical T-10 Boxway

Article			Unité	T-10	Remarques
Voyage	Tableau de voyage (axe X)		Mm	1000
	Voyage de selle (axe Y)		Mm	600
	Voyage Headstock (axe Z)		Mm	600
	Broche du nez à la table		Mm	180 ~ 780
	Centre de la broche à la colonne		Mm	600
Tableau	Taille de la table		Mm	1300 × 600
	Capacité de chargement de la table		Kg	800
	T-fentes (Qty-Largeur × Pitch)		Mm	5-18 × 120
Broche	Puissance moteur (Cont./30min)		KW	7.5/11
	Gamme de vitesse		Rpm	50 ~ 8000 (entraîné par courroie)
	Diamètre de la broche		Mm	Ø150
	Type de support d'outil		-	BT40
	Type de goujon de traction		-	P40T-I (MAS403)
Vitesse	Gamme de taux d'alimentation		Mm/min	1-10,000
Vitesse	Vitesse de traversée rapide (X/Y/Z)		M/min	16/16/16
Précision	Précision de positionnement (X/Y/Z)		Mm	0.008	GB/T18400.4 (Voyage complet)
Précision	Répétabilité (X/Y/Z)		Mm	0.005
Autres	Système CNC		-	Mitsubishi M80VA
	Air D'approvisionnement	Débit	L/min	≥ 280 (ANR)
	Air D'approvisionnement	Pression	MPa	0.6-0.8
	Exigence de puissance		KVA	25
	Capacité du réservoir de liquide de refroidissement		L	350
	Dimensions de la machine		Mm	3380 × 2610 × 2850	Directions de l'axe X/Y/Z
	Poids de la machine (env.)		Kg	6900

Les informations sur cette page sont à titre de référence seulement. Les spécifications et les détails peuvent changer en raison des mises à niveau ou des améliorations du produit. Pour plus d'informations, veuillez nous contacter.
