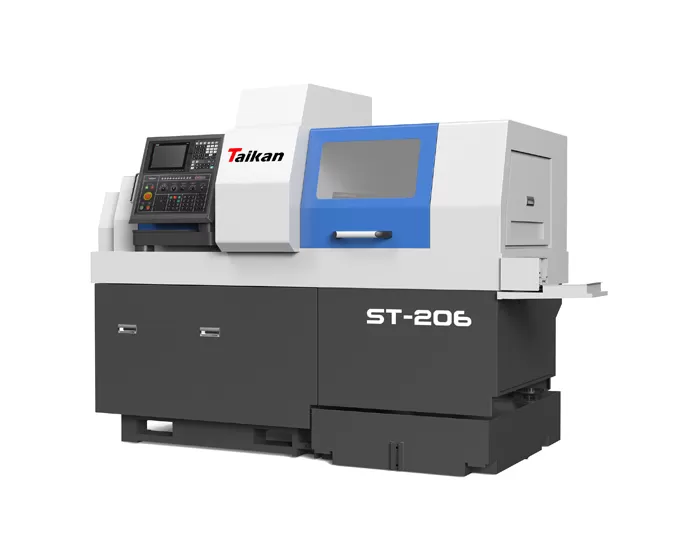

ST-206 tour de type suisse CNC haute précision

Diamètre max. d'usinage

Ø 20mm

Max. Longueur d'usinage

240mm

Diamètre de forage avant

Max. Ø10

Capacité de filetage avant

Max. M8

Broche à travers le trou

Ø 23mm

Système de contrôle

Mitsubishi M80LA Système

Vitesse de broche (Max.)

8,000 r/min

Fraisage latéral Max. Forage

Max. Ø10

Fraisage latéral Max. Tapping

Max. M8 (Cuivre)

Fraisage latéral Max. Vitesse

5,000 r/min

Broche arrière Max. Serrage

20mm

Broche arrière Max. Extension

50mm

Broche arrière Max. Forage

Max. Ø10

Fil de broche arrière

Max. M8 (Cuivre)

Vitesse de broche arrière (Max.)

8,000 r/min

Diamètre arrière de forage d'outil

Max. Ø10

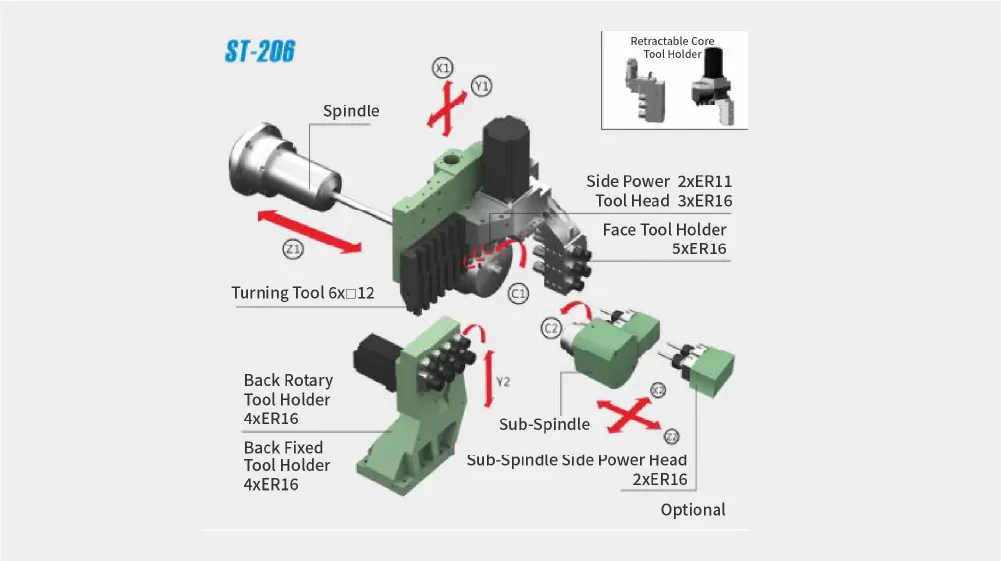

Outils de tournage

5 × □ 12 1 × 16

Outil électrique de fraisage latéral

2 × ER11 3 × ER16 (2 unités de changement rapide)

Porte-outils fixes avant

5 × ER16

Porte-outil arrière

4 × ER16 Fixe 4 × ER16 Rotatif

Porte-outils de visage (facultatif)

3 × ER11 3 × ER16 bidirectionnel (facultatif)

Vitesse de traverse rapide

Y1/X2: 32 m/mi, X1/Y2: 20 m/min, Z1/Z2: 24 m/min

Puissance du moteur de broche

3.7 kW / 5.5 kW

Puissance du moteur sous-broche

3.7 kW / 5.5 kW

Puissance de fraisage latéral

1.0 kW (fraisage latéral) , 0.75 kW (fraisage de face arrière)

Puissance du moteur d'alimentation

1.0 kW (X1/Y1/Z1/X2/Z2) , 0.75 kW (Y2)

Puissance totale de la machine

12 kW

Poids de la machine

2,800 kg
