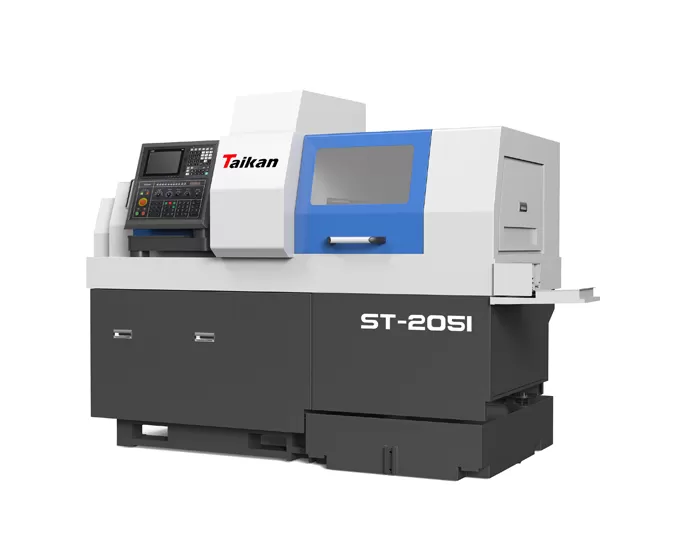

Name: ST-205 la tour de type suisse CNC haute précision
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

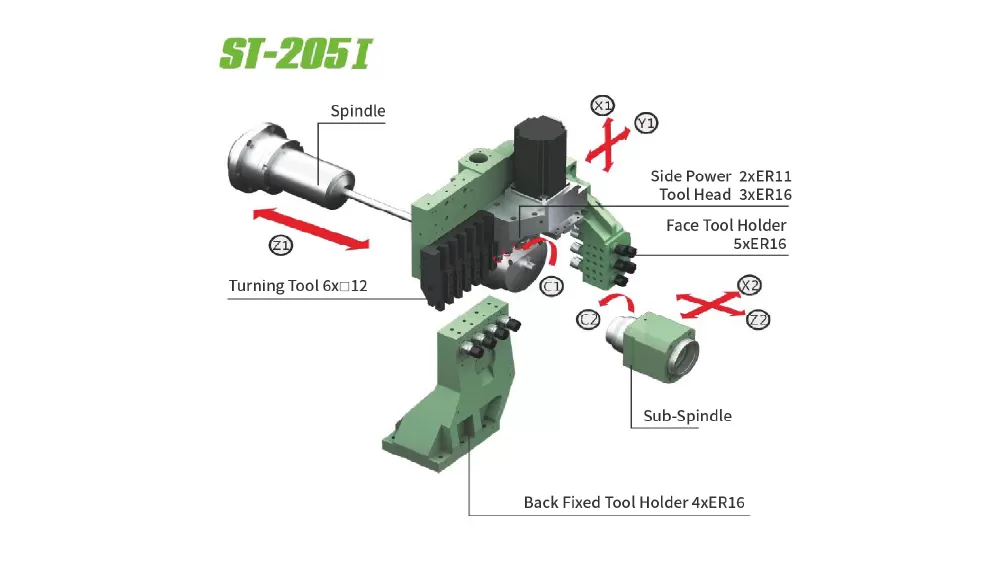

Caractéristique du tour de découpage CNC ST-205 haute précision

Double broche, double système
5 axes d'alimentation linéaires, vitesse de traversée rapide 32 m/min
5 outils électriques, 5 outils de trou d'extrémité.
Broche sans option d'outil de fraisage latéral

Broche motorisée intégrée

Interchangeable avec et sans manchon de guidage
Développement secondaire du système Mitsubishi. Compensation de machine froide et chaude

Application du tour de découpage CNC de haute précision ST-205.

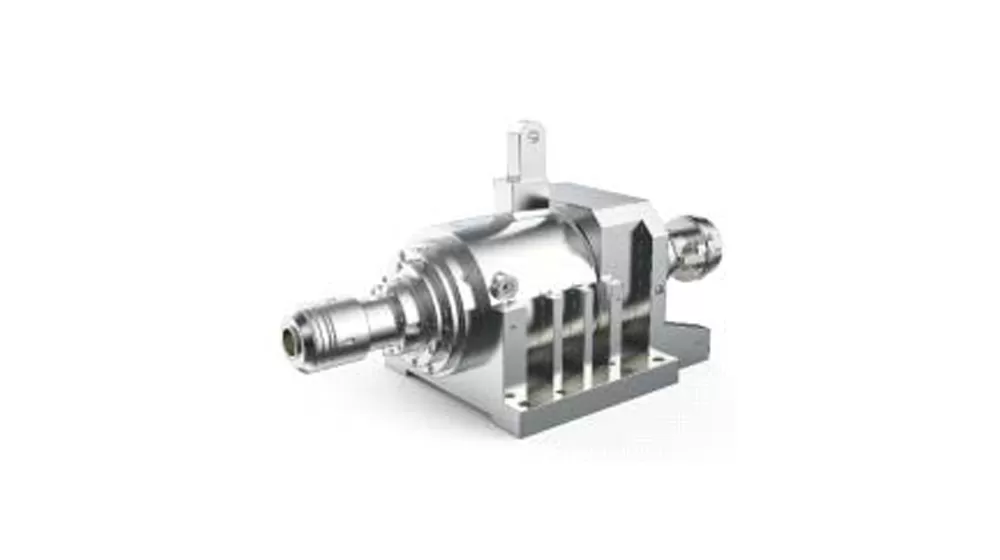

Exemple 1 Pièce

Exemple de pièce 2

Machine à tour automatique à broche unique

Exemple de pièce 3

Machine à tour automatique à broche unique Traub

Exemple de pièce 4

Exemple de pièce 5

Spécifications du tour de découpage CNC haute précision ST-205

Spécification	ST-205 la
Diamètre max. d'usinage	Ø20
Max. Longueur d'usinage	240mm
Diamètre de forage avant	Max. Ø10
Capacité de filetage avant	Max. M8
Diamètre de la broche à travers le trou	23mm
Système de contrôle	Mitsubishi M80LA Système
Vitesse de broche	Max. 8,000 r/min
Fraisage latéral Max. Forage	Max. Ø10
Fraisage latéral Max. Tapping	Max. M8 (Cuivre)
Fraisage latéral Max. Vitesse	Max. 5,000 r/min
Broche arrière Max. Diamètre de serrage	20mm
Broche arrière Max. Extension	50mm
Broche arrière Max. Forage	Max. Ø10
Fil de broche arrière	Max. M8 (Cuivre)
Vitesse de broche arrière	Max. 8,000 r/min
Diamètre arrière de forage d'outil	Max. Ø10
Outils de tournage	5 × □ 12 1 × 16
Porte-outils électriques de fraisage latéral	2 × ER11 3 × ER16 (2 unités de changement rapide)
Porte-outils fixes avant	5 × ER16
Broche arrière Porte-outil fixe	4 × ER16 fixe (extensible à 6 × ER16)
Vitesse de traverse rapide	32 m/min (Y1/X2), 20 m/min (X1), 24 m/min (Z1/Z2)
Puissance du moteur de broche	3.7 kW / 5.5 kW
Puissance du moteur sous-broche	3.7 kW / 5.5 kW
Puissance du moteur de fraisage latéral	1.0 kW
Puissance du moteur d'alimentation	1.0 kW (X1/Y1/Z1/X2/Z2)
Puissance totale de la machine	12 kW
Poids de la machine	2,600 kg

Les informations sur cette page sont à titre de référence seulement. Les spécifications et les détails peuvent changer en raison des mises à niveau ou des améliorations du produit. Pour plus d'informations, veuillez nous contacter.
