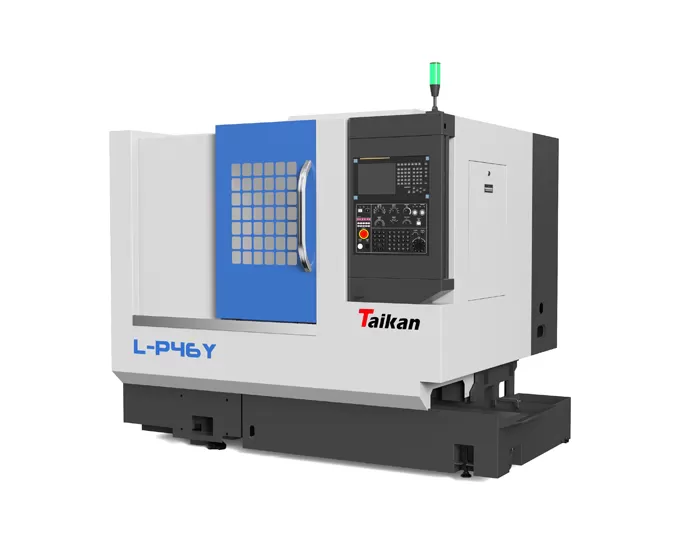

Name: Tour L-P46Y à rotation horizontale CNC de haute précision (fraisage)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique du tour L-P46Y tournage horizontal CNC de haute précision (fraisage)

Dans l'ensemble

L-P46Y est un type principal de machine-outil d'usinage composé. En plus des fonctions des tours CNC, il peut également compléter le fraisage d'avion, le forage, le taraudage, la rainure droite, la rainure en spirale et le fraisage d'engrenages, etc.

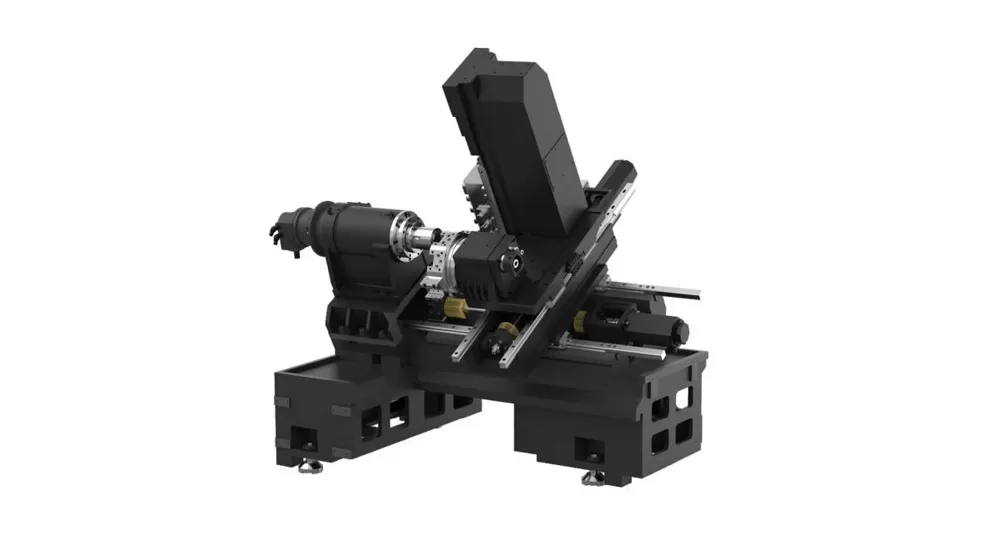

Guide Rail

Les deux axes sont directement reliés par le servomoteur et la vis à billes de précision à travers l'accouplement élastique, avec une bonne force et une précision de positionnement élevée.
L'axe X et l'axe Z utilisent des guides linéaires à haute rigidité. La portée entre les rails est calculée pour obtenir la meilleure portée, une faible résistance, une rigidité élevée, une haute précision et la vitesse de déplacement peut atteindre 30 m/min, ce qui améliore l'efficacité du travail et raccourcit le temps de traitement.

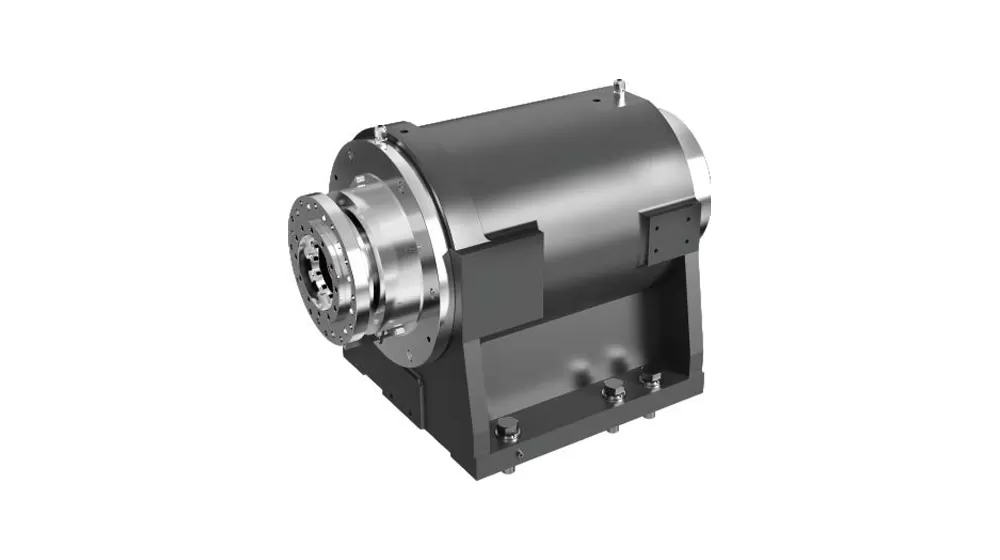

Broche

La machine adopte une broche à manchon intégré, des roulements de broche de précision importés et un servomoteur de broche pour obtenir une précision élevée, une rigidité élevée et une stabilité de vitesse. La conception de la boîte de broche de type dissipateur de chaleur est équipée de nervures de renforcement symétriques pour réduire efficacement l'élévation de la température de la broche, augmenter la stabilité de la broche et augmenter la durée de vie du roulement.

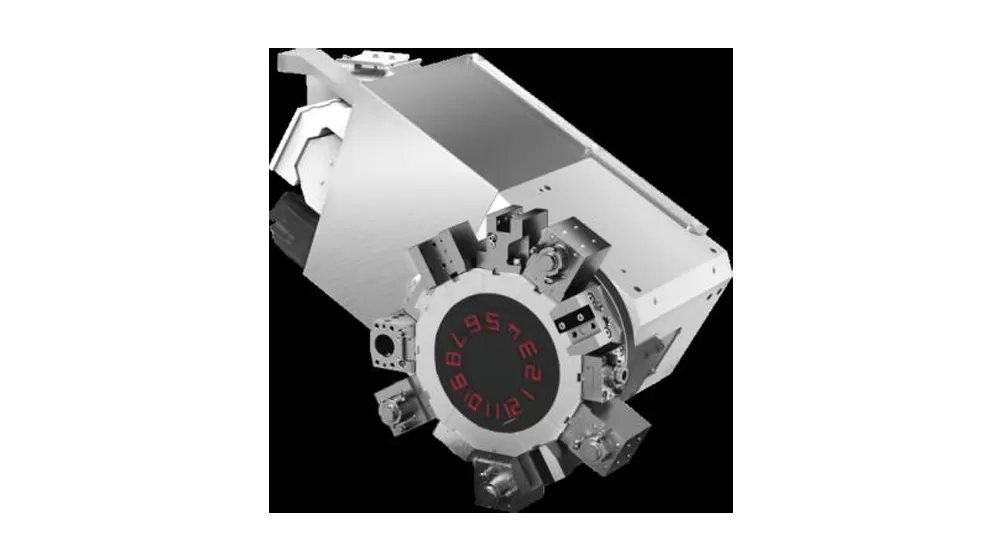

Tourelle d'outil

Adoptez une tourelle rotative hydraulique à huit stations, avec une précision de positionnement élevée, un faible taux de défaillance, un changement d'outil rapide et un changement d'outil local.

Application du tour L-P46Y tournant horizontal CNC de haute précision (fraisage)

Ce tour répond aux besoins de traitement de pièces complexes et est largement utilisé dans les vannes, les navires, les machines d'ingénierie et d'autres domaines, en particulier par les fabricants de pièces automobiles.

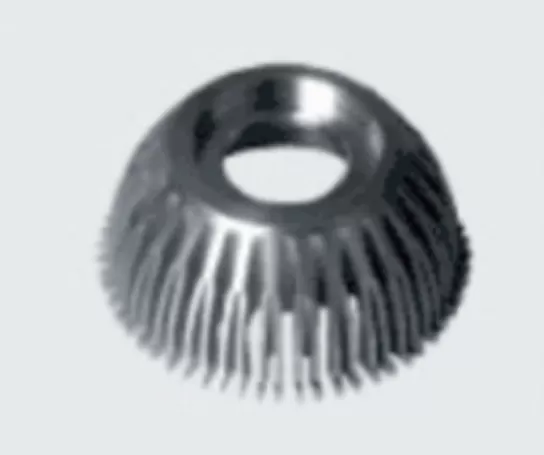

Exemple 1 Pièce

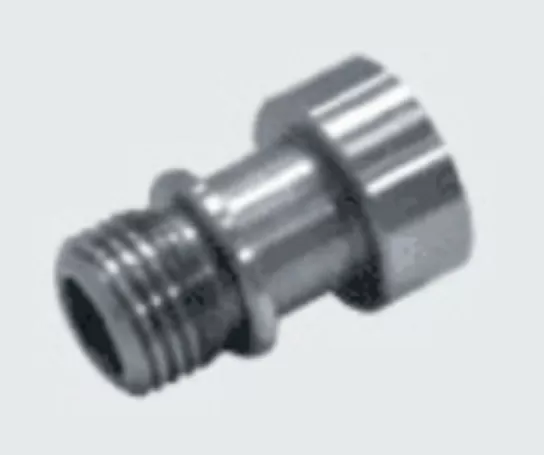

Exemple de pièce 2

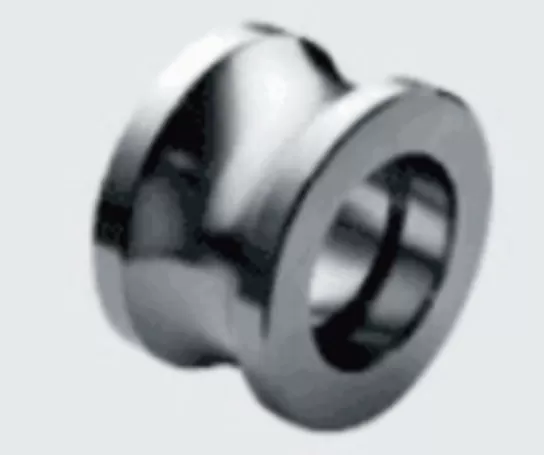

Exemple de pièce 3

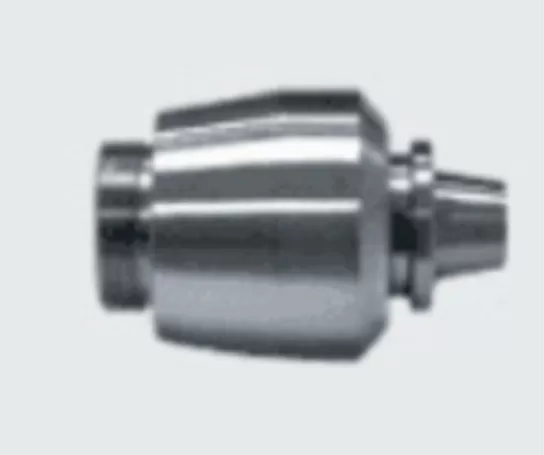

Exemple de pièce 4

Spécifications de L-P46Y tour à tour horizontal (fraisage) CNC haute précision

Article		Unité	L-P46Y	Remarques
Gamme d'usinage	Diamètre max. swing sur le lit	Mm	Φ 500
	Diamètre d'usinage (type de disque)	Mm	Direct 300
	Diamètre d'usinage sur la fraise	Mm	Mr. 160
	Longueur d'usinage	Mm	350
Voyage	Voyage de l'axe X	Mm	550
	Puissance du moteur de l'axe X/couple de décrochage	KW/Nm	1.8/11
	Déplacement de l'axe Z	Mm	450
	Puissance du moteur de l'axe Z/couple de décrochage	KW/Nm	1.8/11
	Déplacement de l'axe Y	Mm	210
	Puissance du moteur de l'axe Y/couple de décrochage	KW/Nm	1.2/7
Broche mécanique	Puissance de sortie (S1/S6)	KW	7.5/11
	Forme d'extrémité de broche		A2-5
	Vitesse de broche	R/min	0-6000
	Diamètre du trou traversant de la broche	Mm	Φ 56
	Diamètre de la biellette à travers le trou	Mm	Φ 46
Collet	Collet creux	Pouce	6
Puissance moteur	Moteur de broche évalué/demi-heure continue	Kw	7.5/11
	Moteur à axe X	Kw	1.8
	Moteur de l'axe Y	Kw	1.2
	Moteur à axe Z	Kw	1.8
	Moteur de changement d'outil	Kw	0.75
	Moteur hydraulique	Kw	0.75
	Moteur de pompe de liquide de refroidissement	Kw	0.45
Vitesse	Vitesse de traversée rapide (axe X)	M/min	30
	Vitesse de traversée rapide (axe Z)	M/min	30
	Vitesse de traversée rapide (axe Y)	M/min	20
	Taux d'alimentation de coupe	Mm/min	1 ~ 8000
Porte-outil	Support d'outil	Porte-outil servo
	Capacité de l'outil	T	8
	Taille de l'outil circulaire externe	Mm	20 × 20
	Max. diamètre de l'outil ennuyeux	Mm	Index 25
	Hauteur du centre de la tourelle	Mm	63
4 4 tête de puissance	Chuck spécifications		ER25
	Axe A/B (4 4 double moteur)	Kw	1.2/1.2
	Axe A/B (4 4 double moteur)	Rpm	0-3000
	Nombre d'outils électriques à axe A	-	4 × ER25
	Nombre d'outils électriques de l'axe B	-	4 × ER25
Précision de la machine-outil	Précision de positionnement (axe X)	Mm	0.006
	Précision de positionnement (axe Z)	Mm	0.006
	Précision de positionnement (axe Y)	Mm	0.006
	Précision de positionnement répétée (axe X)	Mm	0.006
	Précision de positionnement répétée (axe Z)	Mm	0.006
	Précision de positionnement répétée (axe Y)	Mm	0.006
	Précision de positionnement de l'axe C	Arc secondes/degré	10/0.003
D'autres	Réservoir d'huile	L	60
	Réservoir d'eau	L	100
	Taille de la machine (longueur × largeur × hauteur)	Mm	2200 × 2200 × 2300
	Poids de la machine (poids approximatif)	Kg	3100

Les informations sur cette page sont à titre de référence seulement. Les spécifications et les détails peuvent changer en raison des mises à niveau ou des améliorations du produit. Pour plus d'informations, veuillez nous contacter.

Contrôle et logiciels

Mitsubishi

FANUC

Siemens

SYNTEC
