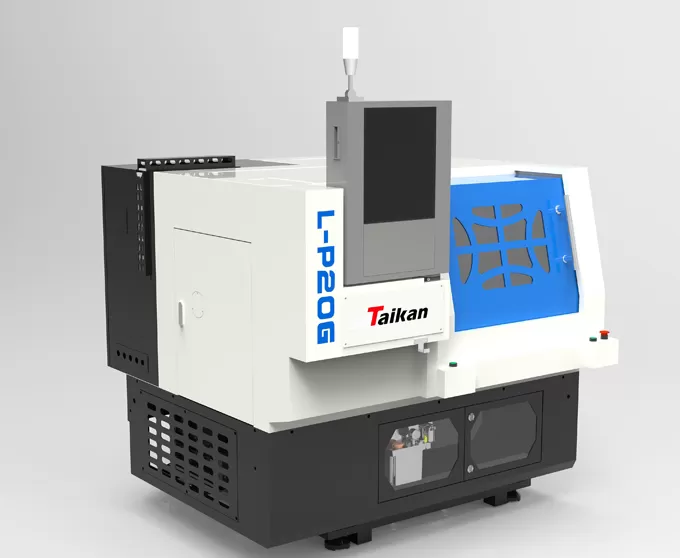

L-P20G Outils de Gang CNC de haute précision

Gamme d'usinage

Diamètre de la balançoire max. sur le toboggan du lit

Mm

Φ 240

Diamètre max. swing sur la base de l'outil

Mm

Mr. 120

Max. longueur de tournage

Mm

100

Diamètre de tournage max.

Mm

Φ 100

Diamètre de serrage max. du mandrin à ressort

Mm

Φ 20

Voyage

Voyage de l'axe X

Mm

280

Puissance du moteur de l'axe X/couple de décrochage

Kw/Nm

1/3.2

Déplacement de l'axe Z

Mm

180

Puissance du moteur de l'axe Z/couple de décrochage

Kw/Nm

1/10

Broche

Type de serrage de broche

Kw

Mandrin type 20

Type de tête de broche

Non standard

Diamètre du trou traversant de la broche

Φ 26

Vitesse maximale de la broche

0-6000

Couple du moteur de broche (évalué/maximum

R/min

17.7/26.5

Moteur de broche (S1/S2)

Mm

3.7/5.5

Fixture

Mandrin à ressort

Pouce

Mn 20

Vitesse

Vitesse de traversée rapide (axe X)

M/min

18

Vitesse de traversée rapide (axe Z)

M/min

18

Vitesse d'alimentation de coupe

Mm/min

Porte-outil

Type de porte-outil

Gang outil

Temps d'indexation de l'outil

Secondes/bit

/

Taille du corps de l'outil

Mm

16'16

Max. diamètre de l'outil ennuyeux

Mm

25

Précision

Précision de positionnement (axe X)

Mm

<0.01

Précision de positionnement (axe Z)

Mm

<0.01

Répétabilité ((axe X)

Mm

0.002

Répétabilité ((axe Z)

Mm

0.002

Autres

Capacité de l'équipement </P>

KVA

6

Capacité du réservoir de liquide de refroidissement

L

50

Taille de la machine

Mm

1275 × 1408 × 1532

Réservoir de liquide de refroidissement manuel

Poids (env.)

Kg

Env.
1100
