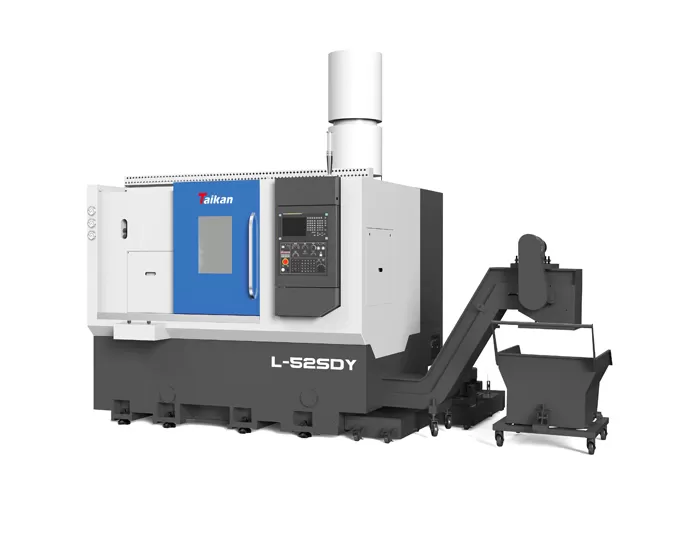

Tour L-52SDY à rotation horizontale CNC de haute précision (fraisage)

Gamme d'usinage

Diamètre max. swing sur le lit

Mm

Mn 570

Diamètre de rotation max. sur la selle

Mm

■ 320

Diamètre de tournage max.

Mm

Sp. 130

Max. longueur de tournage

Mm

130

Voyage

X1, X2 axe de voyage

Mm

200 、 300

Y1 axe de voyage

Mm

± 50

Y1 efficace voyage d'usinage

Mm

± 45

Voyage de l'axe Z1, Z2

Mm

320 、 300

Main/Sous-broche

Chuck taille

Pouce

8"

Vitesse max.

Rpm

4500

Vitesse de base

Rpm

1500

Type d'extrémité de broche

A2-6

Broche à travers la taille du trou

Mm

14.5/18

Puissance de broche motorisée

Kw

≥ 67

Diamètre de la barre réglable

Mm

Mn 52

Broche de fraisage

Vitesse max.

Rpm

4500

Capacité de forage

Mm

Φ16 × 1.5

Capacité de tapotement

[Mm] x

M12x1.75

[Mm]

Moteur de broche de fraisage

KW

2.3

Interface de tourelle

BMT45

Vitesse d'alimentation

Vitesse de traversée rapide de l'axe X

Mm/min

18000

Vitesse de traversée rapide de l'axe Z

Mm/min

18000

Vitesse de traversée rapide de l'axe Y

Mm/min

10000

Moteur

Moteur de broche

KW

> 11

Moteur de pompe de refroidissement

KW

0.75

Source d'électricité/Air

Capacité d'alimentation (taux fixe continu)

KVA/Kw

64KVA/44.75KW

Source d'air

L/min

0.5Mpa/100

Refroidissement

Capacité du réservoir d'eau

L

130

Taille/poids

Distance du centre de la broche au sol

Mm

1070

Hauteur de la machine

Mm

2060

Zone occupée (L × W)

Mm× mm

2410 (sans convoyeur à copeaux) × 2210

Poids de la machine (env.)

Kg

5000
