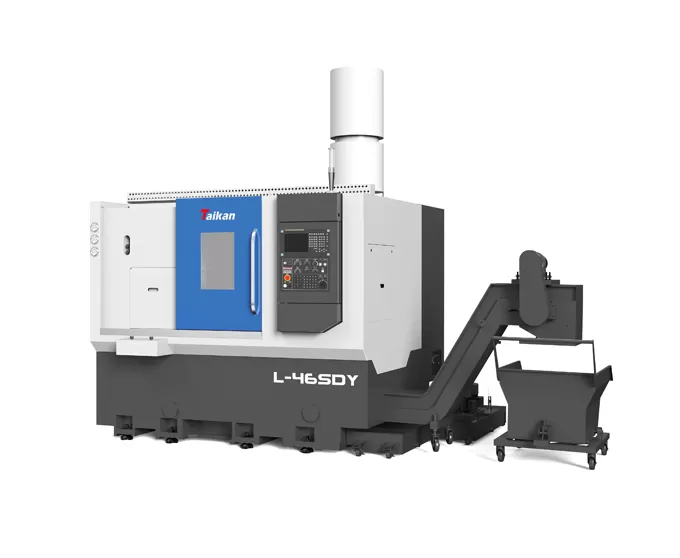

Name: Tour L-46SDY à rotation horizontale CNC de haute précision (fraisage)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique du tour L-46SDY tournage horizontal CNC de haute précision (fraisage)

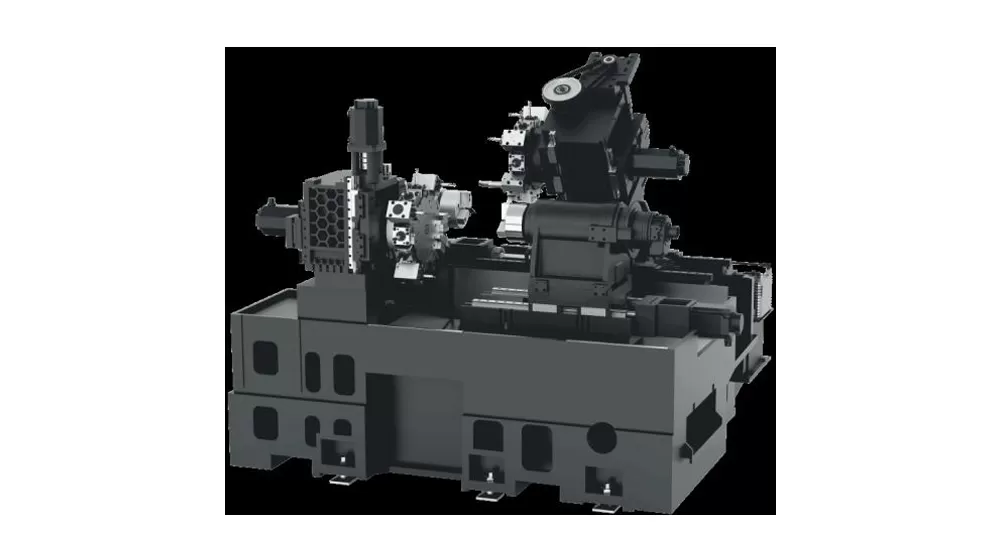

Dans l'ensemble

Machine-outil de tournage et de fraisage CNC à double broche et double tourelle
Protection entièrement fermée, porte coulissante simple gauche, dispositif de décharge automatique en option, réservoir d'eau de collecte de copeaux indépendant, convoyeur automatique de copeaux, bonne performance d'élimination des copeaux

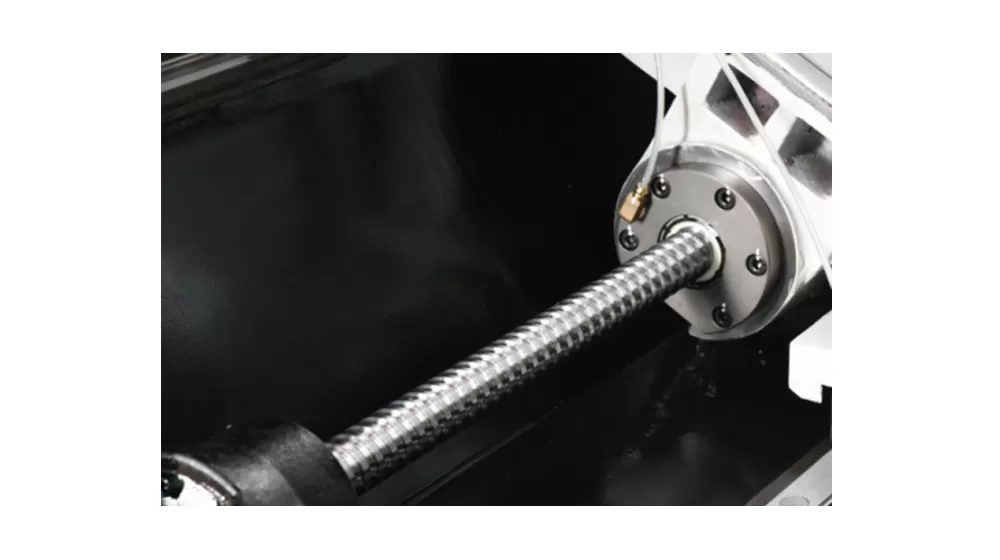

Guide Rail

Adoptez le laminage linéaire japonais THK ou Taiwan PMI ou rails de guidage à rouleaux, entraînement à vis à billes japonais THK ou Taiwan PMI. Bonnes caractéristiques dynamiques, haute précision et forte rigidité.
Il adopte un guide de rouleau linéaire préchargé et une vis à billes, qui présente les caractéristiques d'une vitesse rapide et d'une précision de traitement élevée.

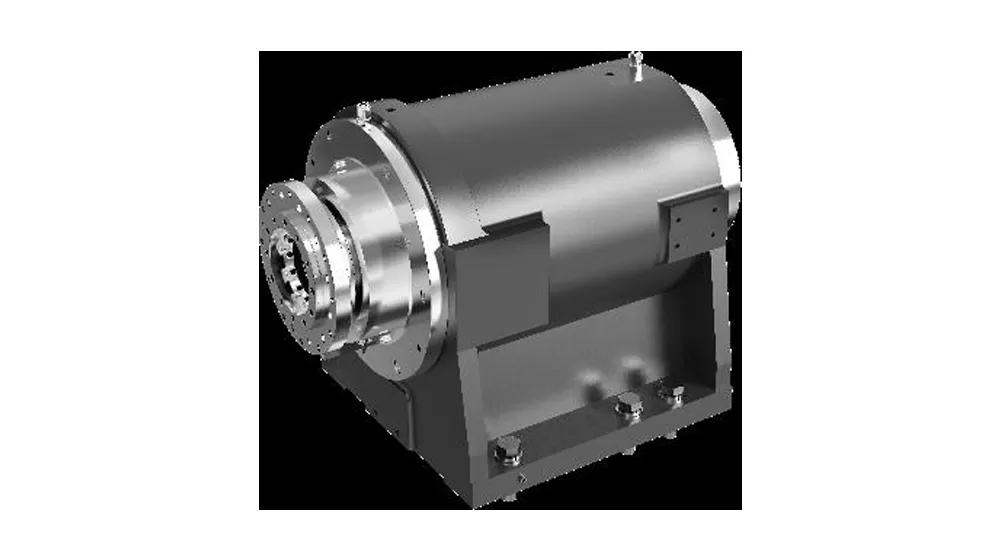

Broche

La broche électrique synchrone à aimant permanent a de bonnes caractéristiques dynamiques, une haute précision et une forte rigidité.
La broche électrique servo synchrone a une haute précision, une accélération et une décélération rapides et économise de l'énergie.

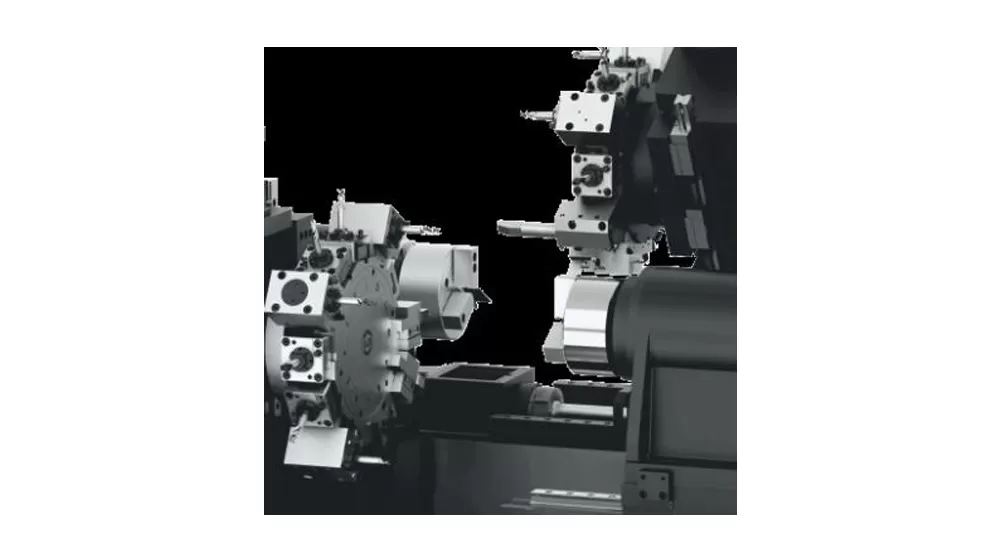

Outil

S'appuyant sur la tourelle de puissance de levage servo, elle a une haute précision et une vitesse de changement d'outil rapide, peut répondre à des exigences de traitement complexes et peut remplacer les centres d'usinage et les machines de gravure.

Application du tour L-46SDY tournant horizontal CNC de haute précision (fraisage)

Il peut traiter des pièces avec des diamètres de 20-130mm et des longueurs de 2.5-130mm; le diamètre de rotation maximal de la selle est de 320mm. Il peut traiter des pièces à tige courte (ou à disque) avec des formes géométriques complexes, différentes tailles et des exigences de haute précision.

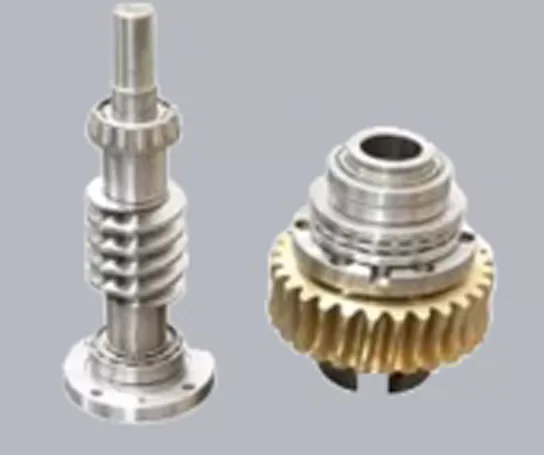

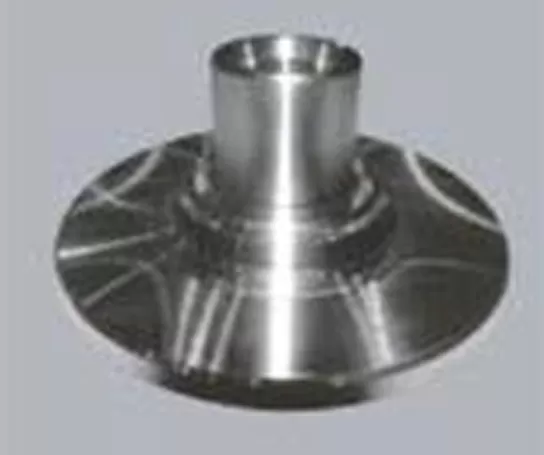

Exemple 1 Pièce

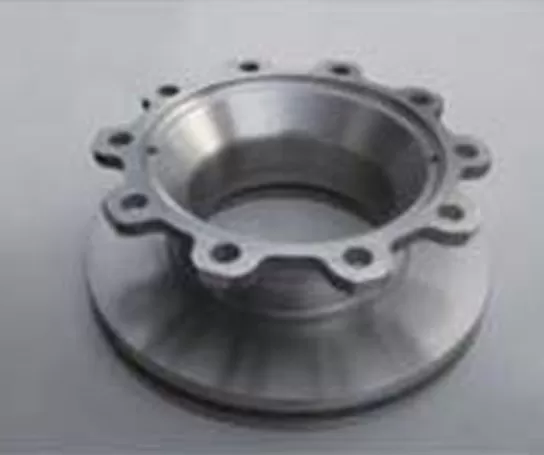

Exemple de pièce 2

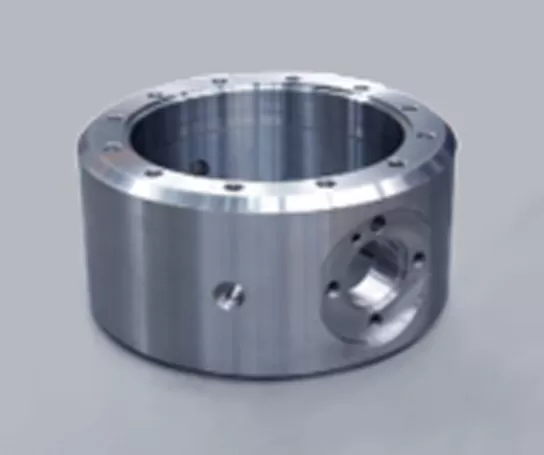

Exemple de pièce 3

Exemple de pièce 4

Spécifications de L-46SDY tour à tour horizontal (fraisage) CNC haute précision

Article		Unité	L-46SDY
Gamme d'usinage	Diamètre max. swing sur le lit	Mm	Mn 570
	Diamètre de rotation max. sur la selle	Mm	■ 320
	Diamètre de tournage max.	Mm	Sp. 130
	Max. longueur de tournage	Mm	130
Voyage	X1, X2 axe de voyage	Mm	200 、 300
	Y1 axe de voyage	Mm	± 50
	Y1 efficace voyage d'usinage	Mm	± 45
	Voyage de l'axe Z1, Z2	Mm	320 、 300
Main/Sous-broche	Chuck taille	Pouce	6"
	Vitesse max.	Rpm	6000
	Vitesse de base	Rpm	2000
	Type d'extrémité de broche		A2-5
	Broche à travers la taille du trou	Mm	Mn 57
	Puissance de broche motorisée	Kw	15/17.8
	Diamètre de la barre réglable	Mm	Φ 45
Broche de fraisage	Vitesse max.	Rpm	4000
	Capacité de forage	Mm	Φ16 × 1.5
	Capacité de tapotement	[Mm] x	M12x1.75
	Capacité de tapotement	[Mm]	M12x1.75
	Moteur de broche de fraisage	KW	2.7
	Interface de tourelle		BMT45
Vitesse d'alimentation	Vitesse de traversée rapide de l'axe X	Mm/min	18000
	Vitesse de traversée rapide de l'axe Z	Mm/min	18000
	Vitesse de traversée rapide de l'axe Y	Mm/min	10000
Moteur	Moteur de broche	KW	> 11
Moteur	Moteur de pompe de refroidissement	KW	0.75
Source d'électricité/Air	Capacité d'alimentation (taux fixe continu)	KVA/Kw	64KVA/44.75KW
Source d'électricité/Air	Source d'air	L/min	0.5Mpa/100
Refroidissement	Capacité du réservoir d'eau	L	130
Taille/poids	Distance du centre de la broche au sol	Mm	1070
	Hauteur de la machine	Mm	2060
	Zone occupée (L × W)	Mm× mm	2410 (sans convoyeur à copeaux) × 2210
	Poids de la machine (env.)	Kg	5000

Les informations sur cette page sont à titre de référence seulement. Les spécifications et les détails peuvent changer en raison des mises à niveau ou des améliorations du produit. Pour plus d'informations, veuillez nous contacter.

Contrôle et logiciels

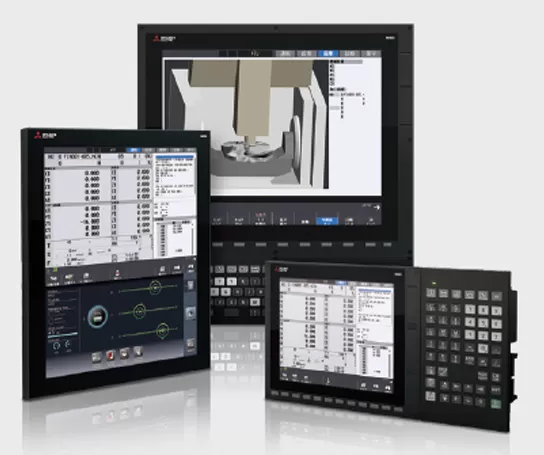

Mitsubishi

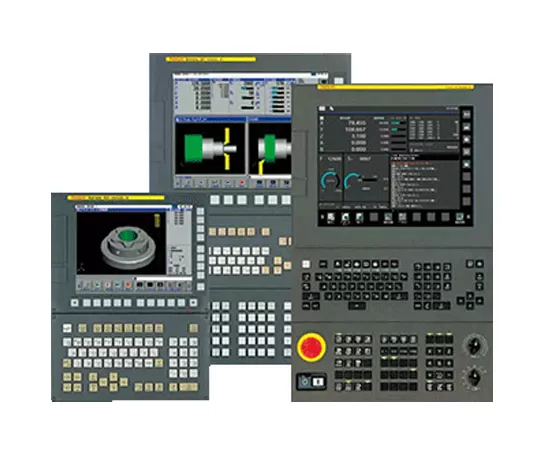

FANUC

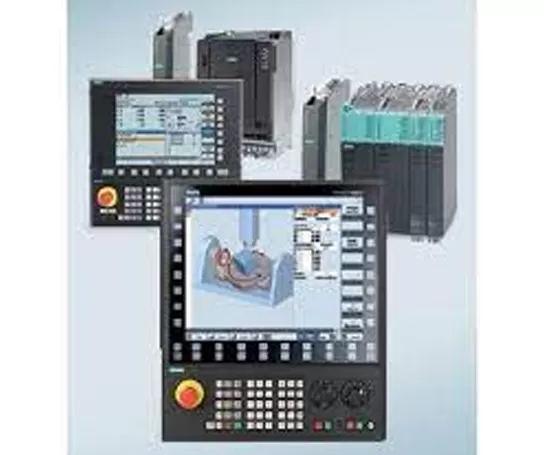

Siemens

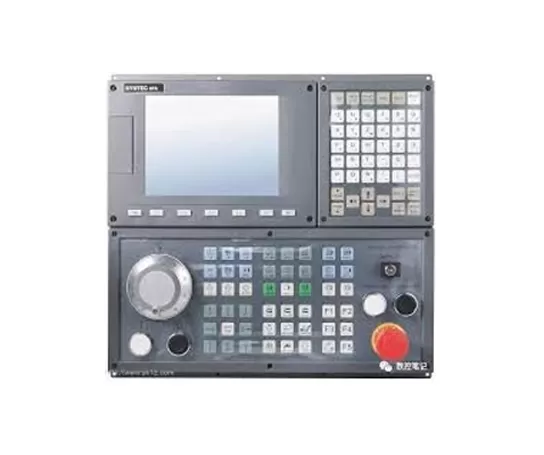

SYNTEC
