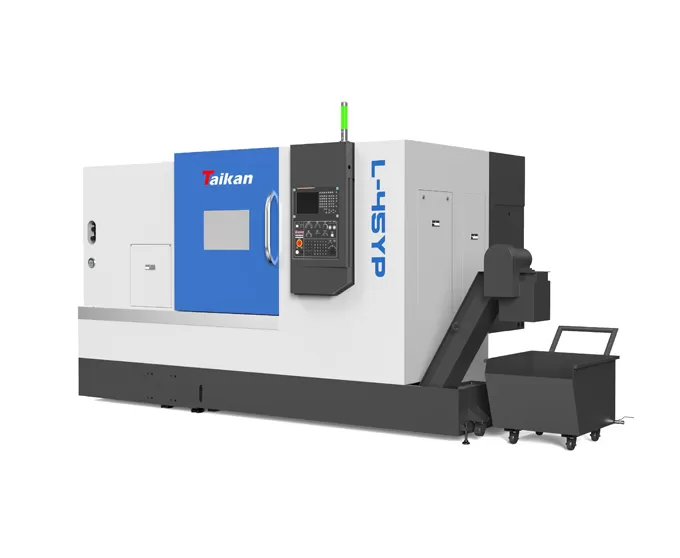

Tour L-45YP à rotation horizontale CNC de haute précision (fraisage)

Gamme de traitement

Diamètre de rotation max.

Mm

Φ 600

Diamètre de traitement max. (axe/plaque)

Mm

Φ 380/φ 450

Longueur de traitement max.

Mm

900

800 (grand moteur facultatif)

Diamètre max. bar

Mm

Φ 75

Voyage

Voyage de l'axe X

Mm

240

Puissance du moteur de l'axe X/couple de décrochage

KW/Nm

1.8/11

Déplacement de l'axe Y

Mm

100(± 50)

Puissance du moteur de l'axe Y/couple de décrochage

KW/Nm

1.8/11

Déplacement de l'axe Z

Mm

950

830 (grand moteur facultatif)

Puissance du moteur de l'axe Z/couple de décrochage

KW/Nm

1.8/11

Broche

Puissance de sortie (S1/S6)

KW

15/18.5

Forme d'extrémité de broche

A2-8

Vitesse rotative de la broche

R/min

0-2500

Diamètre trou

Mm

Mn 87

Chuck

Mandrin hydraulique à 3 mâchoires

Pouce

10

Creux

Tailstock

Manchon sur mesure diamètre/voyage

Mm

Φ 100/150

Facultatif

Trou conique à manches sur papier

Morse

Morse 5 #

Centre en direct

Vitesse

Vitesse de traversée rapide de l'axe X

M/min

30

Vitesse de traversée rapide de l'axe Y

M/min

10

Vitesse de traversée rapide de l'axe Z

M/min

30

Réduire le taux d'alimentation

Mm/min

1-8000

Porte-outil

Capacité de l'outil

T

12

Puissance du moteur de tête de fraisage/couple de décrochage

KW

2.7/12-46

Αi S 12/4000-B

Outil de fraisage max. vitesse

R/min

4000

Spécification de la poignée de l'outil de fraisage

Mm

BMT55

Spécification du porte-outil de tournage

Mm

25*25

Max. diamètre de l'outil ennuyeux

Mm

Φ 32

Capacité de traitement de porte-outil

Capacité maximale de fraisage de l'outil électrique

Diamant de fraisage × profondeur de fraisage × alimentation

Acier 45

Capacité de forage maximale de l'outil électrique

Diamètre de forage × alimentation

Acier 45

Capacité maximale de taraudage de l'outil électrique

M10 × 1.5

Acier 45

Précision

Précision de positionnement de l'axe X

Mm

0.008

Précision de positionnement de l'axe Y

Mm

0.02

Précision de positionnement de l'axe Z

Mm

0.012

Précision de positionnement de l'axe C

Arc sec

51

Répétabilité de l'axe X

Mm

0.004

Répétabilité de l'axe Y

Mm

0.005

Répétabilité de l'axe Z

Mm

0.006

Répétabilité de l'axe C

Arc sec

20

D'autres

Capacité d'alimentation

KVA

30

Volume de liquide de refroidissement

L

250

Dimension

Mm

3585 × 1880 × 2015

Poids total

Kg

4800
