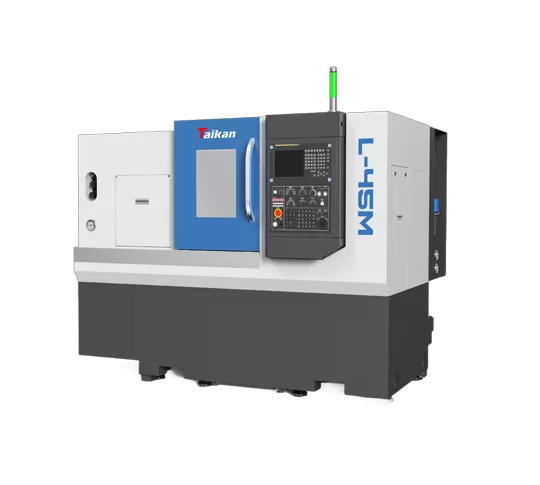

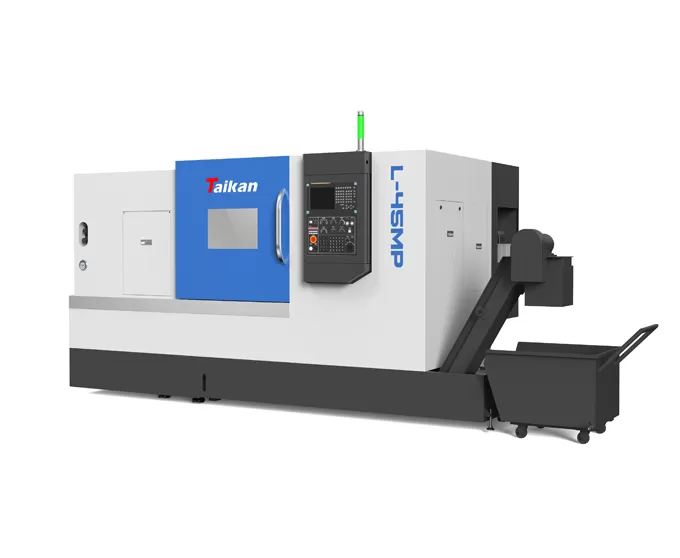

Tour L-45MP à rotation horizontale CNC de haute précision (fraisage)

Gamme de traitement

Diamètre de rotation max.

Mm

Φ 600

Diamètre de traitement max. (axe/plaque)

Mm

Φ 380/φ 450

Longueur de traitement max.

Mm

900

Diamètre max. bar

Mm

Φ 75

Voyage

Voyage de l'axe X

Mm

240

Puissance du moteur de l'axe X/couple de décrochage

KW/Nm

2.2/12

Déplacement de l'axe Z

Mm

950

Puissance du moteur de l'axe Z/couple de décrochage

KW/Nm

2.2/12

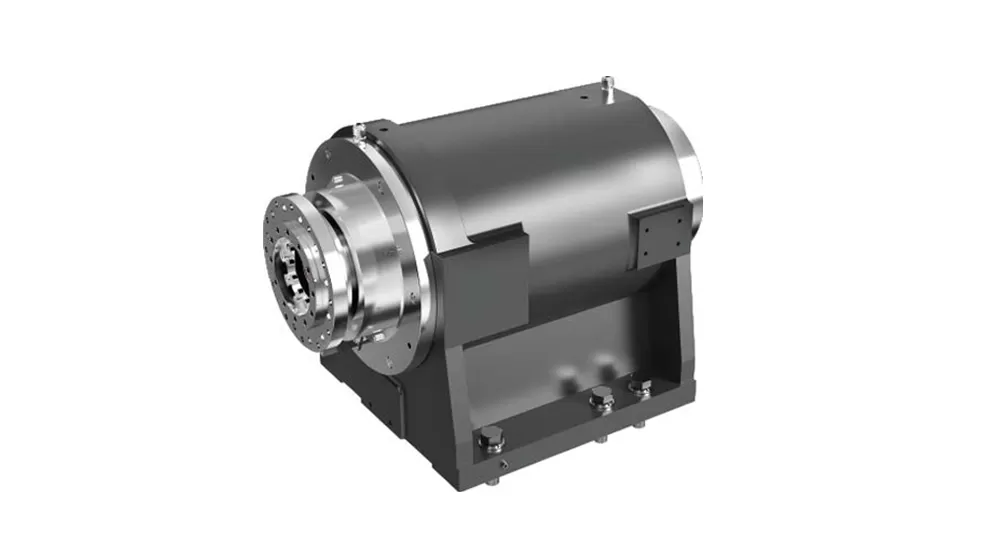

Broche

Puissance de sortie (S1/S6)

KW

15

Forme d'extrémité de broche

A2-8

Vitesse rotative de la broche

R/min

0-2500

Diamètre trou

Mm

Mn 87

Chuck

Mandrin hydraulique à 3 mâchoires

Pouce

10

Creux

Tailstock

Manchon sur mesure diamètre/voyage

Mm

Φ 100/150

Trou conique à manches sur papier

Morse

Morse 5 #

Centre en direct

Vitesse

Vitesse de traversée rapide de l'axe X

M/min

30

Vitesse de traversée rapide de l'axe Z

M/min

30

Réduire le taux d'alimentation

Mm/min

1-8000

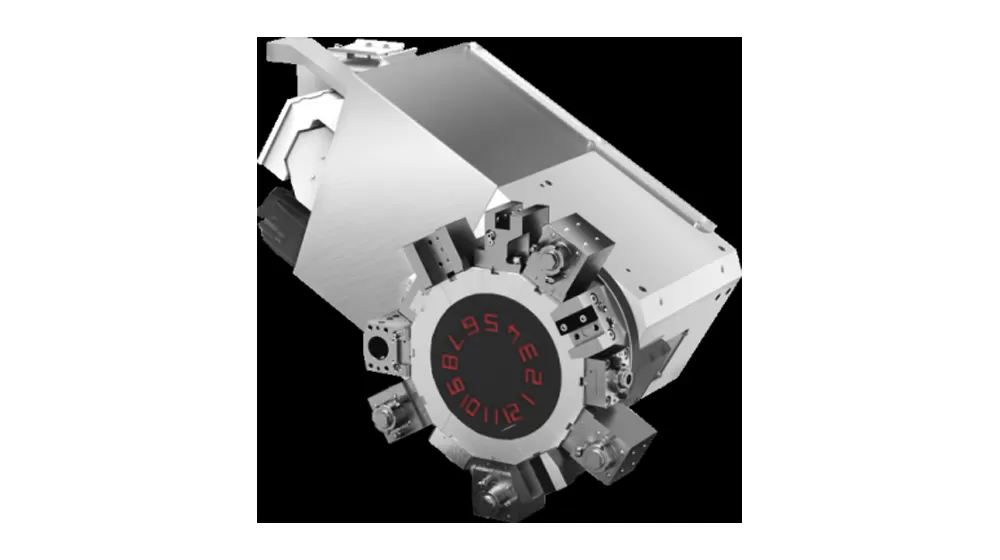

Porte-outil

Capacité de l'outil

T

12

Puissance du moteur de tête de puissance/couple de décrochage

KW

2.2/12

Vitesse maximale de l'outil électrique

R/min

4000

Spécifications du porte-outil

Mm

BMT55

Spécifications du porte-outil de tournage

Mm

25*25

Porte-outil ennuyeux diamètre maximum

Mm

Φ 32

Précision

Précision de positionnement de l'axe X

Mm

0.008

Précision de positionnement de l'axe Z

Mm

0.012

C axiPrécision de positionnement s

Arc sec

51

Répétabilité de l'axe X

Mm

0.004

Répétabilité de l'axe Z

Mm

0.006

Répétabilité de l'axe C

Arc sec

20

D'autres

Capacité d'alimentation

KVA

30

Volume de liquide de refroidissement

L

250

Dimension

Mm

3585 × 1880 × 1755

Poids total

Kg

4500
