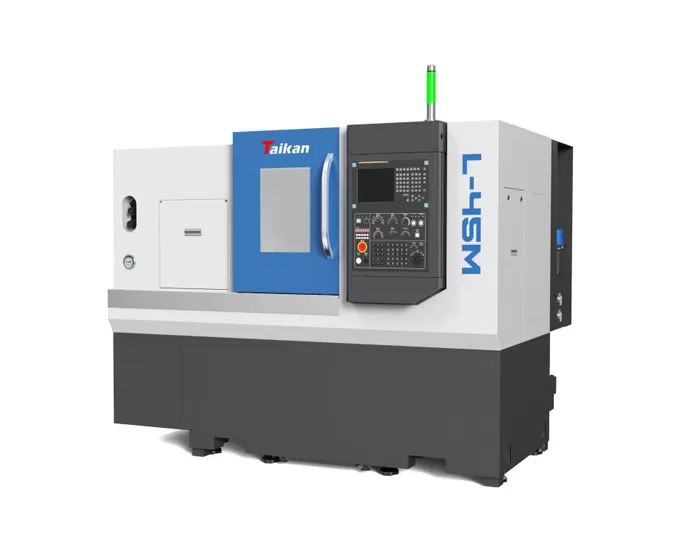

Tour L-45M à rotation horizontale CNC de haute précision (fraisage)

Gamme de traitement

Diamètre de rotation max.

Mm

Φ 600

Diamètre de traitement max. (axe/plaque)

Mm

Φ 380/φ 450

Longueur de traitement max.

Mm

400

Diamètre max. bar

Mm

Φ 52

Voyage

Voyage de l'axe X

Mm

240

Puissance du moteur de l'axe X/couple de décrochage

KW/Nm

2.2/12

Déplacement de l'axe Z

Mm

430

Puissance du moteur de l'axe Z/couple de décrochage

KW/Nm

2.2/12

Broche

Puissance de sortie (S1/S6)

KW

11/15

Forme d'extrémité de broche

A2-6

Vitesse rotative de la broche

R/min

0-4000

Diamètre trou

Mm

Φ 67

Chuck

Mandrin hydraulique à 3 mâchoires

Pouce

8

Creux

Tailstock

Manchon sur mesure diamètre/voyage

Mm

Φ 70/100

Facultatif

Trou conique à manches sur papier

Morse

Morse 4 #

Centre en direct

Vitesse

Vitesse de traversée rapide de l'axe X

M/min

30

Vitesse de traversée rapide de l'axe Z

M/min

30

Réduire le taux d'alimentation

Mm/min

1-8000

Porte-outil

Capacité de l'outil

T

12

Puissance du moteur de tête de puissance/couple de décrochage

KW

2.2/12

Vitesse maximale de l'outil électrique

R/min

4000

Spécifications du porte-outil

Mm

BMT55

Spécifications du porte-outil de tournage

Mm

25'25

Porte-outil ennuyeux diamètre maximum

Mm

Mn 40

Précision

Précision de positionnement de l'axe X

Mm

0.008

Précision de positionnement de l'axe Z

Mm

0.01

Répétabilité de l'axe X

Mm

0.004

Répétabilité de l'axe Z

Mm

0.004

D'autres

Capacité d'alimentation

KVA

30

Volume de liquide de refroidissement

L

150

Dimension

Mm

2300*1880*1800

Poids total

Kg

3800
