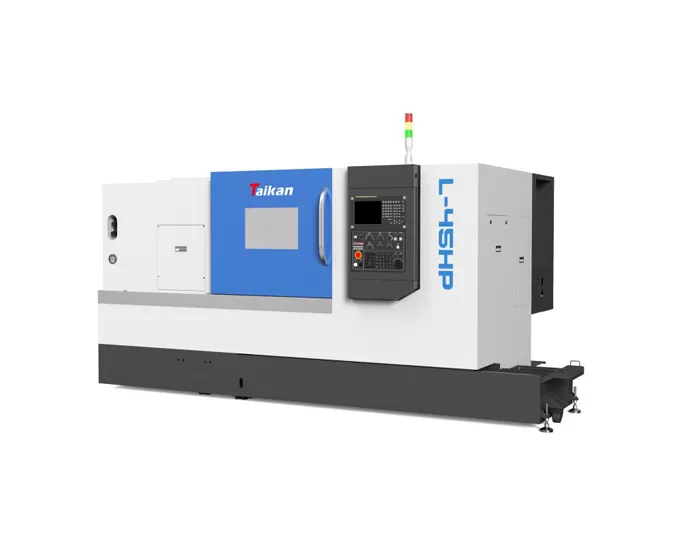

L-45HP tour horizontal CNC haute précision

Gamme d'usinage

Diamètre max. swing sur le lit

Mm

Φ 600

Diamètre d'usinage max. (arbre/disque)

Mm

Φ 380/φ 450

Longueur d'usinage max.

Mm

1000

Diamètre max. bar

Mm

Φ 75

Voyage

Voyage de l'axe X

Mm

240

Puissance du moteur de l'axe X/couple de décrochage

Kw/Nm

1.8/11

Déplacement de l'axe Z

Mm

1030

Puissance du moteur de l'axe Z/couple de décrochage

Kw/Nm

1.8/11

Broche

Puissance de sortie (S1/S6)

Kw

15/18.5

Forme d'extrémité de broche

A2-8

Vitesse de broche

R/min

0-2800

Diamètre du trou traversant de la broche

Mm

Φ 87

Chuck

Mandrin hydraulique à trois mâchoires

Pouce

10

Creux

Tailstock

Manchon sur mesure diamètre/voyage

Mm

Φ 100/150

Gaine de tuyaute conique

Morse

Morse 5 #

Haut en direct

Vitesse

Vitesse de traversée rapide (axe X)

M/min

30

Vitesse de traversée rapide (axe Z)

M/min

30

Vitesse d'alimentation de coupe

Mm/min

1 ~ 8000

Porte-outil

Capacité de l'outil

T

12

Temps d'indexation de l'outil

Secondes/bit

0.5

Taille du corps de l'outil

Mm

25 × 25

Max. diamètre de l'outil ennuyeux

Mm

40

Précision

Précision de positionnement (axe X)

Mm

0.008

Précision de positionnement (axe Z)

Mm

0.012

Répétabilité ((axe X)

Mm

0.004

Répétabilité ((axe Z)

Mm

0.006

Autres

Capacité de l'équipement

KVA

Capacité du réservoir de liquide de refroidissement

L

250

Taille de la machine

Mm

3770 × 1970 × 1700

Réservoir de liquide de refroidissement manuel à droite

Poids (env.)

Kg

4500
