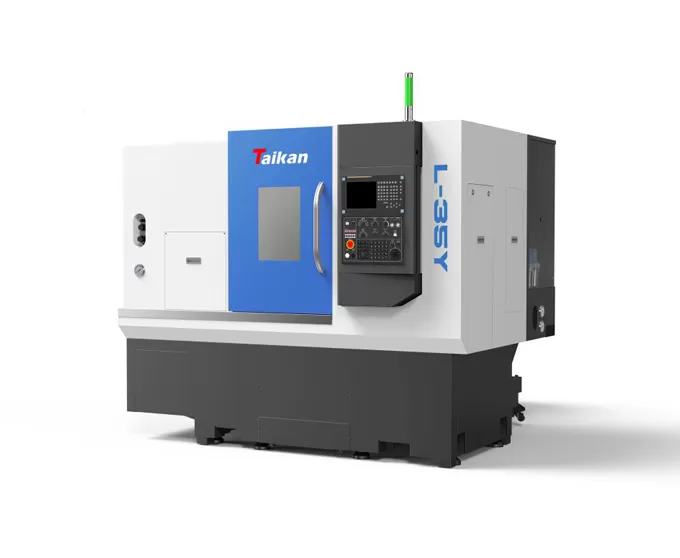

Name: Tour L-35Y à rotation horizontale CNC de haute précision (fraisage)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique du tour L-35Y tournage horizontal CNC de haute précision (fraisage)

Dans l'ensemble

La machine a une disposition intégrée des machines, de l'électricité et de l'hydraulique, et un lit incliné global, qui présente les avantages d'une structure compacte, d'une rigidité élevée, d'un retrait fluide des copeaux et d'une utilisation facile.

Guide Rail

Les rails de guidage sont de type roulant et les composants d'entraînement utilisent des vis à billes silencieuses à grande vitesse, offrant des vitesses rapides, une faible génération de chaleur et une précision de positionnement élevée.

Broche

Le système de transmission principal de cette machine adopte une transmission de broche haute performance et à couple élevé, avec une plage de vitesse de broche de 0 à 4000r/min.

Outil

Cette machine adopte une tourelle à moteur BMT55 (y compris l'axe Y), qui a une vitesse de changement d'outil rapide et une fiabilité élevée; il est équipé de porte-outils à propulsion axiale et radiale pour répondre aux besoins de fraisage.

Application du tour L-35Y tournant horizontal CNC de haute précision (fraisage)

Ce tour répond aux besoins de traitement de pièces complexes et est largement utilisé dans les vannes, les navires, les machines d'ingénierie et d'autres domaines, en particulier par les fabricants de pièces automobiles.

Exemple 1 Pièce

Exemple de pièce 2

Exemple de pièce 3

Exemple de pièce 4

Spécifications de L-35Y tour à tour horizontal (fraisage) CNC haute précision

Articles		Unité	L-35Y	Remarques
Gamme de traitement	Diamètre de rotation max.	Mm	Φ 520
	Diamètre de traitement max. (axe/plaque)	Mm	Φ 300/φ 350
	Longueur de traitement max.	Mm	330
	Diamètre max. bar	Mm	Mn 52
Voyage	Voyage de l'axe X	Mm	200
	Puissance du moteur de l'axe X/couple de décrochage	KW/Nm	1.8/11
	Déplacement de l'axe Y	Mm	100(± 50)
	Puissance du moteur de l'axe Y/couple de décrochage	KW/Nm	1.8/11
	Déplacement de l'axe Z	Mm	400
	Puissance du moteur de l'axe Z/couple de décrochage	KW/Nm	1.8/11
Broche	Puissance de sortie (S1/S6)	KW	11/15
	Forme d'extrémité de broche		A2-6
	Vitesse rotative de la broche	R/min	0-4000
	Diamètre trou	Mm	Mn 63
Chuck	Mandrin hydraulique à 3 mâchoires	Pouce	8	Creux
Tailstock	Manchon sur mesure diamètre/voyage	Mm	Φ70/100	Facultatif
Tailstock	Trou conique à manches sur papier	Morse	Morse 4 #	Centre en direct
Vitesse	Vitesse de traversée rapide de l'axe X	M/min	30
	Vitesse de traversée rapide de l'axe Y	M/min	10
	Vitesse de traversée rapide de l'axe Z	M/min	30
	Réduire le taux d'alimentation	Mm/min	1 ~ 8000
Porte-outil	Capacité de l'outil	T	12
	Puissance du moteur de tête de fraisage/couple de décrochage	KW	2.7/12-46	Αi S 12/4000-B
	Outil de fraisage max. vitesse	R/min	4000
	Spécification de la poignée de l'outil de fraisage	Mm	BMT55
	Spécification du porte-outil de tournage	Mm	25 × 25
	Max. diamètre de l'outil ennuyeux	Mm	Φ 32
Précision	Précision de positionnement de l'axe X	Mm	0.006
	Précision de positionnement de l'axe Y	Mm	0.02
	Précision de positionnement de l'axe Z	Mm	0.006
	Précision de positionnement de l'axe C	Arc sec	51
	Répétabilité de l'axe X	Mm	0.004
	Répétabilité de l'axe Y	Mm	0.005
	Répétabilité de l'axe Z	Mm	0.004
	Répétabilité de l'axe C	Arc sec	20”
D'autres	Capacité d'alimentation	KVA	30
	Volume de liquide de refroidissement	L	250
	Dimension	Mm	240017702010
	Poids total	Kg	3800

Les informations sur cette page sont à titre de référence seulement. Les spécifications et les détails peuvent changer en raison des mises à niveau ou des améliorations du produit. Pour plus d'informations, veuillez nous contacter.
