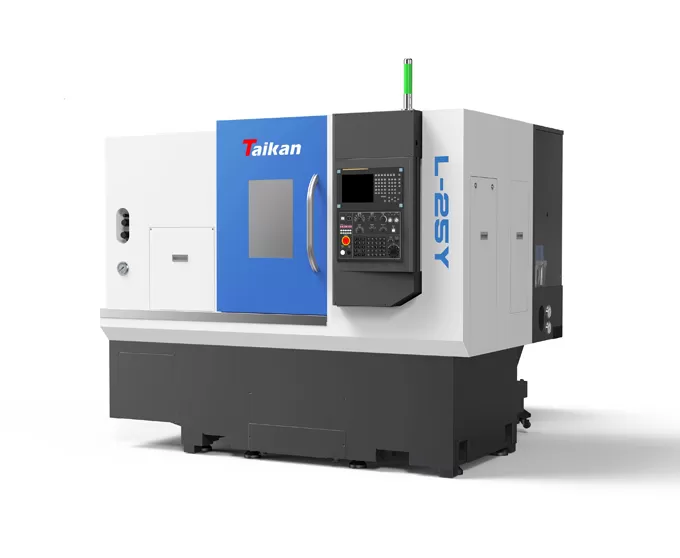

Tour L-25Y à rotation horizontale CNC de haute précision (fraisage)

Gamme de traitement

Diamètre de rotation max.

Mm

Φ 520

Diamètre de traitement max. (axe/plaque)

Mm

Φ 300/φ 350

Longueur de traitement max.

Mm

330

Diamètre max. bar

Mm

Φ 52

Voyage

Voyage de l'axe X

Mm

190

Puissance du moteur de l'axe X/couple de décrochage

KW/Nm

1.8/11

Déplacement de l'axe Y

Mm

100(± 50)

Puissance du moteur de l'axe Y/couple de décrochage

KW/Nm

1.8/11

Déplacement de l'axe Z

Mm

400

Puissance du moteur de l'axe Z/couple de décrochage

KW/Nm

1.8/11

Broche

Puissance de sortie (S1/S6)

KW

7.5/11

Forme d'extrémité de broche

A2-5

Vitesse rotative de la broche

R/min

0-6000

Diamètre trou

Mm

Φ 67

Chuck

Mandrin hydraulique à 3 mâchoires

Pouce

6

Creux

Tailstock

Manchon sur mesure diamètre/voyage

Mm

Φ 70/100

Facultatif

Trou conique à manches sur papier

Morse

Morse 4 #

Centre en direct

Vitesse

Vitesse de traversée rapide de l'axe X

M/min

30

Vitesse de traversée rapide de l'axe Y

M/min

10

Vitesse de traversée rapide de l'axe Z

M/min

30

Réduire le taux d'alimentation

Mm/min

1-8000

Porte-outil

Capacité de l'outil

T

12

Puissance du moteur de tête de puissance/couple de décrochage

KW

2.7kw/12-46N

Αi S 12/4000-B

Vitesse maximale de l'outil électrique

R/min

4000

Spécifications du porte-outil

Mm

BMT45

Spécifications du porte-outil de tournage

Mm

25 × 25

Outil d'alésage maximum holDiamètre de der

Mm

Φ 32

Capacité de traitement de porte-outil

Capacité maximale de fraisage de l'outil électrique

Diamètre du coupeur de fraisage × profondeur de fraisage × alimentation φ 20mm × 10mm × 40 (mm/min)

Acier 45

Capacité de forage maximale de l'outil électrique

Diamètre de forage × vitesse d'alimentation φ 14 (mm) × 0.15 (mm/r)

Acier 45

Capacité maximale de taraudage de l'outil électrique

M10 × 1.5

Acier 45

Précision

Précision de positionnement de l'axe X

Mm

0.006

Précision de positionnement de l'axe Y

Mm

0.02

Précision de positionnement de l'axe Z

Mm

0.006

Précision de positionnement de l'axe C

Arc sec

51

Répétabilité de l'axe X

Mm

0.004

Répétabilité de l'axe Y

Mm

0.005

Répétabilité de l'axe Z

Mm

0.004

Répétabilité de l'axe C

Arc sec

20

D'autres

Capacité d'alimentation

KVA

25

Volume de liquide de refroidissement

L

150

Dimension

Mm

2500*3100*2100

Poids total

Kg

3800
